工程施工勘察中利用手机进行寻点定位.doc

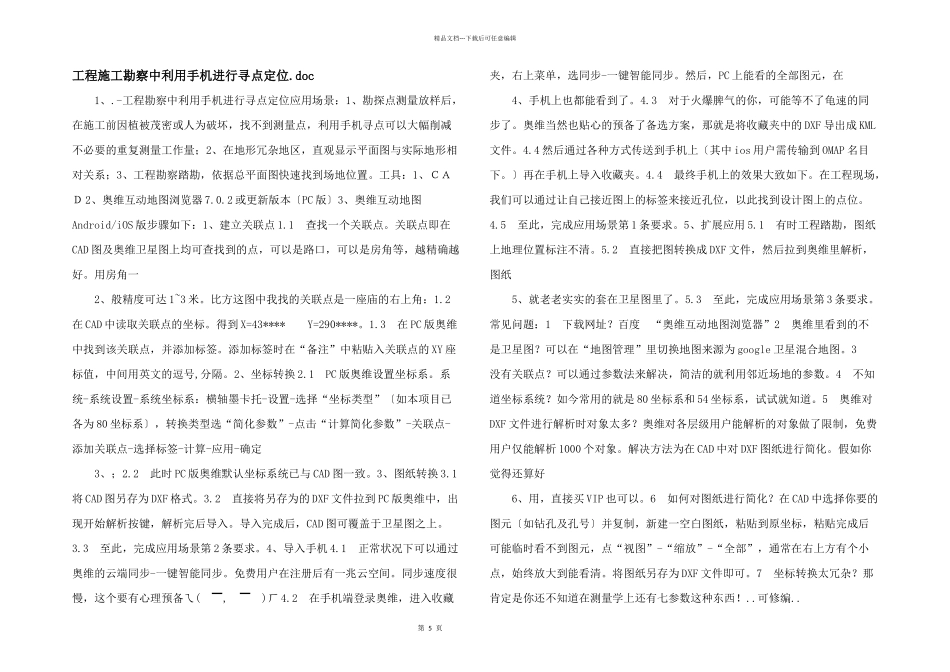

第 5 页精品文档---下载后可任意编辑工程施工勘察中利用手机进行寻点定位.doc 1、.-工程勘察中利用手机进行寻点定位应用场景：1、勘探点测量放样后，在施工前因植被茂密或人为破坏，找不到测量点，利用手机寻点可以大幅削减不必要的重复测量工作量；2、在地形冗杂地区，直观显示平面图与实际地形相对关系；3、工程勘察踏勘，依据总平面图快速找到场地位置。工具：1、ＣＡＤ 2、奥维互动地图浏览器 7.0.2 或更新版本〔PC 版〕3、奥维互动地图Android/iOS 版步骤如下：1、建立关联点 1.1 查找一个关联点。关联点即在CAD 图及奥维卫星图上均可查找到的点，可以是路口，可以是房角等，越精确越好。用房角一 2、般精度可达 1~3 米。比方这图中我找的关联点是一座庙的右上角：1.2 在 CAD 中读取关联点的坐标。得到 X=43**** Y=290****。1.3 在 PC 版奥维中找到该关联点，并添加标签。添加标签时在“备注”中粘贴入关联点的 XY 座标值，中间用英文的逗号,分隔。2、坐标转换 2.1 PC 版奥维设置坐标系。系统-系统设置-系统坐标系：横轴墨卡托-设置-选择“坐标类型”〔如本项目已各为 80 坐标系〕，转换类型选“简化参数”-点击“计算简化参数”-关联点-添加关联点-选择标签-计算-应用-确定 3、；2.2 此时 PC 版奥维默认坐标系统已与 CAD 图一致。3、图纸转换 3.1 将 CAD 图另存为 DXF 格式。3.2 直接将另存为的 DXF 文件拉到 PC 版奥维中，出现开始解析按键，解析完后导入。导入完成后，CAD 图可覆盖于卫星图之上。3.3 至此，完成应用场景第 2 条要求。4、导入手机 4.1 正常状况下可以通过奥维的云端同步-一键智能同步。免费用户在注册后有一兆云空间。同步速度很慢，这个要有心理预备ㄟ( ▔, ▔ )ㄏ 4.2 在手机端登录奥维，进入收藏夹，右上菜单，选同步-一键智能同步。然后，PC 上能看的全部图元，在 4、手机上也都能看到了。4.3 对于火爆脾气的你，可能等不了龟速的同步了。奥维当然也贴心的预备了备选方案，那就是将收藏夹中的 DXF 导出成 KML文件。4.4 然后通过各种方式传送到手机上〔其中 ios 用户需传输到 OMAP 名目下。〕再在手机上导入收藏夹。4.4 最终手机上的效果大致如下。在工程现场，我们可以通过让自己接近图上的标签来接近孔位，以此找到设计图上的点位。4.5 至此，完成应用场景第 1 条要求。5、扩展应用 5.1 有时工程踏勘，图纸上地理位置标注不清。5.2 直接...
