光缆技术规范书[1]

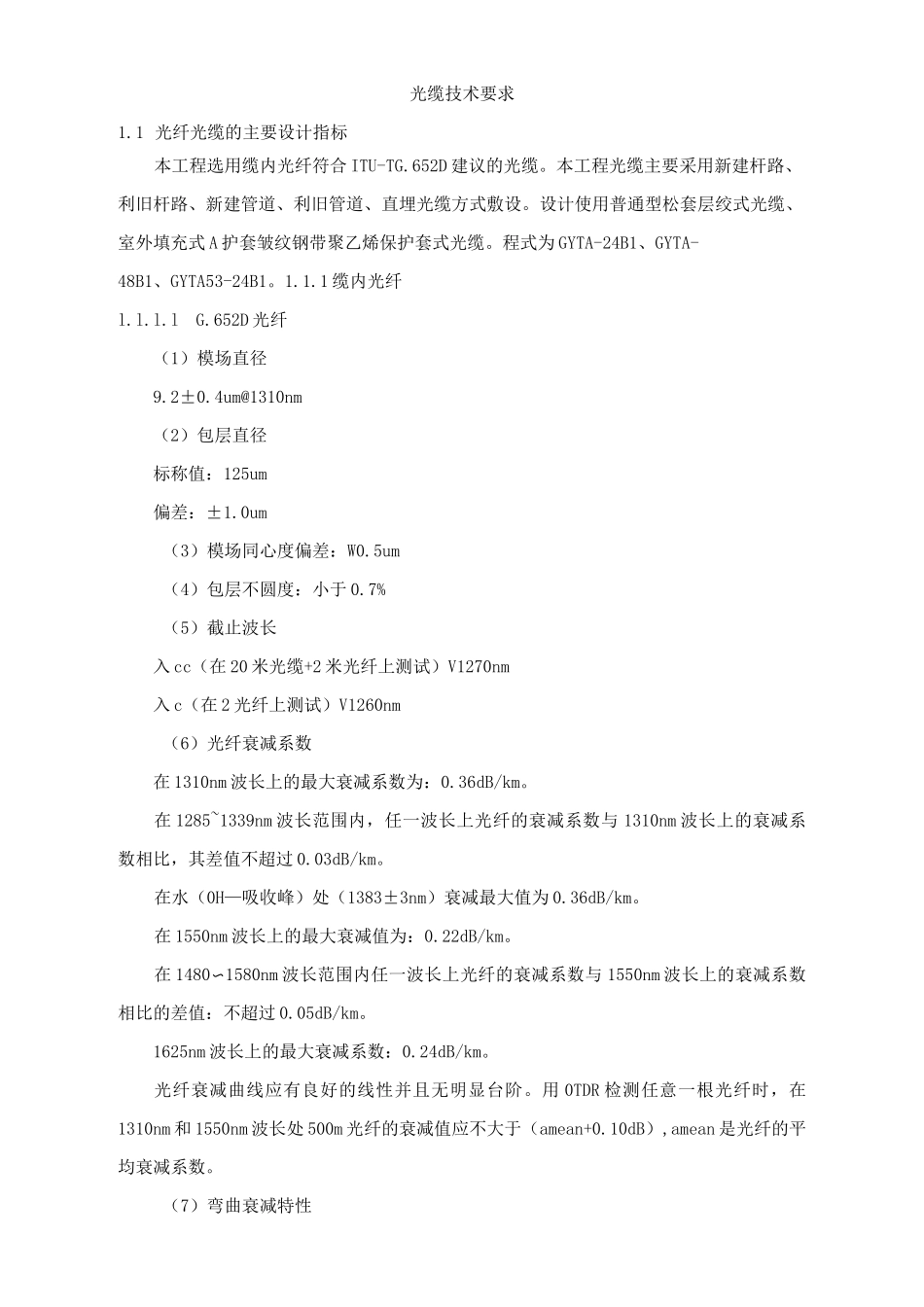

光缆技术要求1.1 光纤光缆的主要设计指标本工程选用缆内光纤符合 ITU-TG.652D 建议的光缆。本工程光缆主要采用新建杆路、利旧杆路、新建管道、利旧管道、直埋光缆方式敷设。设计使用普通型松套层绞式光缆、室外填充式 A 护套皱纹钢带聚乙烯保护套式光缆。程式为 GYTA-24B1、GYTA-48B1、GYTA53-24B1。1.1.1 缆内光纤l.l.l.lG.652D 光纤（1）模场直径9.2±0.4um@1310nm（2）包层直径标称值：125um偏差：±1.0um（3）模场同心度偏差：W0.5um（4）包层不圆度：小于 0.7%（5）截止波长入 cc（在 20 米光缆+2 米光纤上测试）V1270nm入 c（在 2 光纤上测试）V1260nm（6）光纤衰减系数在 1310nm 波长上的最大衰减系数为：0.36dB/km。在 1285~1339nm 波长范围内，任一波长上光纤的衰减系数与 1310nm 波长上的衰减系数相比，其差值不超过 0.03dB/km。在水（0H—吸收峰）处（1383±3nm）衰减最大值为 0.36dB/km。在 1550nm 波长上的最大衰减值为：0.22dB/km。在 1480〜1580nm 波长范围内任一波长上光纤的衰减系数与 1550nm 波长上的衰减系数相比的差值：不超过 0.05dB/km。1625nm 波长上的最大衰减系数：0.24dB/km。光纤衰减曲线应有良好的线性并且无明显台阶。用 0TDR 检测任意一根光纤时，在1310nm 和 1550nm 波长处 500m 光纤的衰减值应不大于（amean+0.10dB）,amean 是光纤的平均衰减系数。（7）弯曲衰减特性光纤(在 1550nm 和 16250nm 波长上)以 37.5mm 为弯曲半径，松绕 100 圈后衰减增加值均小于 0.05dB。(8) 色散零色散波长范围为 1300〜1324nm。最大零色散点斜率不大于 0.093ps/(nm2・km)。在 1300〜1339nm 波长范围内色散不大于 1.5ps/(nm・km)。在 1271〜1360nm 波长范围内色散不大于 5.3ps/(nm・km)。1550nm 波长的色散系数不大于 16ps/(nm・km)。在 1480〜1580nm 波长范围内色散不大于 19ps/(nm・km)。(9) 偏振模色散系数成缆后在 1550nm 波长范围，光纤偏振模色散系数：应小于 0.15ps/Kml/2。(10)光纤接头损耗所供光缆中的任意两根光纤在工厂条件下 1310nm 波长的熔接损耗应满足：平均值 W0.06dB最大值(2o)W0.12dB(11)拉力筛选试验成缆前的一次涂覆光纤全部经过拉力筛选试验，试验拉力不小于 5N(约 0.4Gpa、0kpsi,光纤应变约为 0.58%)，加力时间不少于 1 秒。(12)光纤着色光纤着色采用 UV 固化，其颜色不迁染、不褪色(用丙酮或酒精擦拭也如此)。在光纤光缆使用寿...
