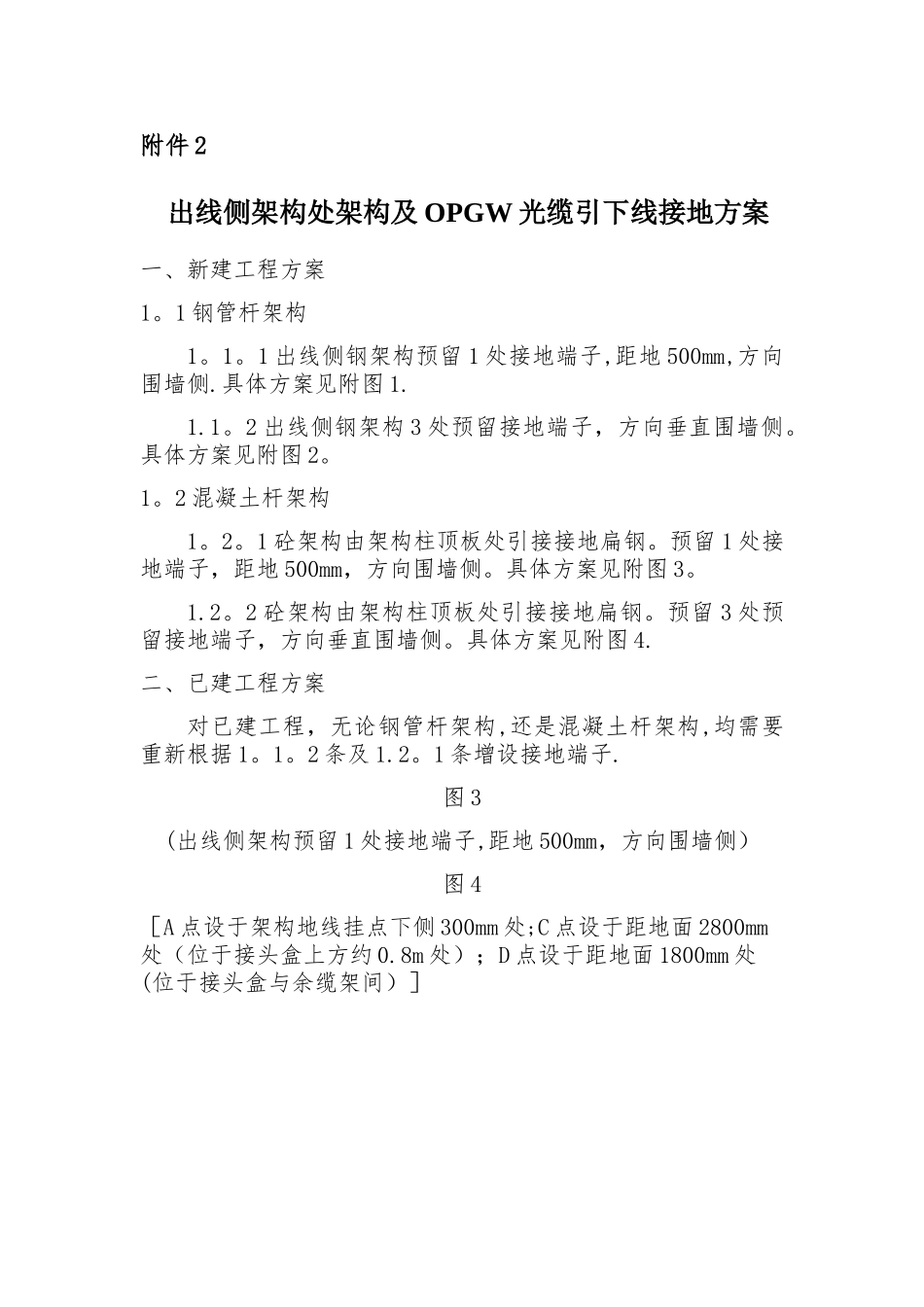

附件 2出线侧架构处架构及 OPGW 光缆引下线接地方案一、新建工程方案1。1 钢管杆架构1。1。1 出线侧钢架构预留 1 处接地端子,距地 500mm,方向围墙侧.具体方案见附图 1.1.1。2 出线侧钢架构 3 处预留接地端子，方向垂直围墙侧。具体方案见附图 2。1。2 混凝土杆架构1。2。1 砼架构由架构柱顶板处引接接地扁钢。预留 1 处接地端子，距地 500mm，方向围墙侧。具体方案见附图 3。1.2。2 砼架构由架构柱顶板处引接接地扁钢。预留 3 处预留接地端子，方向垂直围墙侧。具体方案见附图 4.二、已建工程方案对已建工程，无论钢管杆架构,还是混凝土杆架构,均需要重新根据 1。1。2 条及 1.2。1 条增设接地端子.图 3(出线侧架构预留 1 处接地端子,距地 500mm，方向围墙侧）图 4［A 点设于架构地线挂点下侧 300mm 处;C 点设于距地面 2800mm处（位于接头盒上方约 0.8m 处）；D 点设于距地面 1800mm 处(位于接头盒与余缆架间）］
