10kV及通讯线跨越架搭设方案

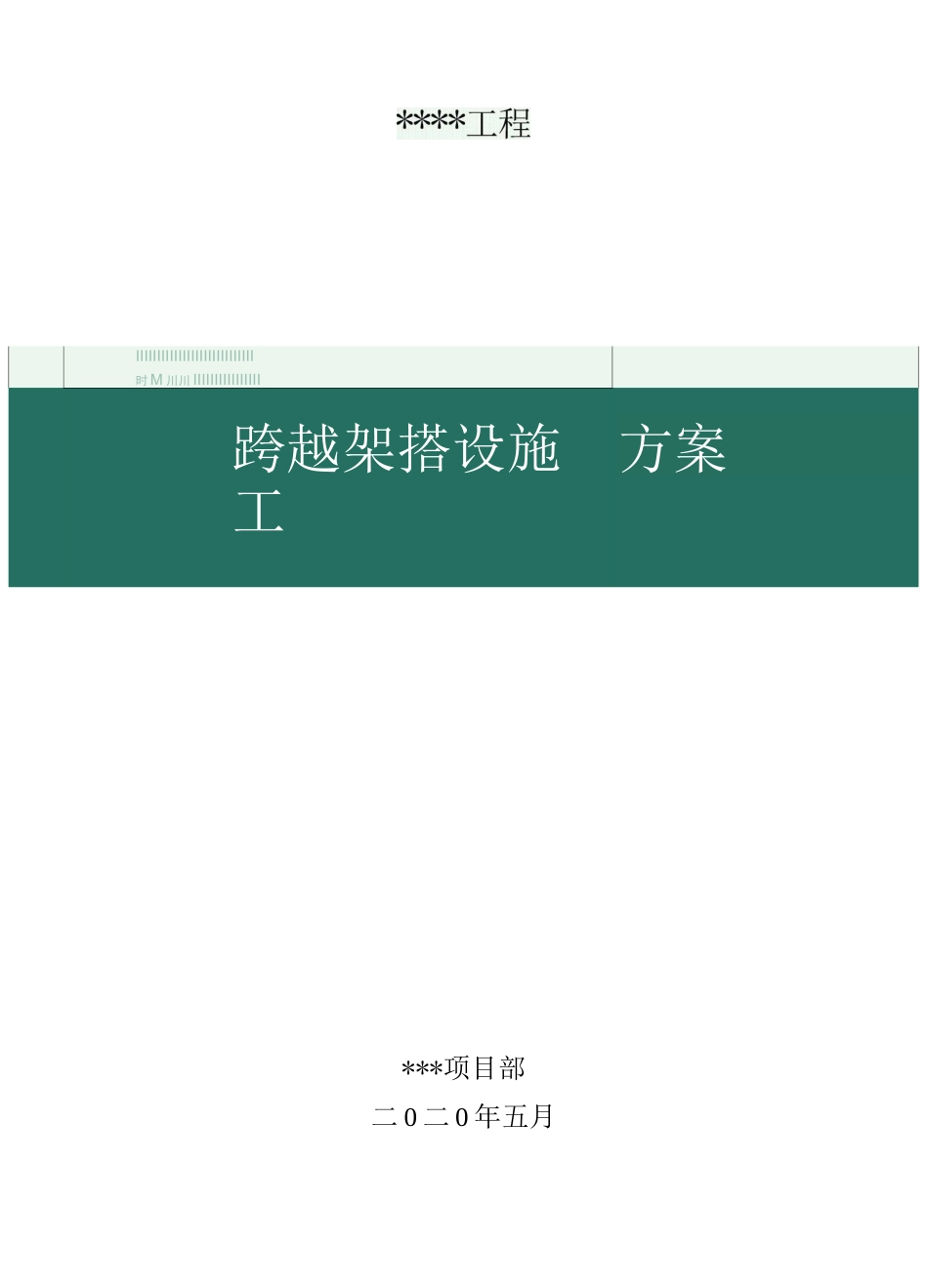

IIIIIIIIIIIIIIIIIIIIIIIIIIII时 M 川川 IIIIIIIIIIIIIIII跨越架搭设施工方案***项目部二 0 二 0 年五月带电跨越方1签名日期意见业主项目部批准审核监理公司批准审核施工单位批准校核编制2019 年江西省安远县 110kV 版石变至 35kV 小乐变 35kV 线路新建签署页2019 年江西省安远县 110kV 版石变至 35kV 小乐变 35kV 线路新建带电跨越方案22019 年江西省安远县 110kV 版石变至 35kV 小乐变 35kV 线路新建带电跨越方案3、工程概况本工程计划不停电跨越 10kV 跨越明细二、基本要求：1、跨越架与被跨越物的最小安全距离应满足下表要求（单位：m）:2019 年江西省安远县 110kV 版石变至 35kV 小乐变 35kV 线路新建带电跨越方案4项目带电体的电压等级（kV）W10工器具、安装构件、导线、地线与带电体的距离2.0作业人员的活动范围与带电体的距离1.73、跨越架搭设宽度：L 上 D/sinO+4m+风偏距离式中：L 跨越架宽度(m)D——两边相地线及上、中、下导线间水平距离(m)e----线路与被跨越物夹角(°)4、跨越架的构成 4.1 跨越架架体的强度，应能在发生断线或跑线时承受冲击荷载。4.2 跨越架应采取防倾覆措施。4.3 跨越架的中心应在线路中心线上，宽度应考虑施工期间牵引绳或导地线风偏后超出新建线路两边线各 2m,且架顶两侧应设外伸羊角。4.4 跨越架上应悬挂醒目的警告标志及夜间警示装置。5、施工前的准备5.1 施工前必须与管辖或运行本线路的部门联系好停电事宜。5.2 必须按作业指导书要求保护好被跨线路导线、通讯线、5.3 施工人员必须进行安全技术交底并签字。5.4 所有工器具、材料准备齐全到位。5.5 做好天气预报的咨询工作和青苗联系事宜。6、使用木质、毛竹、钢管跨越架应遵守下列规定：2019 年江西省安远县 110kV 版石变至 35kV 小乐变 35kV 线路新建带电跨越方案51) 木质跨越架所使用的立杆有效部分的小头直径不得小于70mm,60~70mm 的可双杆合并或单杆加密使用。横杆有效部分的小头直径不得小于 80mm。2) 木质跨越架所使用的杉木杆,出现木质腐朽、损伤严重或弯曲过大等情况的不得使用。3）毛竹跨越架的立杆、大横杆、剪刀撑和支杆有效部分的小头直径不得小于 75mm,50mm~75mm 的可双杆合并或单杆加密使用。小横杆有效部分的小头直径不得小于 50mm。4）毛竹跨越架所使用的毛竹,如有青嫩、枯黄、麻斑、虫蛀以及裂纹长度超过一节以上等情况的不得使用。5）木、竹跨越架的立杆、大横杆应错开搭...
