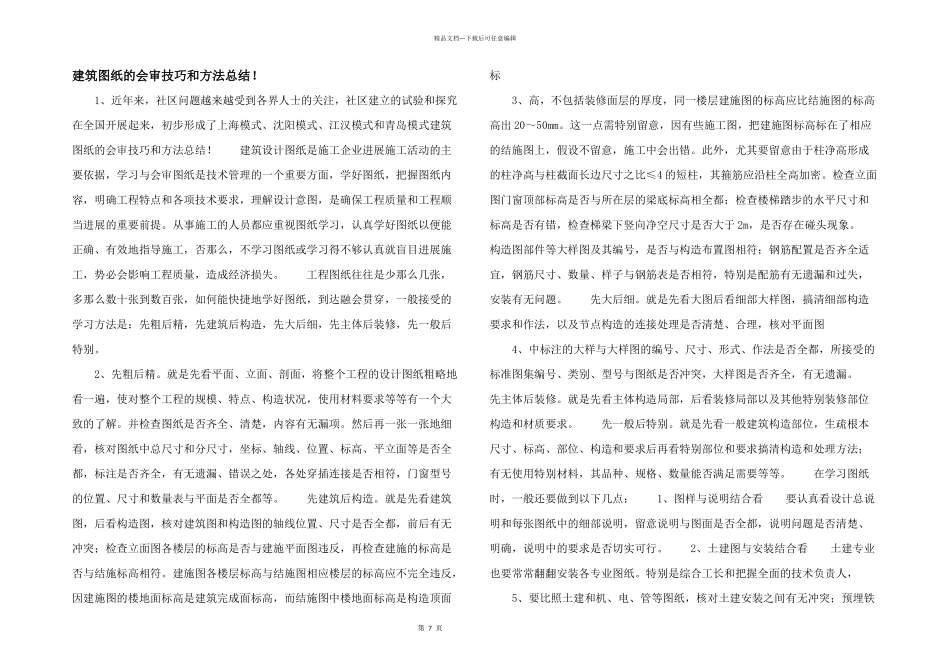

第 7 页精品文档---下载后可任意编辑建筑图纸的会审技巧和方法总结！ 1、近年来，社区问题越来越受到各界人士的关注，社区建立的试验和探究在全国开展起来，初步形成了上海模式、沈阳模式、江汉模式和青岛模式建筑图纸的会审技巧和方法总结！ 建筑设计图纸是施工企业进展施工活动的主要依据，学习与会审图纸是技术管理的一个重要方面，学好图纸，把握图纸内容，明确工程特点和各项技术要求，理解设计意图，是确保工程质量和工程顺当进展的重要前提。从事施工的人员都应重视图纸学习，认真学好图纸以便能正确、有效地指导施工，否那么，不学习图纸或学习得不够认真就盲目进展施工，势必会影响工程质量，造成经济损失。 工程图纸往往是少那么几张，多那么数十张到数百张，如何能快捷地学好图纸，到达融会贯穿，一般接受的学习方法是：先粗后精，先建筑后构造，先大后细，先主体后装修，先一般后特别。 2、先粗后精。就是先看平面、立面、剖面，将整个工程的设计图纸粗略地看一遍，使对整个工程的规模、特点、构造状况，使用材料要求等等有一个大致的了解。并检查图纸是否齐全、清楚，内容有无漏项。然后再一张一张地细看，核对图纸中总尺寸和分尺寸，坐标、轴线、位置、标高、平立面等是否全都，标注是否齐全，有无遗漏、错误之处，各处穿插连接是否相符，门窗型号的位置、尺寸和数量表与平面是否全都等。 先建筑后构造。就是先看建筑图，后看构造图，核对建筑图和构造图的轴线位置、尺寸是否全都，前后有无冲突；检查立面图各楼层的标高是否与建施平面图违反，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全违反，因建施图的楼地面标高是建筑完成面标高，而结施图中楼地面标高是构造顶面标 3、高，不包括装修面层的厚度，同一楼层建施图的标高应比结施图的标高高出 20～50mm。这一点需特别留意，因有些施工图，把建施图标高标在了相应的结施图上，假设不留意，施工中会出错。此外，尤其要留意由于柱净高形成的柱净高与柱截面长边尺寸之比≤4 的短柱，其箍筋应沿柱全高加密。检查立面图门窗顶部标高是否与所在层的梁底标高相全都；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于 2m，是否存在碰头现象。 构造图部件等大样图及其编号，是否与构造布置图相符；钢筋配置是否齐全适宜，钢筋尺寸、数量、样子与钢筋表是否相符，特别是配筋有无遗漏和过失，安装有无问题。 先...
