2025年高三物理知识点综合突破检测题

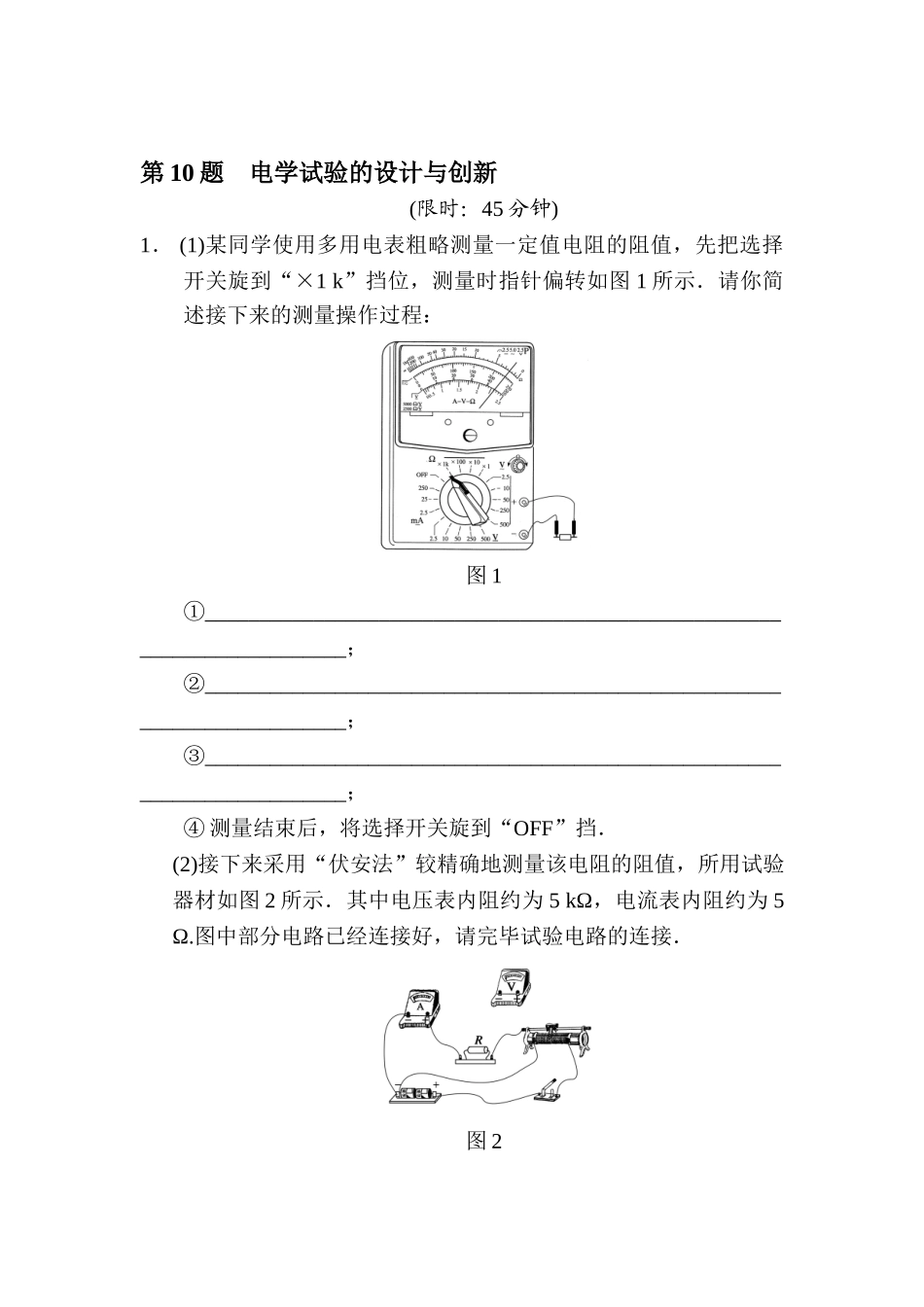

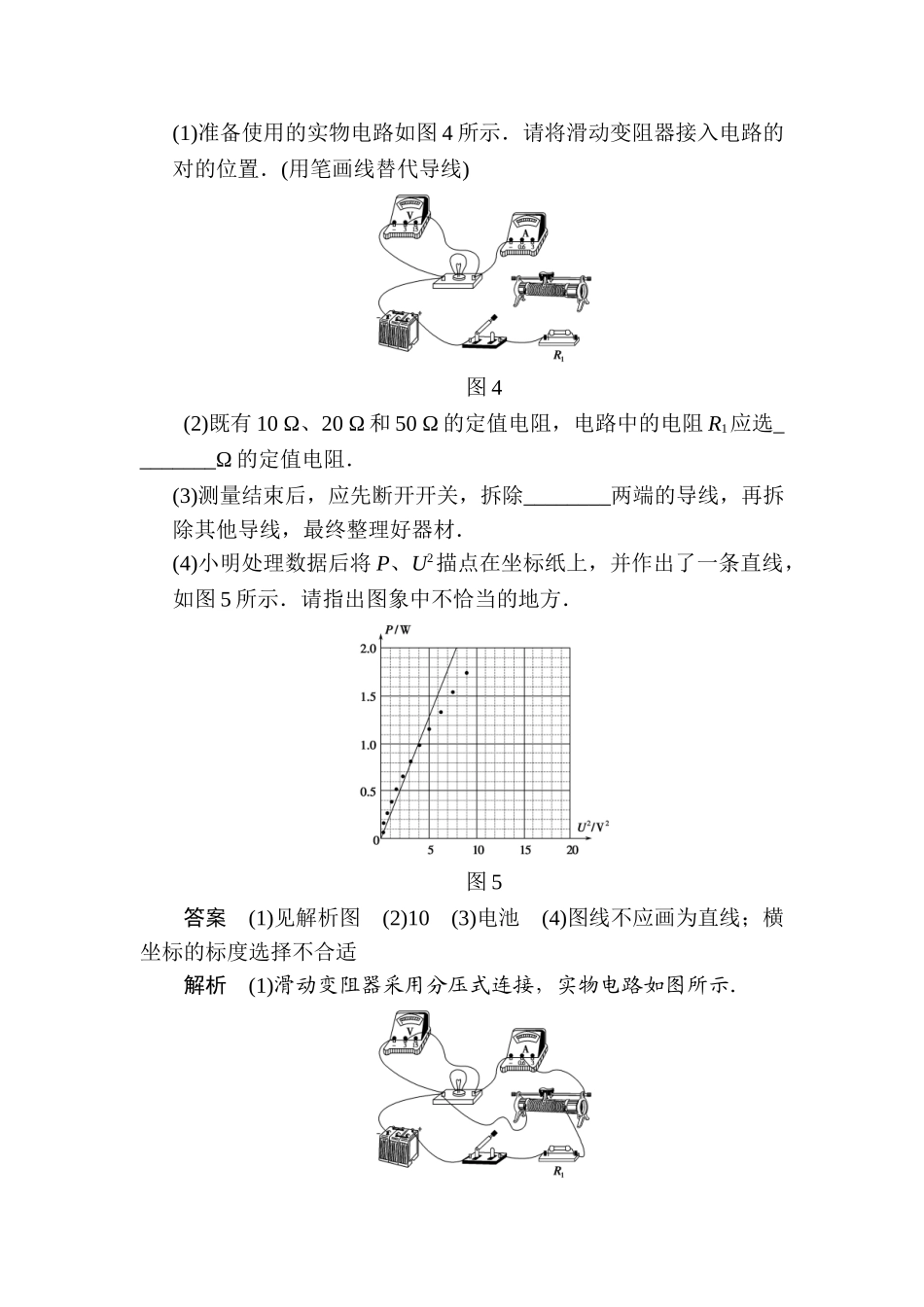

第 10 题 电学试验的设计与创新(限时：45 分钟)1． (1)某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1 k”挡位，测量时指针偏转如图 1 所示．请你简述接下来的测量操作过程：图 1①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________；④ 测量结束后，将选择开关旋到“OFF”挡．(2)接下来采用“伏安法”较精确地测量该电阻的阻值，所用试验器材如图 2 所示．其中电压表内阻约为 5 kΩ，电流表内阻约为 5 Ω.图中部分电路已经连接好，请完毕试验电路的连接．图 2(3)图 3 是一种多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程．当转换开关 S 旋到位置 3 时，可用来测量________；当 S 旋到位置________时，可用来测量电流，其中 S 旋到位置________时量程较大．图 3答案 (1)① 断开待测电阻，将选择开关旋到“×100”挡；② 将两表笔短接，调整 “欧姆调零旋钮 ”，使指针指向“0”；③ 再接入待测电阻，将指针示数×100，即为待测电阻阻值．(2)见解析图(3)电阻 1、2 1解析 (1)由指针偏转知所选挡位过大，电阻读数大概为 2 kΩ，因此需要换×100 挡，换挡后要重新进行欧姆调零，最终读数．(2)该电阻约为 2 kΩ，和电压表、电流表内阻比较知为一种大电阻，因此电流表要用内接法，电路连接如图所示．(3)测量电阻需要内接电源，因此开关 S 旋到位置 3 时，用来测量电阻；测量电流时，表头要并联分流电阻，故当 S 旋到位置 1、2 时，用来测量电流，分流电阻越小量程越大，因此旋到位置 1 时量程较大．2． (·江苏单科·10)为探究小灯泡的电功率 P 和电压 U 的关系，小明测量小灯泡的电压 U 和电流 I，运用 P＝UI 得到电功率．试验所使用的小灯泡规格为“3.0 V 1.8 W”，电源为 12 V 的电池，滑动变阻器的最大阻值为 10 Ω.(1)准备使用的实物电路如图 4 所示．请将滑动变阻器接入电路的对的位置．(用笔画线替代导线)图 4(2)既有 10 Ω、20 Ω 和 50 Ω 的定值电阻，电路中的电阻 R1应选________Ω 的定值电阻．(3)测量结束后，应先断开开关，拆除________两端的导线，再拆除其他导线，最终整理好器材．(4)小明处理数据后将 P、U2描点在坐...
