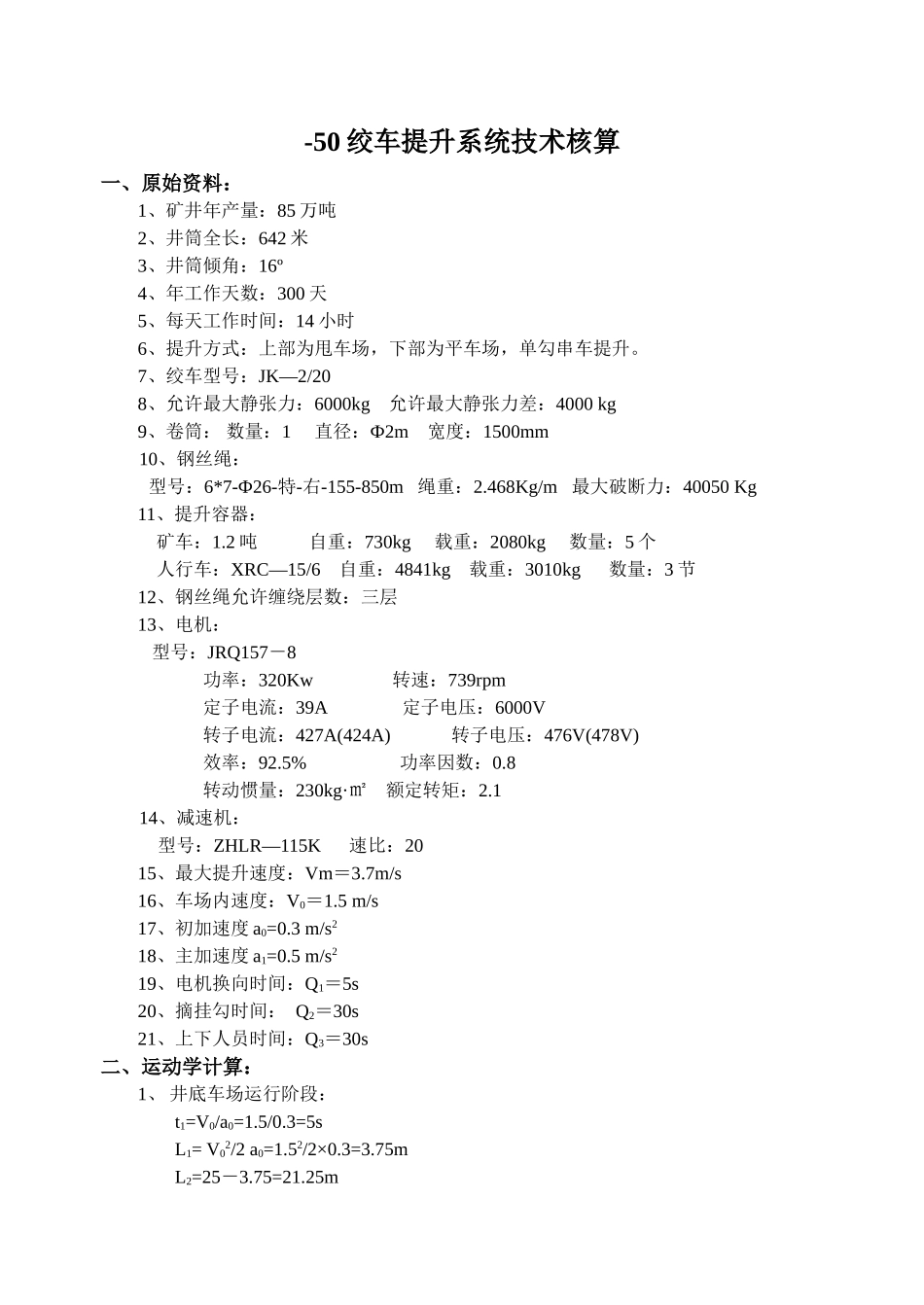

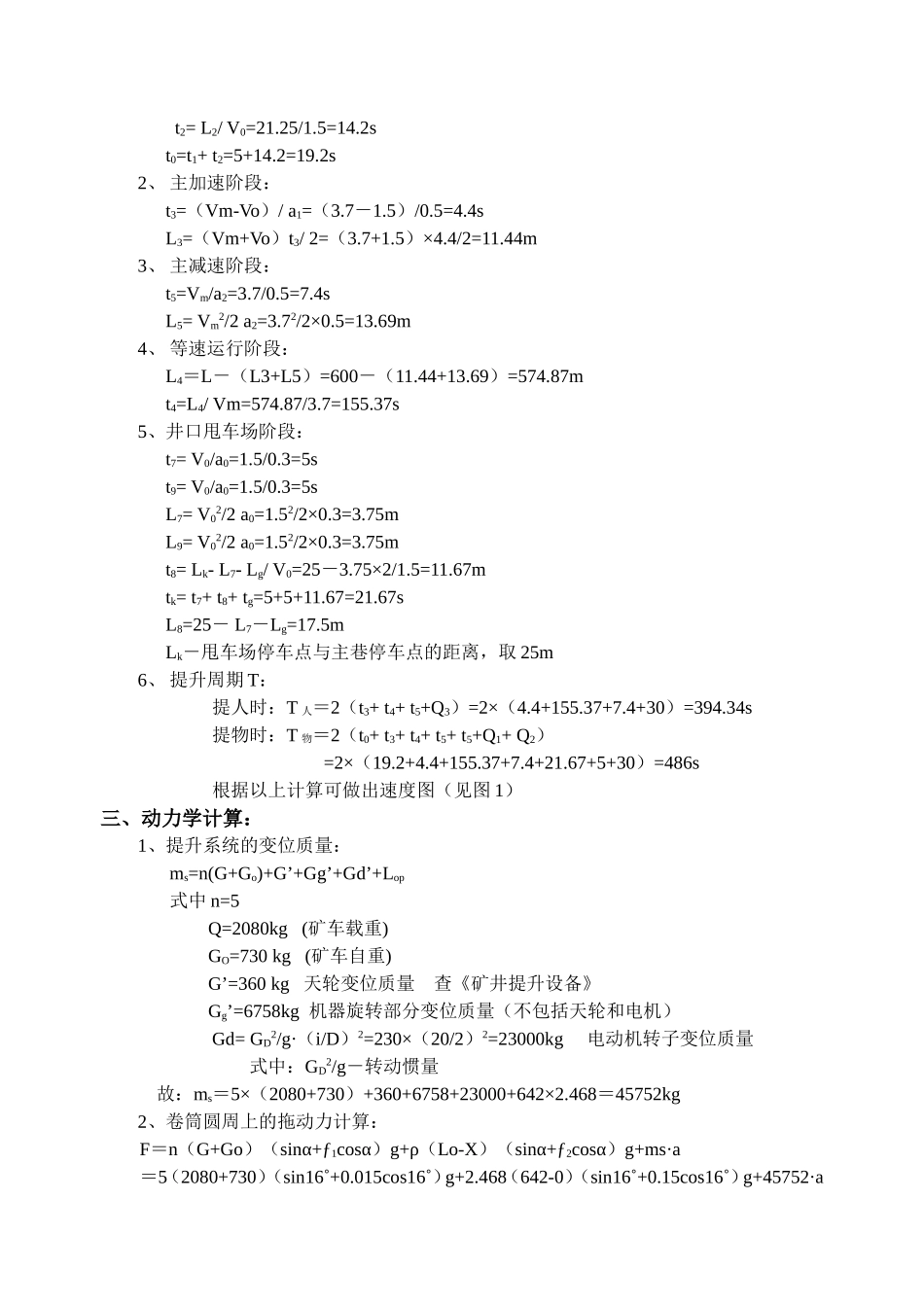

-50绞车提升系统技术核算一、原始资料：1、矿井年产量：85万吨2、井筒全长：642米3、井筒倾角：16º4、年工作天数：300天5、每天工作时间：14小时6、提升方式：上部为甩车场，下部为平车场，单勾串车提升。7、绞车型号：JK—2/208、允许最大静张力：6000kg允许最大静张力差：4000kg9、卷筒：数量：1直径：Ф2m宽度：1500mm10、钢丝绳：型号：6*7-Ф26-特-右-155-850m绳重：2.468Kg/m最大破断力：40050Kg11、提升容器：矿车：1.2吨自重：730kg载重：2080kg数量：5个人行车：XRC—15/6自重：4841kg载重：3010kg数量：3节12、钢丝绳允许缠绕层数：三层13、电机：型号：JRQ157－8功率：320Kw转速：739rpm定子电流：39A定子电压：6000V转子电流：427A(424A)转子电压：476V(478V)效率：92.5%功率因数：0.8转动惯量：230kg·㎡额定转矩：2.114、减速机：型号：ZHLR—115K速比：2015、最大提升速度：Vm＝3.7m/s16、车场内速度：V0＝1.5m/s17、初加速度a0=0.3m/s218、主加速度a1=0.5m/s219、电机换向时间：Q1＝5s20、摘挂勾时间：Q2＝30s21、上下人员时间：Q3＝30s二、运动学计算：1、井底车场运行阶段：t1=V0/a0=1.5/0.3=5sL1=V02/2a0=1.52/2×0.3=3.75mL2=25－3.75=21.25mt2=L2/V0=21.25/1.5=14.2st0=t1+t2=5+14.2=19.2s2、主加速阶段：t3=（Vm-Vo）/a1=（3.7－1.5）/0.5=4.4sL3=（Vm+Vo）t3/2=（3.7+1.5）×4.4/2=11.44m3、主减速阶段：t5=Vm/a2=3.7/0.5=7.4sL5=Vm2/2a2=3.72/2×0.5=13.69m4、等速运行阶段：L4＝L－（L3+L5）=600－（11.44+13.69）=574.87mt4=L4/Vm=574.87/3.7=155.37s5、井口甩车场阶段：t7=V0/a0=1.5/0.3=5st9=V0/a0=1.5/0.3=5sL7=V02/2a0=1.52/2×0.3=3.75mL9=V02/2a0=1.52/2×0.3=3.75mt8=Lk-L7-Lg/V0=25－3.75×2/1.5=11.67mtk=t7+t8+tg=5+5+11.67=21.67sL8=25－L7－Lg=17.5mLk－甩车场停车点与主巷停车点的距离，取25m6、提升周期T：提人时：T人＝2（t3+t4+t5+Q3）=2×（4.4+155.37+7.4+30）=394.34s提物时：T物＝2（t0+t3+t4+t5+t5+Q1+Q2）=2×（19.2+4.4+155.37+7.4+21.67+5+30）=486s根据以上计算可做出速度图（见图1）三、动力学计算：1、提升系统的变位质量：ms=n(G+Go)+G’+Gg’+Gd’+Lop式中n=5Q=2080kg(矿车载重)GO=730kg(矿车自重)G’=360kg天轮变位质量查《矿井提升设备》Gg’=6758kg机器旋转部分变位质量（不包括天轮和电机）Gd=GD2/g·（i/D）2=230×（20/2）2=23000kg电动机转子变位质量式中：GD2/g－转动惯量故：ms＝5×（2080+730）+360+6758+23000+642×2.468＝45752kg2、卷筒圆周上的拖动力计算：F＝n（G+Go）（sinα+ƒ1cosα）g+ρ（Lo-X）（sinα+ƒ2cosα）g+ms·a＝5（2080+730）（sin16˚+0.015cos16˚）g+2.468（642-0）（sin16˚+0.15cos16˚）g+45752·at1阶段开始：F1＝5×（2080+730）（sin16˚+0.015cos16˚）9.8+2.468×642×（sin16˚+0.15cos16˚）×9.8+45752·0.3＝18120Nt1阶段终了：F2＝137690×0.015+24.19×（642-3.75）×0.15+45752×0.3＝18106Nt2阶段开始：F3＝137690×0.015+24.19×（642-3.75）×0.15＝4381Nt2阶段终了：F4＝137690×0.015+24.19×（642-25）×0.15＝4304Nt3阶段开始：F5＝137690×（sin16˚+0.015cos16˚）+24.19×（642-25）×（sin16˚+0.15cos16˚）+45752×0.5＝69069Nt3阶段终了：F6＝137690×（sin16˚+0.015cos16˚）+24.19×（642-36.44）×（sin16˚+0.15cos16˚）+45752×0.5＝68956Nt4阶段开始：F7＝137690×（sin16˚+0.015cos16˚）+24.19×（642-36.44）×（sin16˚+0.15cos16˚）＝46080Nt4阶段终了：F8＝137690×（sin16˚+0.015cos16˚）+24.19×（642-611.3）×（sin16˚+0.15cos16˚）＝40243Nt5阶段开始：F9＝137690×（sin16˚+0.015cos16˚）+24.19×（642-611.3）×（sin16˚+0.15cos16˚）-45752×0.5＝17367Nt5阶段终了：F10＝137690×（sin16˚+0.015cos16˚）+24.19×（642-625）×（sin16˚+0.15cos16˚）-45752×0.5＝17228Nt7阶段开始：F11＝－〖137690×（sin16˚+0.015cos16˚）+24.19×（642-36.44）×（sin16˚+0.15cos16˚）〗+45752×0.5＝－17066Nt7阶段终了：...
