扣件式钢管井架施工方案

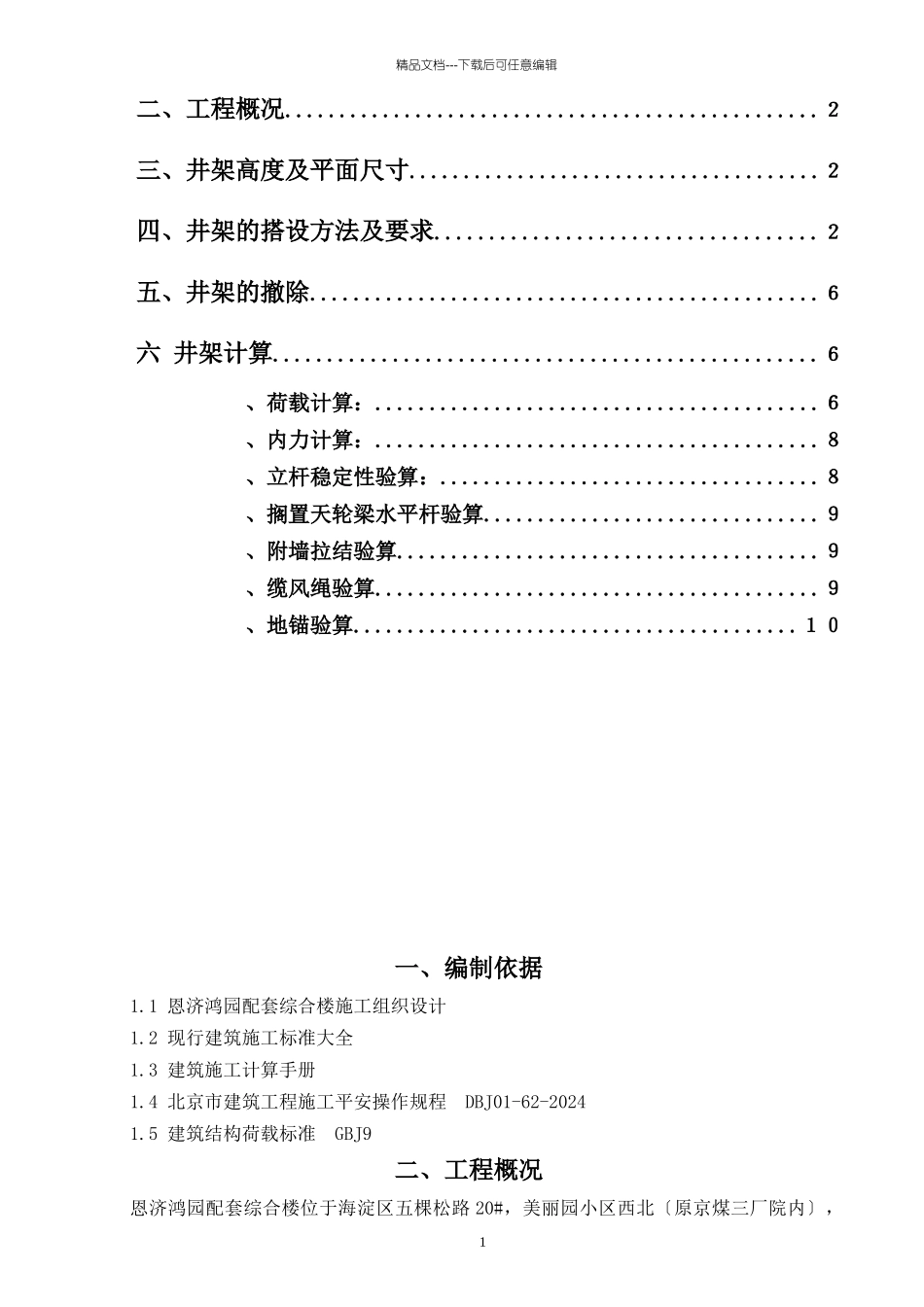

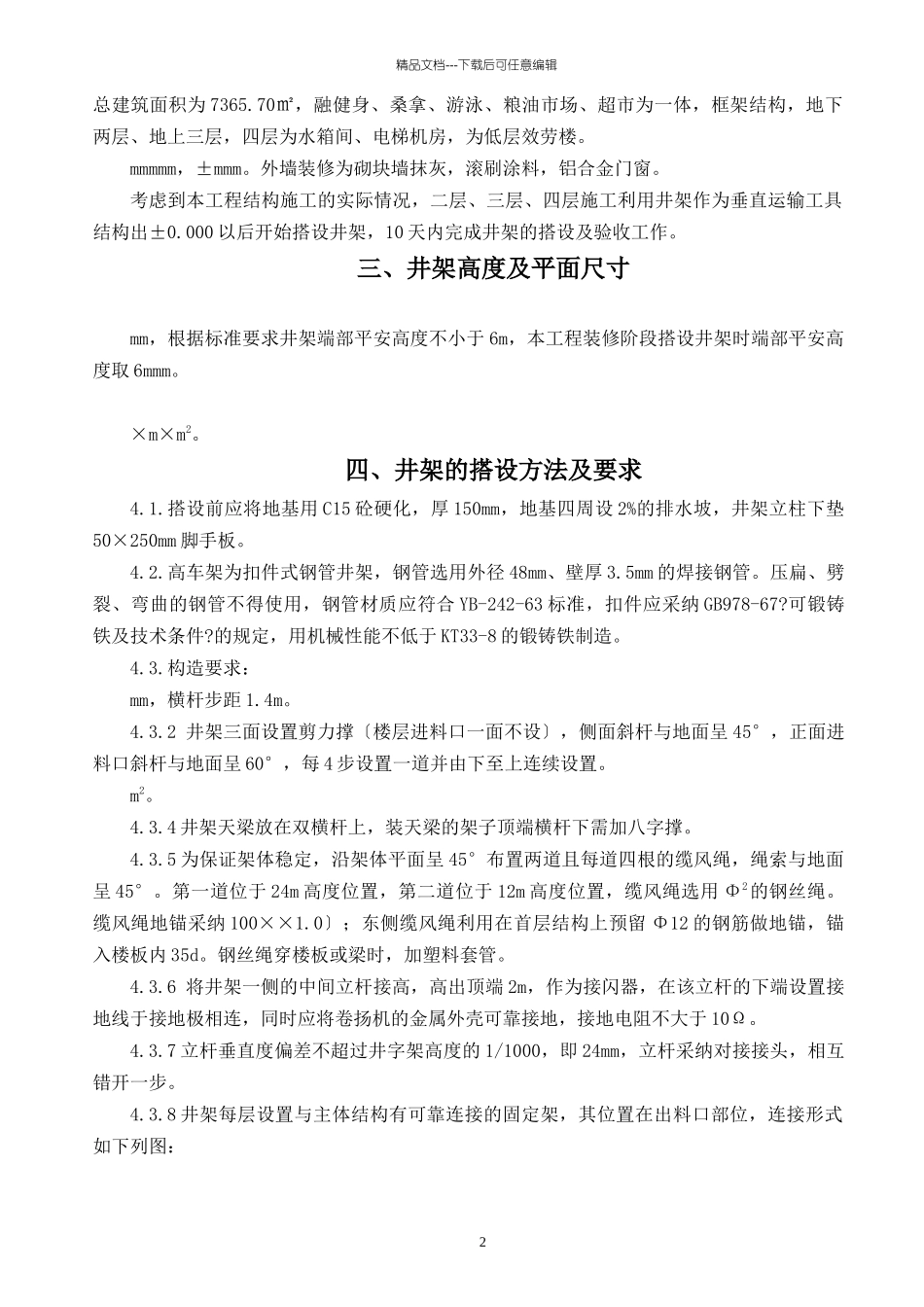

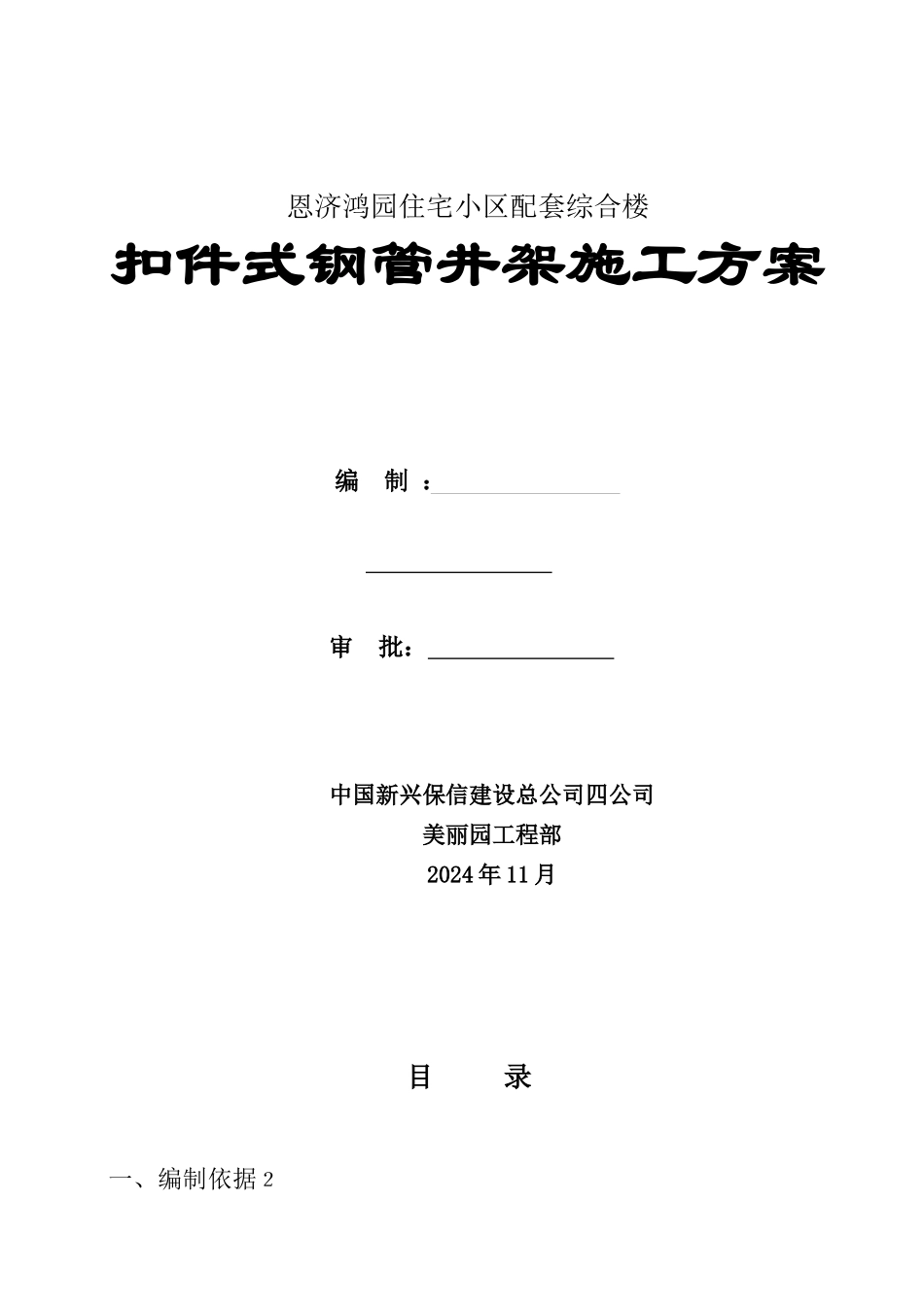

恩济鸿园住宅小区配套综合楼扣件式钢管井架施工方案 编 制 ： 审 批： 中国新兴保信建设总公司四公司美丽园工程部2024 年 11 月目 录 一、编制依据２精品文档---下载后可任意编辑二、工程概况.................................................２三、井架高度及平面尺寸......................................２四、井架的搭设方法及要求...................................２五、井架的撤除...............................................６六 井架计算..................................................６、荷载计算：.........................................６、内力计算：.........................................８、立杆稳定性验算：...................................８、搁置天轮梁水平杆验算...............................９、附墙拉结验算.......................................９、缆风绳验算.........................................９、地锚验算.........................................１０一、编制依据1.1 恩济鸿园配套综合楼施工组织设计1.2 现行建筑施工标准大全1.3 建筑施工计算手册1.4 北京市建筑工程施工平安操作规程 DBJ01-62-20241.5 建筑结构荷载标准 GBJ9二、工程概况恩济鸿园配套综合楼位于海淀区五棵松路 20#，美丽园小区西北〔原京煤三厂院内〕，1精品文档---下载后可任意编辑总建筑面积为 7365.70㎡，融健身、桑拿、游泳、粮油市场、超市为一体，框架结构，地下两层、地上三层，四层为水箱间、电梯机房，为低层效劳楼。mmmmm，±mmm。外墙装修为砌块墙抹灰，滚刷涂料，铝合金门窗。考虑到本工程结构施工的实际情况，二层、三层、四层施工利用井架作为垂直运输工具结构出±0.000 以后开始搭设井架，10 天内完成井架的搭设及验收工作。三、井架高度及平面尺寸mm，根据标准要求井架端部平安高度不小于 6m，本工程装修阶段搭设井架时端部平安高度取 6mmm。×m×m2。四、井架的搭设方法及要求4.1.搭设前应将地基用 C15 砼硬化，厚 150mm，地基四周设 2%的排水坡，井架立柱下垫50×250mm 脚手板。4.2.高车架为扣件式钢管井架，钢管选用外径 48mm、壁厚 3.5mm 的焊接钢管。压扁、劈裂、弯曲的钢管不得使用，钢管材质应符合 YB-242-63 标准，扣件应采纳 GB978-67?可锻铸铁及技术条件?的规定，用机械性能不低于 KT33-8 的锻铸铁制造。4.3.构造要求：mm，横杆步距...
