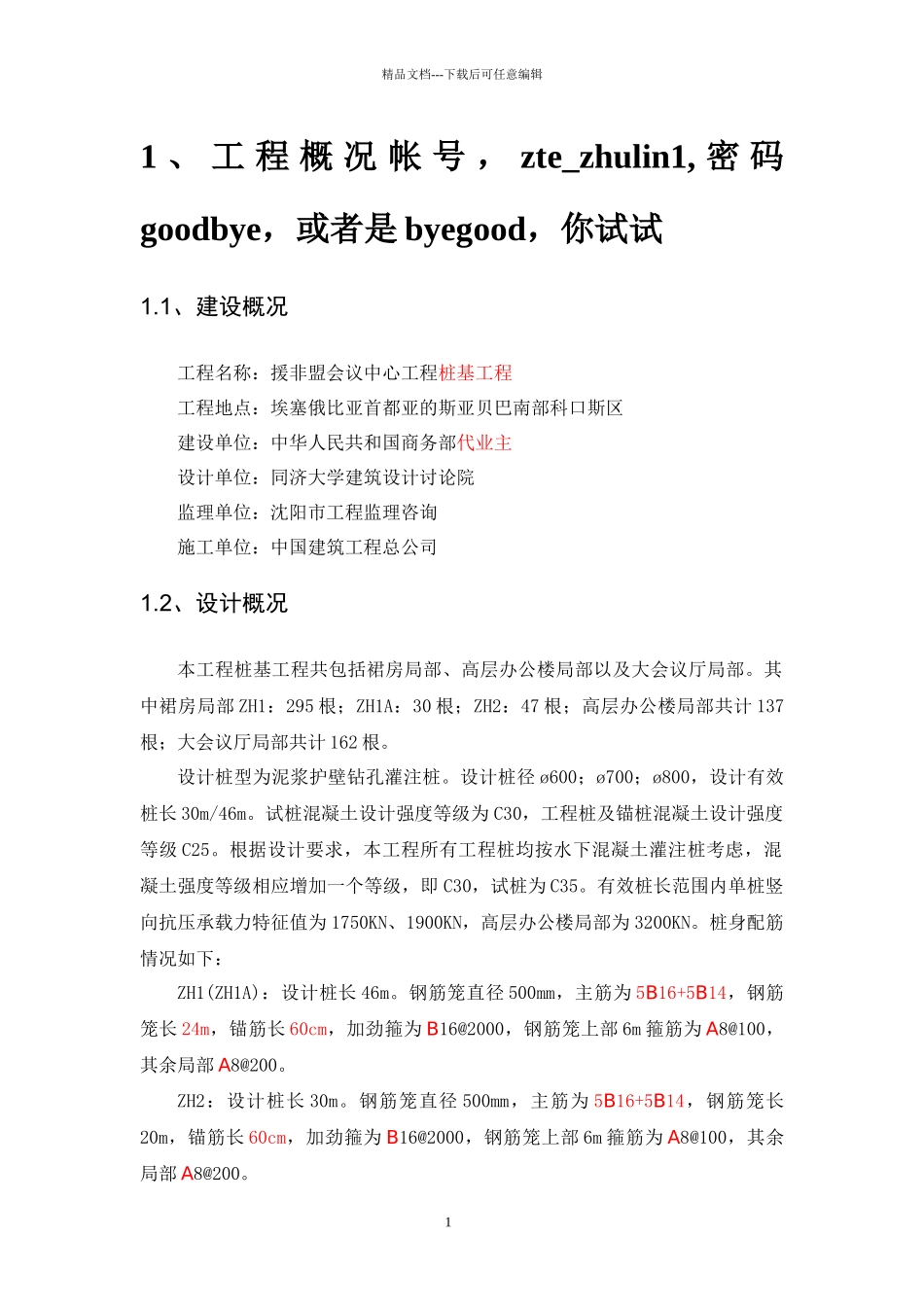

精品文档---下载后可任意编辑1 、 工 程 概 况 帐 号 ， zte_zhulin1, 密 码 goodbye，或者是 byegood，你试试1.1、建设概况工程名称：援非盟会议中心工程桩基工程工程地点：埃塞俄比亚首都亚的斯亚贝巴南部科口斯区建设单位：中华人民共和国商务部代业主设计单位：同济大学建筑设计讨论院监理单位：沈阳市工程监理咨询施工单位：中国建筑工程总公司1.2、设计概况本工程桩基工程共包括裙房局部、高层办公楼局部以及大会议厅局部。其中裙房局部 ZH1：295 根；ZH1A：30 根；ZH2：47 根；高层办公楼局部共计 137根；大会议厅局部共计 162 根。设计桩型为泥浆护壁钻孔灌注桩。设计桩径 ø600；ø700；ø800，设计有效桩长 30m/46m。试桩混凝土设计强度等级为 C30，工程桩及锚桩混凝土设计强度等级 C25。根据设计要求，本工程所有工程桩均按水下混凝土灌注桩考虑，混凝土强度等级相应增加一个等级，即 C30，试桩为 C35。有效桩长范围内单桩竖向抗压承载力特征值为 1750KN、1900KN，高层办公楼局部为 3200KN。桩身配筋情况如下： ZH1(ZH1A)：设计桩长 46m。钢筋笼直径 500mm，主筋为 5B16+5B14，钢筋笼长 24m，锚筋长 60cm，加劲箍为 B16@2000，钢筋笼上部 6m 箍筋为 A8@100，其余局部 A8@200。ZH2：设计桩长 30m。钢筋笼直径 500mm，主筋为 5B16+5B14，钢筋笼长20m，锚筋长 60cm，加劲箍为 B16@2000，钢筋笼上部 6m 箍筋为 A8@100，其余局部 A8@200。1精品文档---下载后可任意编辑试桩、锚桩：设计桩长约 m，。钢筋笼直径 500mm，主筋为 5B16+5B14，钢筋笼长约 m，加劲箍为 B16@2000，钢筋笼在设计桩顶标高向下约 12 米范围内箍筋为 A8@100 加密，其余局部为 A8@200。高层办公楼工程桩：设计桩长为 48m，设计桩直径 A800mm，钢筋笼直径A700mm，主筋为 16B16，钢筋笼长 31 m；加劲箍为 B14@2000，钢筋笼在设计桩顶标高向下约 4 米范围内箍筋为 A8@150 加密，其余局部为 A8@200。高层办公楼试桩：共 3 根，钢筋笼长 32.5m，主筋同工程桩，加劲箍为B14@2000，钢筋笼在设计桩顶标高向下约 4 米范围内箍筋为 A8@150 加密，其余局部为 A8@200。高层办公楼锚桩：共 12 根，钢筋笼长，主筋为 22 根 C28，加劲箍为B14@2000，钢筋笼在设计桩顶标高向下约 4 米范围内箍筋为 A8@150 加密，其余局部为 A8@200。大会议厅工程桩：设计桩长 48m。钢筋笼直径 500mm，主筋为 5...
