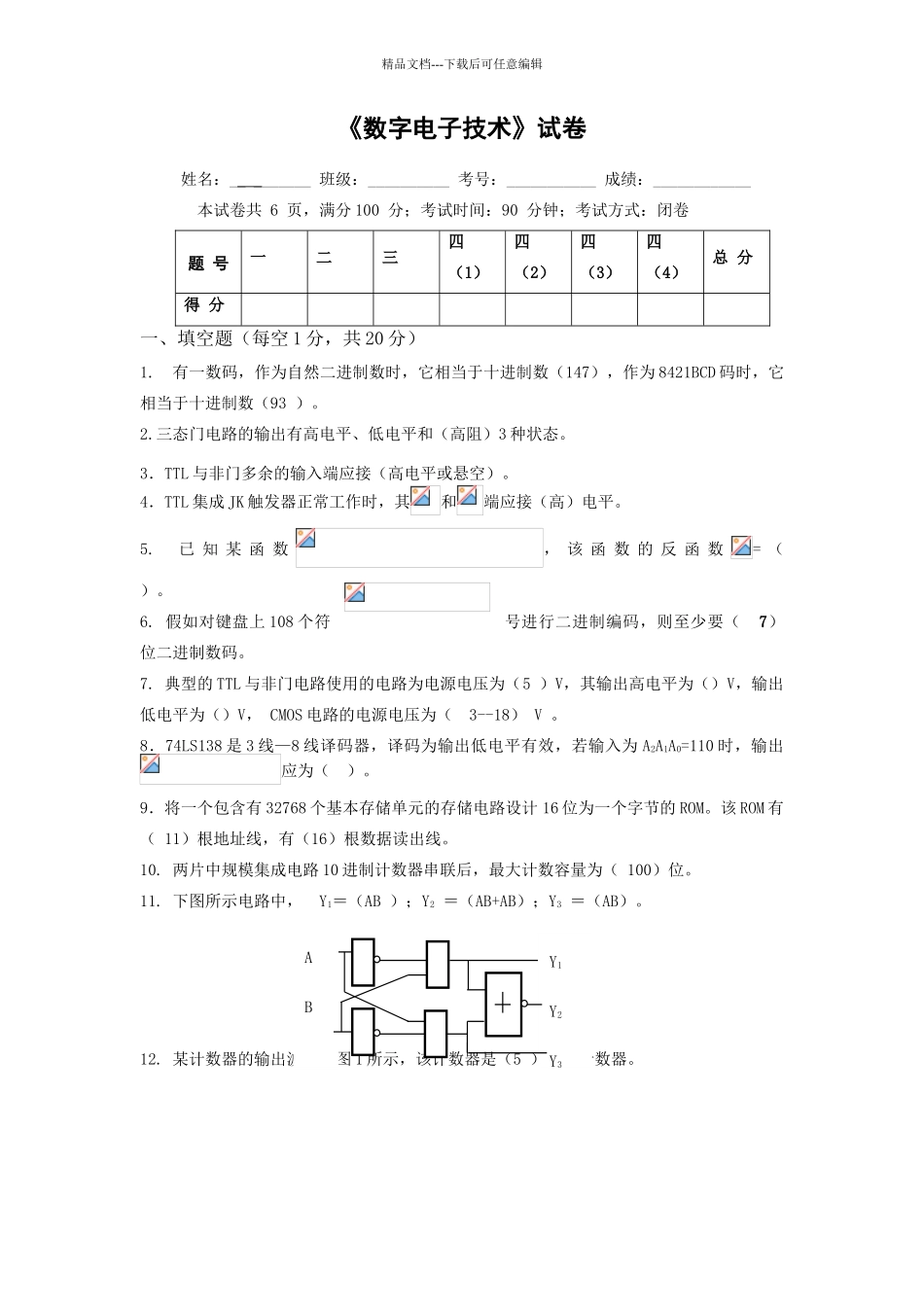

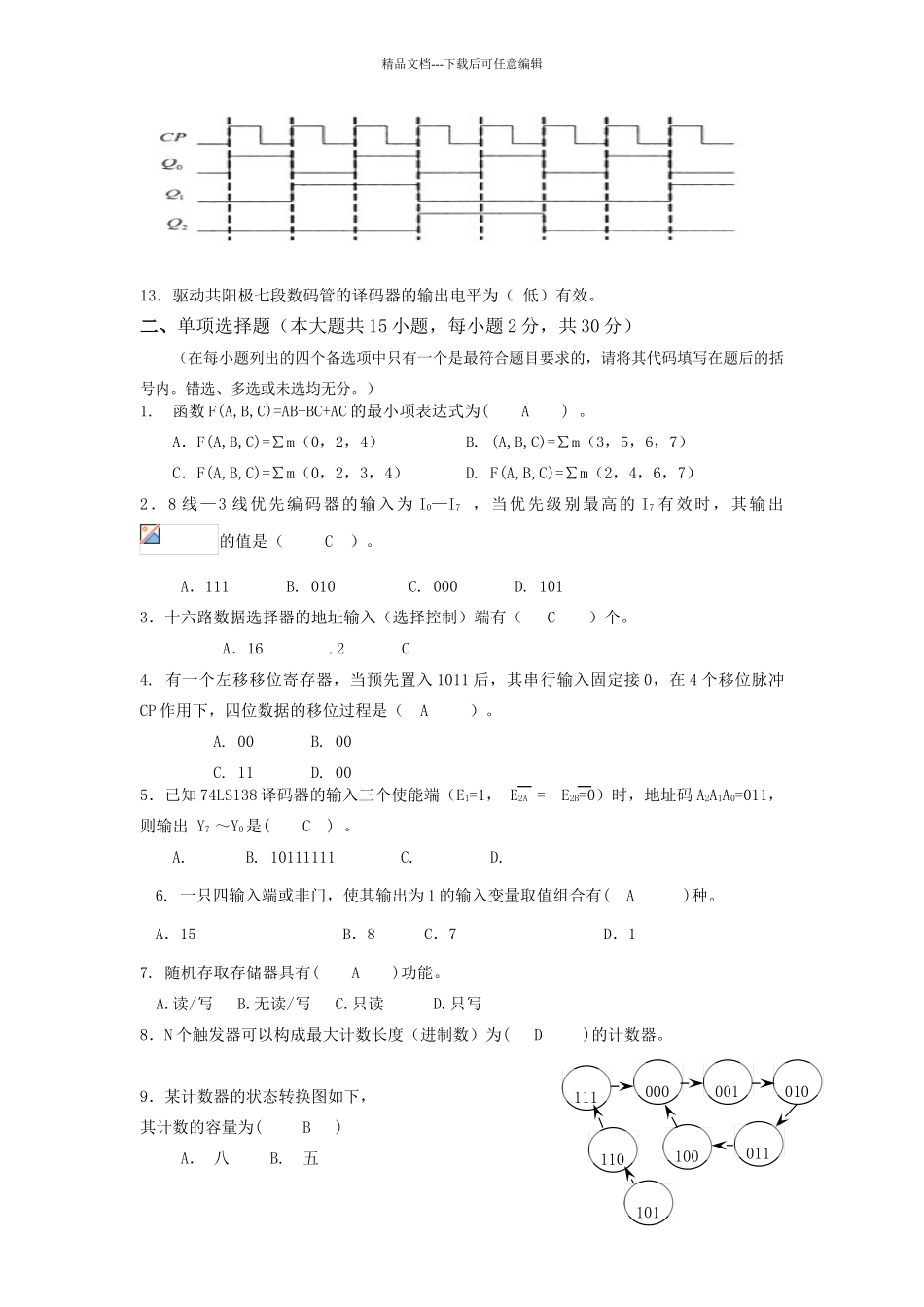

精品文档---下载后可任意编辑《数字电子技术》试卷姓名：__ _ ______ 班级：__________ 考号：___________ 成绩：____________本试卷共 6 页，满分 100 分；考试时间：90 分钟；考试方式：闭卷题 号一二三四（1）四（2）四（3）四（4）总 分得 分一、填空题（每空 1 分，共 20 分）1. 有一数码，作为自然二进制数时，它相当于十进制数（147），作为 8421BCD 码时，它相当于十进制数（93 ）。2.三态门电路的输出有高电平、低电平和（高阻）3 种状态。3．TTL 与非门多余的输入端应接（高电平或悬空）。 4．TTL 集成 JK 触发器正常工作时，其和端应接（高）电平。5. 已 知 某 函 数， 该 函 数 的 反 函 数= （ ）。 6. 假如对键盘上 108 个符号进行二进制编码，则至少要（ 7）位二进制数码。7. 典型的 TTL 与非门电路使用的电路为电源电压为（5 ）V，其输出高电平为（）V，输出低电平为（）V， CMOS 电路的电源电压为（ 3--18） V 。8．74LS138 是 3 线—8 线译码器，译码为输出低电平有效，若输入为 A2A1A0=110 时，输出 应为（ ）。9．将一个包含有 32768 个基本存储单元的存储电路设计 16 位为一个字节的 ROM。该 ROM 有（ 11）根地址线，有（16）根数据读出线。10. 两片中规模集成电路 10 进制计数器串联后，最大计数容量为（ 100）位。11. 下图所示电路中， Y1＝（AB ）；Y2 ＝（AB+AB）；Y3 ＝（AB）。12. 某计数器的输出波形如图 1 所示，该计数器是（5 ）进制计数器。ABY1Y2Y3精品文档---下载后可任意编辑13．驱动共阳极七段数码管的译码器的输出电平为（ 低）有效。二、单项选择题（本大题共 15 小题，每小题 2 分，共 30 分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。）1. 函数 F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。A．F(A,B,C)=∑m（0，2，4） B. (A,B,C)=∑m（3，5，6，7）C．F(A,B,C)=∑m（0，2，3，4） D. F(A,B,C)=∑m（2，4，6，7）2．8 线—3 线优先编码器的输入为 I0—I7 ，当优先级别最高的 I7 有效时，其输出的值是（ C ）。A．111 B. 010 C. 000 D. 1013．十六路数据选择器的地址输入（选择控制）端有（ C ）个。 A．16 .2 C 4. 有一个左移移位寄存器，当预先置入 1011 后，其串行输入固定接 0，在 4 个移位...
