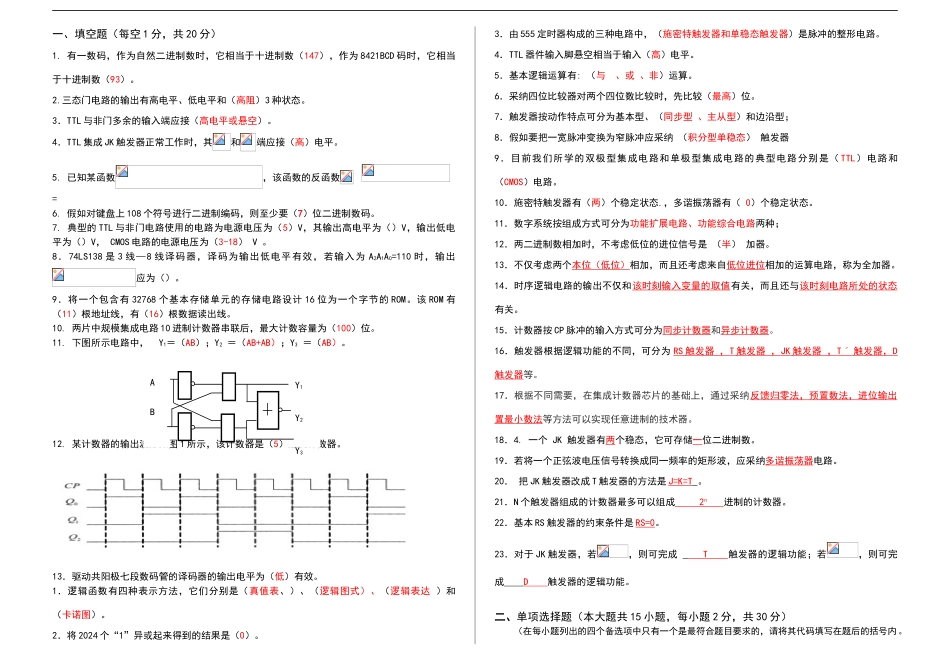

一、填空题（每空 1 分，共 20 分）1. 有一数码，作为自然二进制数时，它相当于十进制数（147），作为 8421BCD 码时，它相当于十进制数（93）。2.三态门电路的输出有高电平、低电平和（高阻）3 种状态。3．TTL 与非门多余的输入端应接（高电平或悬空）。 4．TTL 集成 JK 触发器正常工作时，其和端应接（高）电平。5. 已知某函数，该函数的反函数= 6. 假如对键盘上 108 个符号进行二进制编码，则至少要（7）位二进制数码。7. 典型的 TTL 与非门电路使用的电路为电源电压为（5）V，其输出高电平为（）V，输出低电平为（）V， CMOS 电路的电源电压为（3-18） V 。8．74LS138 是 3 线—8 线译码器，译码为输出低电平有效，若输入为 A2A1A0=110 时，输出 应为（）。9．将一个包含有 32768 个基本存储单元的存储电路设计 16 位为一个字节的 ROM。该 ROM 有（11）根地址线，有（16）根数据读出线。10. 两片中规模集成电路 10 进制计数器串联后，最大计数容量为（100）位。11. 下图所示电路中， Y1＝（AB）；Y2 ＝（AB+AB）；Y3 ＝（AB）。12. 某计数器的输出波形如图 1 所示，该计数器是（5）进制计数器。13．驱动共阳极七段数码管的译码器的输出电平为（低）有效。1．逻辑函数有四种表示方法，它们分别是（真值表、）、（逻辑图式）、（逻辑表达 ）和（卡诺图）。2．将 2024 个“1”异或起来得到的结果是（0）。3．由 555 定时器构成的三种电路中，（施密特触发器和单稳态触发器）是脉冲的整形电路。4．TTL 器件输入脚悬空相当于输入（高）电平。5．基本逻辑运算有: （与 、或 、非）运算。6．采纳四位比较器对两个四位数比较时，先比较（最高）位。7．触发器按动作特点可分为基本型、（同步型 、主从型）和边沿型；8．假如要把一宽脉冲变换为窄脉冲应采纳 （积分型单稳态） 触发器9．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（ TTL）电路和（CMOS）电路。10．施密特触发器有（两）个稳定状态.，多谐振荡器有（ 0）个稳定状态。11．数字系统按组成方式可分为功能扩展电路、功能综合电路两种；12．两二进制数相加时，不考虑低位的进位信号是 （半） 加器。13．不仅考虑两个本位（低位）相加，而且还考虑来自低位进位相加的运算电路，称为全加器。14．时序逻辑电路的输出不仅和该时刻输入变量的取值有关，而且还与该时刻电路所处的状态有关。15．计数器按 CP 脉...
