斑马ZM400打印机使用手册

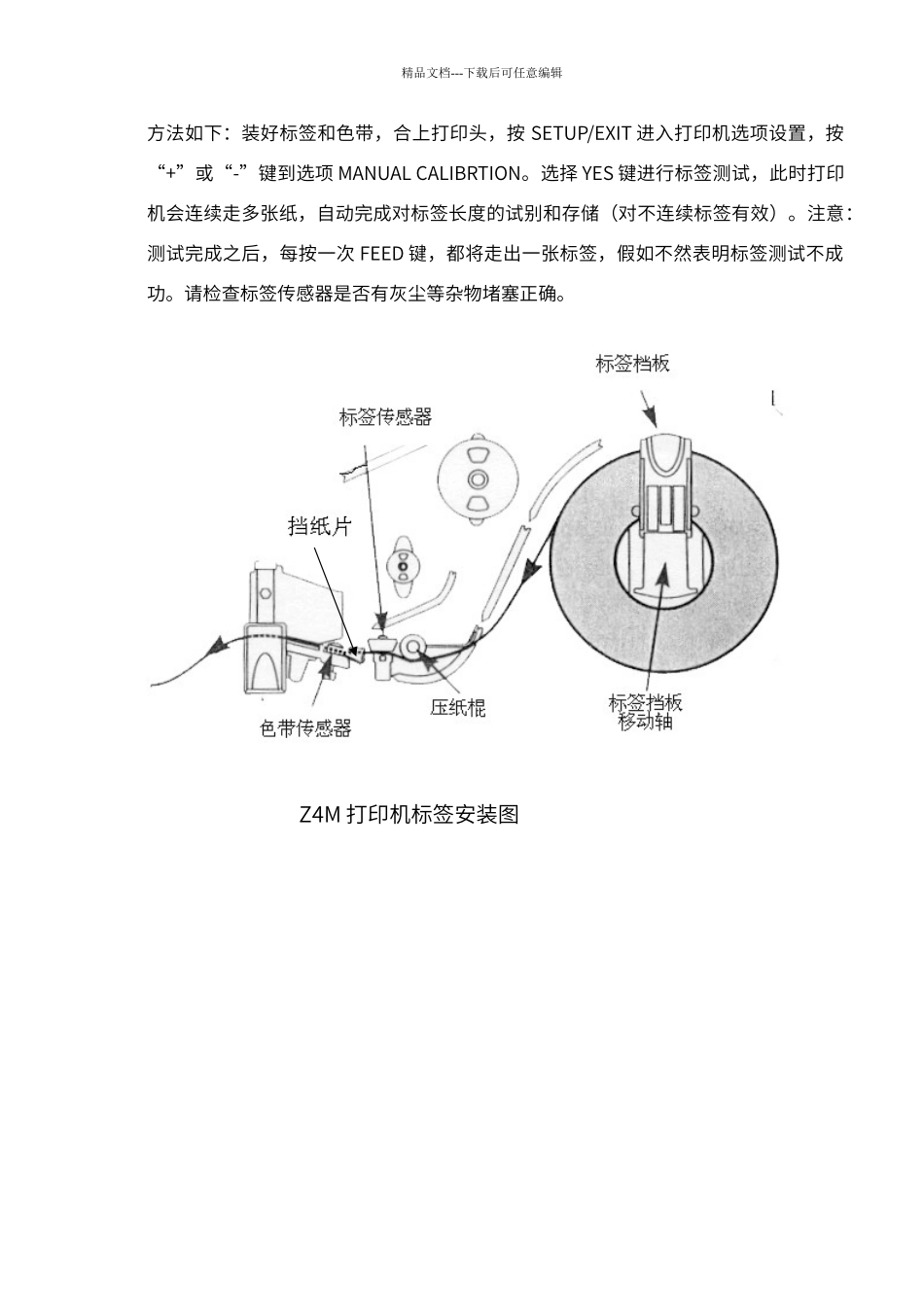

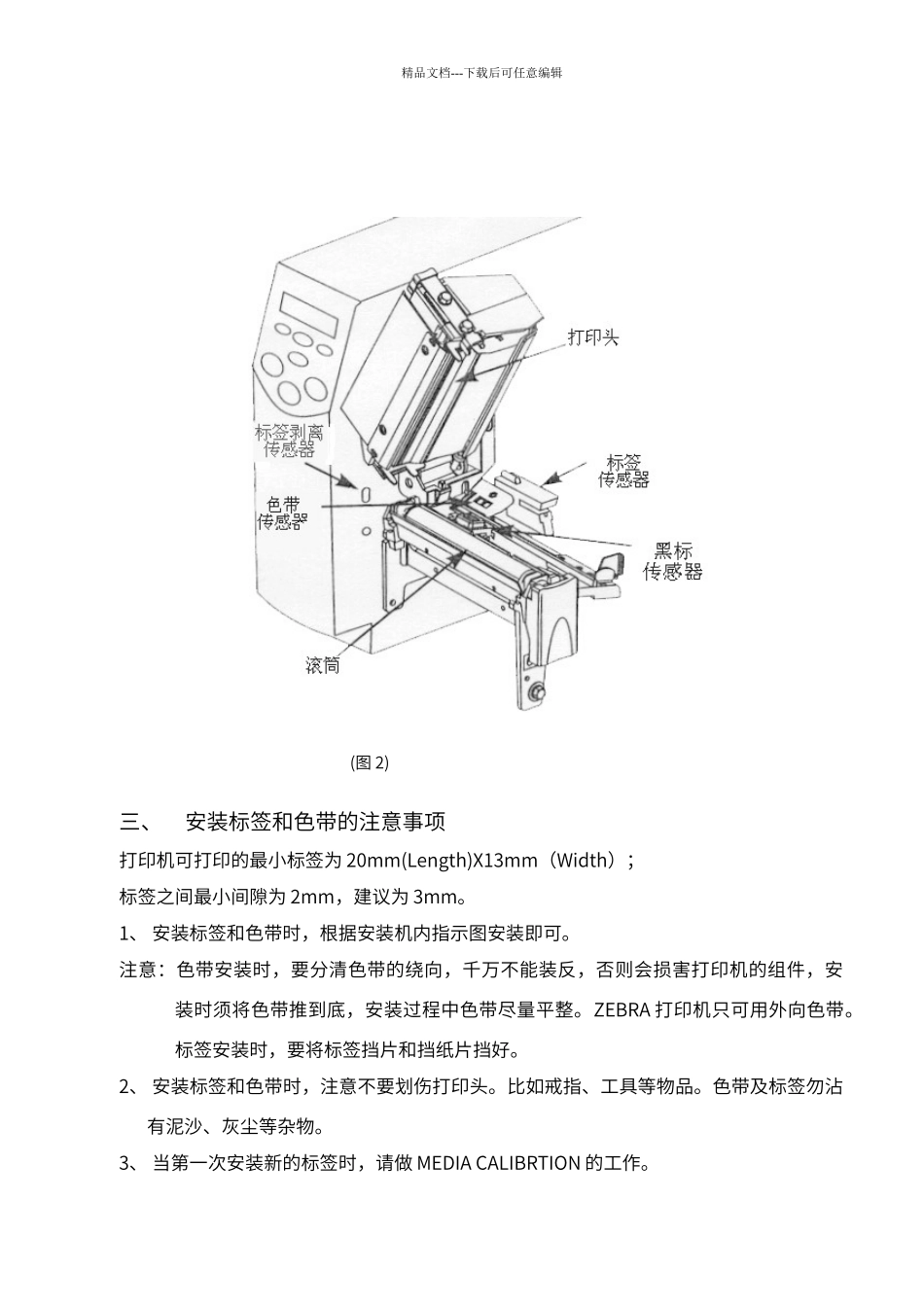

精品文档---下载后可任意编辑斑马 Z4M 打印机使用手册一、打印机电源电源开头位于打印机后面，打印机电源是沟通电压 90V 至 265V 自适应的。安装打印机时，请确保供电电压和打印机电压相符，同时检查供电电源是否安全接地。按住面板的某些按键，再打开电源开关，即进行特定用途的自检。[千万注意]在插拔任何连线时，都应该关闭微机和打印机的电源。否则易损坏打印机和微机的主板！某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。关掉打印机，再重新打开，可使打印机恢复正常。二、打印机结构 (图 1)精品文档---下载后可任意编辑(图 2)三、安装标签和色带的注意事项打印机可打印的最小标签为 20mm(Length)X13mm（Width）；标签之间最小间隙为 2mm，建议为 3mm。1、 安装标签和色带时，根据安装机内指示图安装即可。注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到底，安装过程中色带尽量平整。ZEBRA 打印机只可用外向色带。标签安装时，要将标签挡片和挡纸片挡好。2、 安装标签和色带时，注意不要划伤打印头。比如戒指、工具等物品。色带及标签勿沾有泥沙、灰尘等杂物。3、 当第一次安装新的标签时，请做 MEDIA CALIBRTION 的工作。精品文档---下载后可任意编辑方法如下：装好标签和色带，合上打印头，按 SETUP/EXIT 进入打印机选项设置，按“+”或“-”键到选项 MANUAL CALIBRTION。选择 YES 键进行标签测试，此时打印机会连续走多张纸，自动完成对标签长度的试别和存储（对不连续标签有效）。注意：测试完成之后，每按一次 FEED 键，都将走出一张标签，假如不然表明标签测试不成功。请检查标签传感器是否有灰尘等杂物堵塞正确。Z4M 打印机标签安装图精品文档---下载后可任意编辑Z4M 色带安装图四、面板功能正常开机时，一般只有 POWER 灯亮，其余灯不亮POWER（电源指示灯）：表明是否通电;PAUSE（暂停指示灯）：亮表明打印机停止工作，可能状态;ERROR（报错指示灯）：闪动表明有错，可以从液晶显示上看到错误信息;DATA（数据状态灯）：亮表明数据正在传递中，而打印机并未接受闪动表明打印机正在接受数据;闪动变慢表明打印机不可以接受太多的数据了。五、Zerbra Z4M 打印机的简单调整和参数设置说明电源指示灯 暂停指示灯 错误指示灯 数据状态灯 精品文档---下载后可任意编辑1、 正常开机显示 PRINTER READY 3．0MB 、更改设定...
