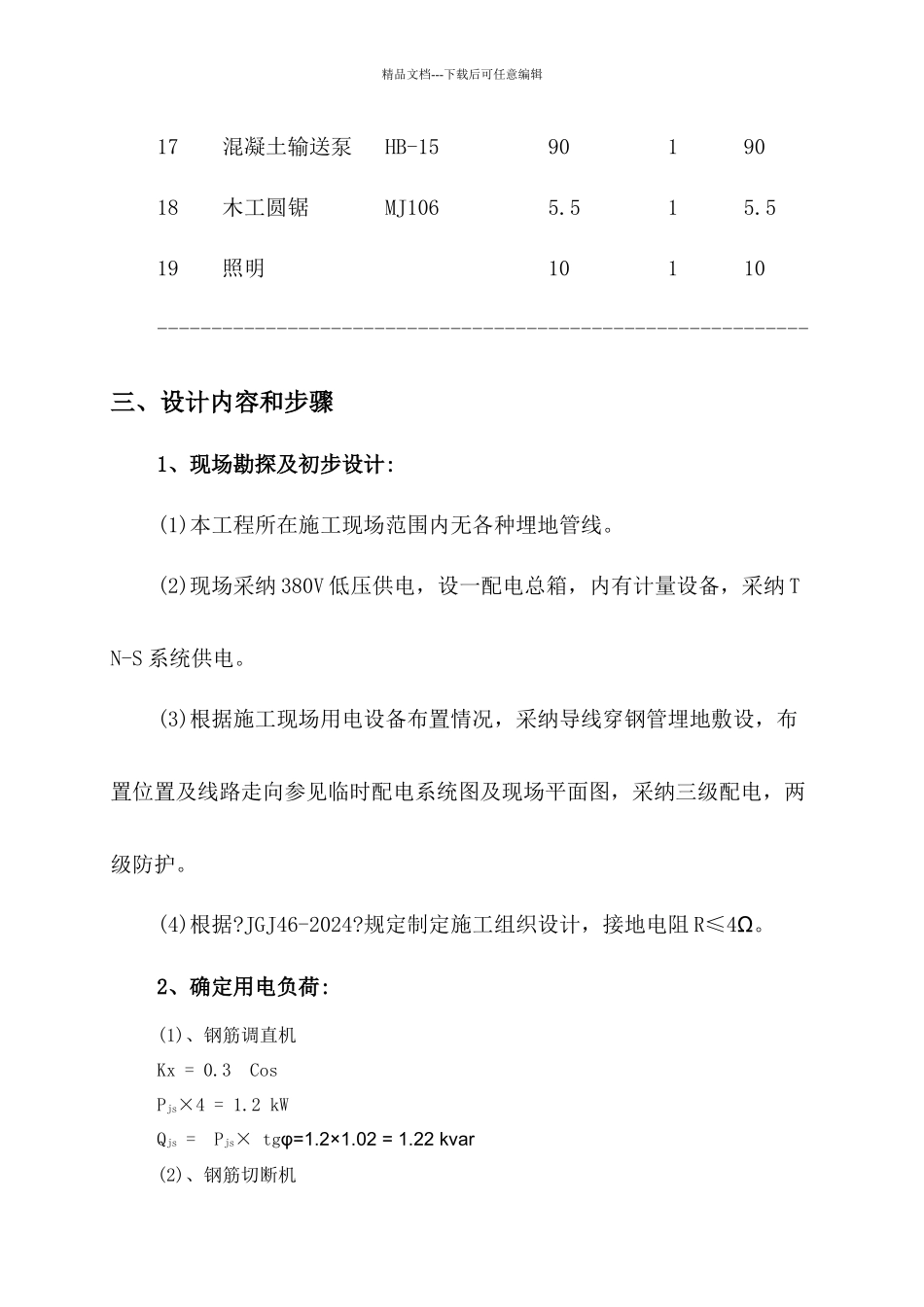

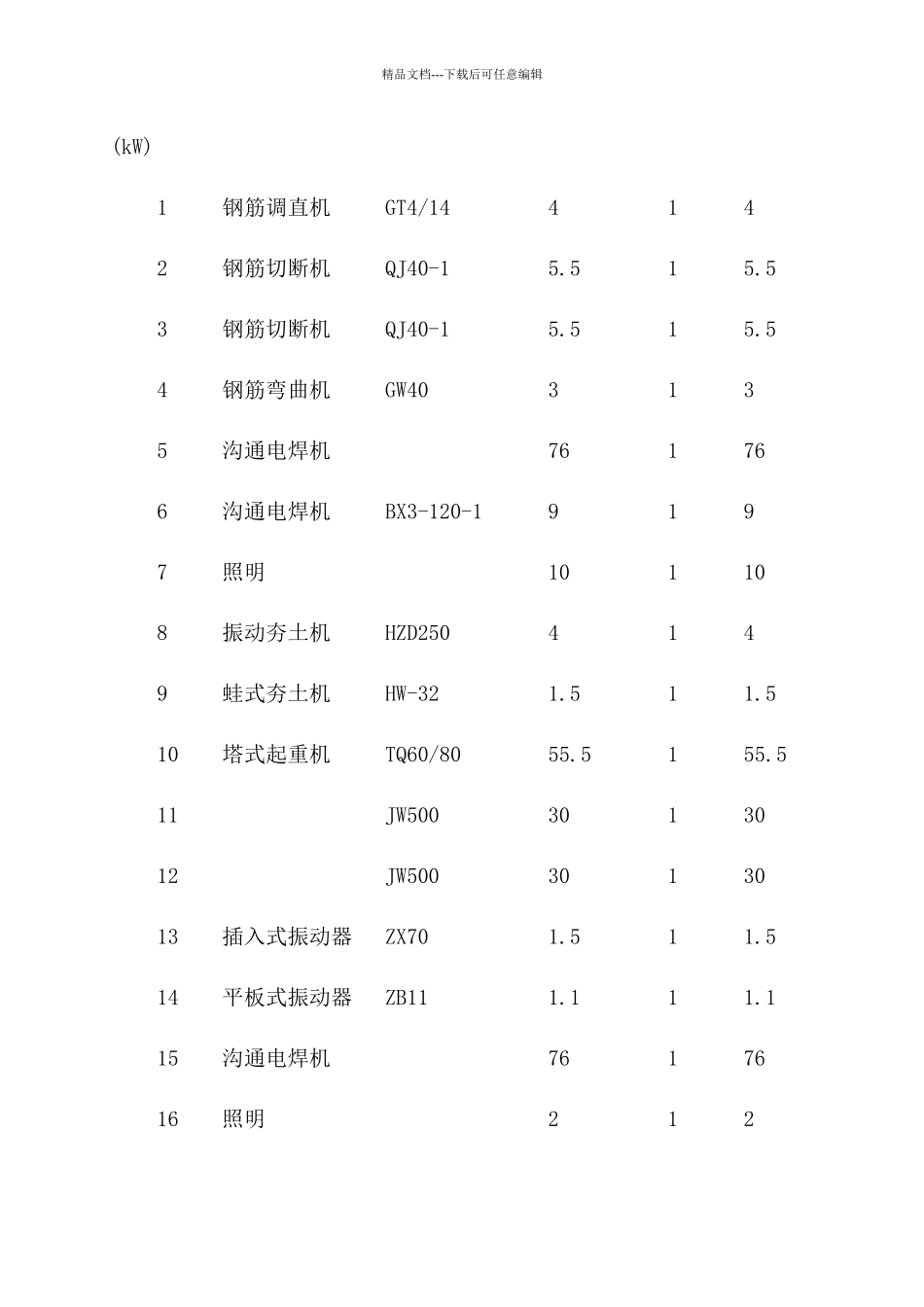

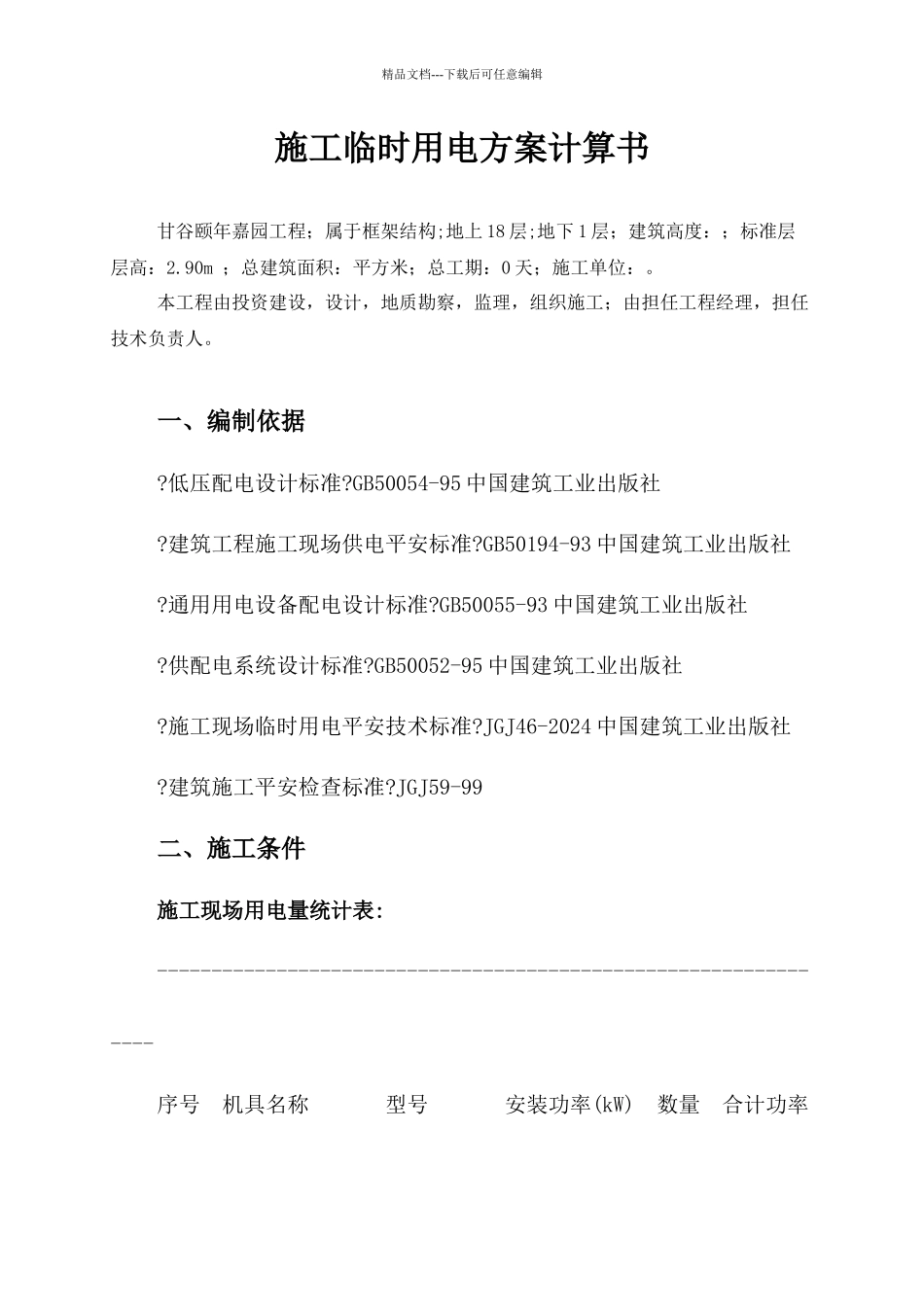

精品文档---下载后可任意编辑施工临时用电方案计算书甘谷颐年嘉园工程；属于框架结构;地上 18 层;地下 1 层；建筑高度：；标准层层高：2.90m ；总建筑面积：平方米；总工期：0 天；施工单位：。本工程由投资建设，设计，地质勘察，监理，组织施工；由担任工程经理，担任技术负责人。一、编制依据?低压配电设计标准?GB50054-95 中国建筑工业出版社?建筑工程施工现场供电平安标准?GB50194-93 中国建筑工业出版社?通用用电设备配电设计标准?GB50055-93 中国建筑工业出版社?供配电系统设计标准?GB50052-95 中国建筑工业出版社?施工现场临时用电平安技术标准?JGJ46-2024 中国建筑工业出版社?建筑施工平安检查标准?JGJ59-99二、施工条件施工现场用电量统计表:----------------------------------------------------------------序号 机具名称 型号 安装功率(kW) 数量 合计功率精品文档---下载后可任意编辑(kW)1 钢筋调直机 GT4/14 4 1 4 2 钢筋切断机 QJ40-1 5.5 1 5.5 3 钢筋切断机 QJ40-1 5.5 1 5.5 4 钢筋弯曲机 GW40 3 1 3 5 沟通电焊机 76 1 76 6 沟通电焊机 BX3-120-1 9 1 9 7 照明 10 1 10 8 振动夯土机 HZD250 4 1 4 9 蛙式夯土机 HW-32 1.5 1 1.5 10 塔式起重机 TQ60/80 55.5 1 55.5 11 JW500 30 1 30 12 JW500 30 1 30 13 插入式振动器 ZX70 1.5 1 1.5 14 平板式振动器 ZB11 1.1 1 1.1 15 沟通电焊机 76 1 76 16 照明 2 1 2 精品文档---下载后可任意编辑17 混凝土输送泵 HB-15 90 1 90 18 木工圆锯 MJ106 5.5 1 5.5 19 照明 10 1 10 ------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采纳 380V 低压供电，设一配电总箱，内有计量设备，采纳 TN-S 系统供电。(3)根据施工现场用电设备布置情况，采纳导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电，两级防护。(4)根据?JGJ46-2024?规定制定施工组织设计，接地电阻 R≤4Ω。2、确定用电负荷:(1)、钢筋调直机Kx = 0.3 CosPjs×4 = 1.2 kWQjs = Pjs× tgφ=1.2×1.02 = 1.22 kvar(2)、钢筋切断机精品文档---下载后可任意编辑Kx = 0.3 CosPjs×5.5 = 1.65 kWQjs = Pjs× tgφ=1.65×1.02 =...
