生态挡墙施工方案

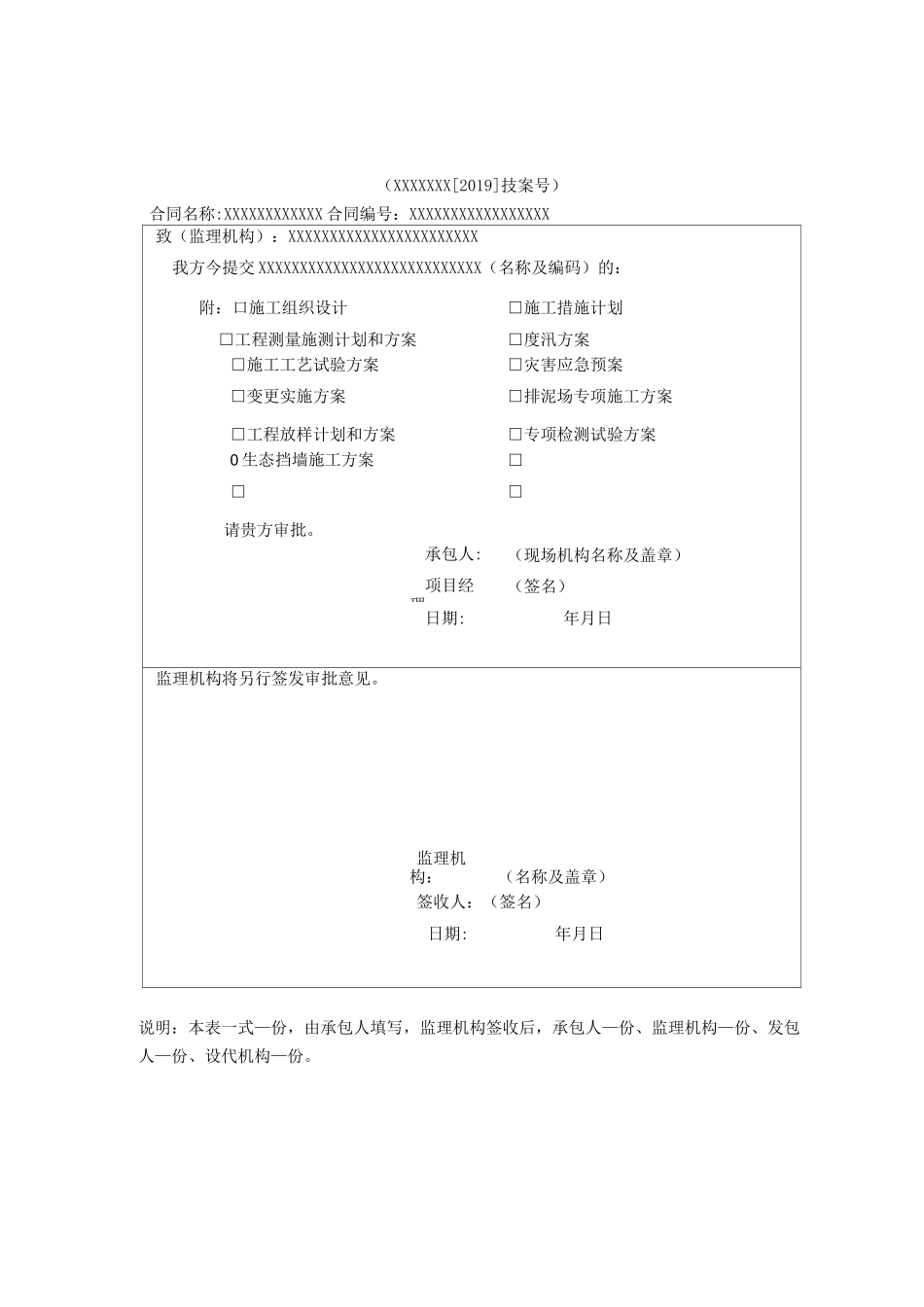

（XXXXXXX[2019]技案号）合同名称:XXXXXXXXXXXX 合同编号：XXXXXXXXXXXXXXXXX致（监理机构）：XXXXXXXXXXXXXXXXXXXXXXX我方今提交 XXXXXXXXXXXXXXXXXXXXXXXXXXX（名称及编码）的：附：口施工组织设计□施工措施计划□工程测量施测计划和方案□度汛方案□施工工艺试验方案□灾害应急预案□变更实施方案□排泥场专项施工方案□工程放样计划和方案□专项检测试验方案0 生态挡墙施工方案□□□请贵方审批。承包人:（现场机构名称及盖章）项目经理:（签名）日期:年月日监理机构将另行签发审批意见。监理机构：（名称及盖章）签收人：（签名）日期:年月日说明：本表一式—份，由承包人填写，监理机构签收后，承包人—份、监理机构—份、发包人—份、设代机构—份。XXXXXXXXXXXXXXXXXX 河道综合整治工程项目编制人:审核人:审批人:XXXXXXXXXXXXXX 河道综合整治工程项目生态挡墙施工方案1、工程概况XXXXXXXXXXXXXXXX2、生态挡墙结构形式本工程石路浜和尧太河采用生态砌块护岸，生态砖规格分为 A/B/C/D/E 型五种规格，其中石路浜挡墙断面形式如下：尧太河生态挡墙形式如下：*理躬lCnrr(yiMi1272BC欣 m 上二 a*K*I 朗则師旳缈 * 如 Si 蹲ii 丽CWWSJUi^OW.4git 鮒 Mi 也 朋qooc300020£O.5D€»3500—基础施工 I>基础浇筑、砖体铺设、固定=A 铺设格栅封顶施工 w；1回填2、生态挡墙施工2.1 施工流程4.2 施工方法所有的生态砌块都应按施工图或现场工程师要求的标高和方向进行摆放。生态块的摆放同时需符合生产厂家的建议。垒后的墙面与设计要求相比在水平和竖直方向每 3m 差±3cm。第一层生态砌块应放置在砼基础上，对放好的生态砌块进行沿墙纵向平直度和悝 5 他Sta04W平面水平度检查。为确保墙体的施工质量，第一层生态砌块的摆放是非常重要的。施工人员应确保生态块与垫层完整接触。按照墙体放线位置逐一的并肩摆放生态砌块，可通过拉线进行放线。对于弧形挡土墙，可根据生产厂家的推荐意见进行摆放。检查生态砌块的沿墙纵向的平直度与平面的水平度，若需要则进行调整。该层砌块全部安装好后，可按下列工序顺序施工：铺设土工布—填料—压实—铺设土工格栅—铺设土工布—填料—压实—安装上一层面板—填碎石—铺设土工格栅。砌块后侧反滤层碎石料的厚度不得小于 50cm，或按照设计图纸的要求，对墙后排水骨料的正确回填可使墙面排水，可在排水骨料与其后填土间放置土工布作为防渗骨料与土体掺混的措施。生态砌块摆好后采用 HRB40...
