消防水管施工方案

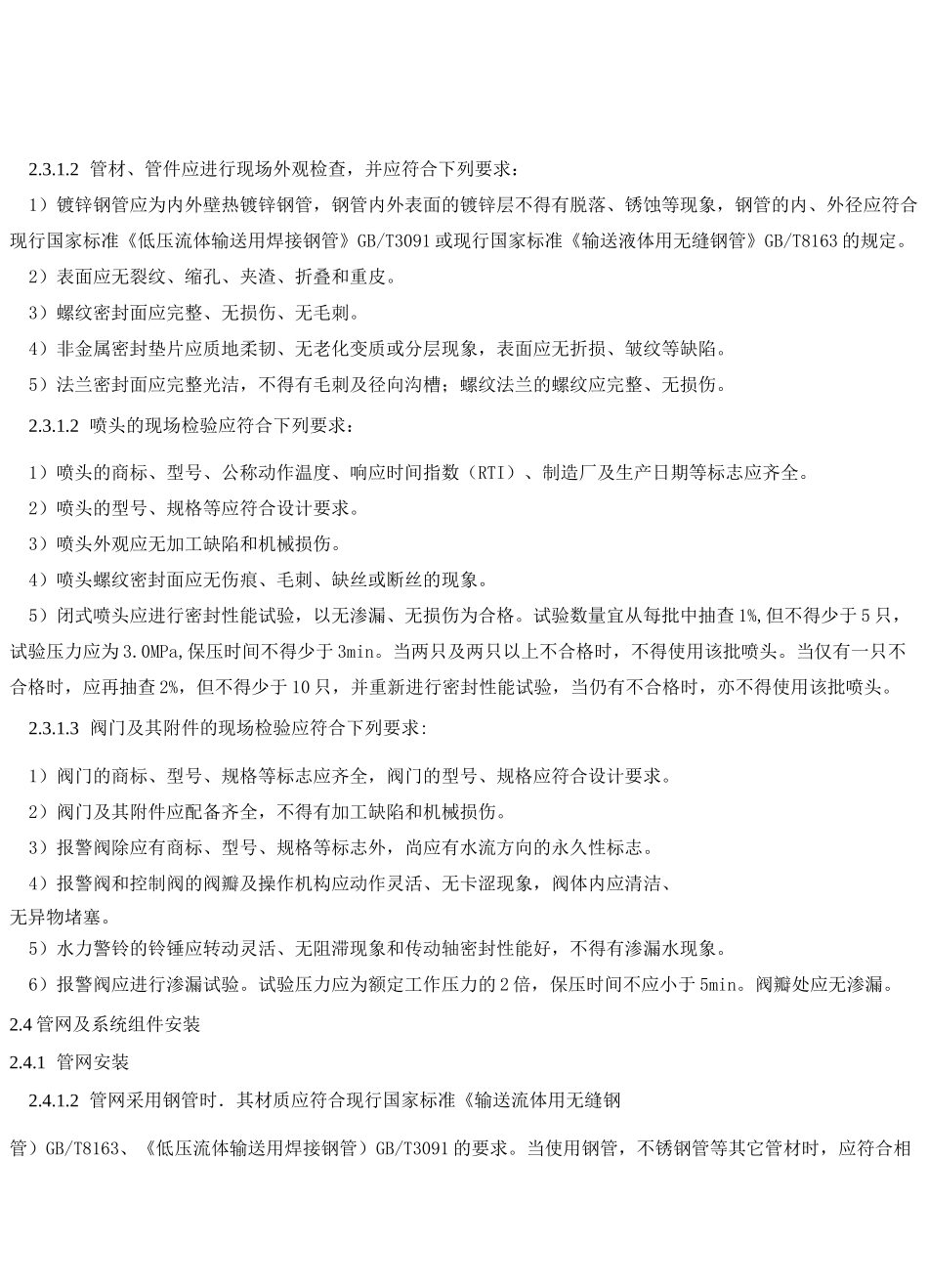

一、概况项目的消防水管道包含 1#建筑三、四层洁净区域内的自动喷水灭火管路系统以及消火栓管路系统。喷淋系统管道约 80000 米，喷头约 17000 个；消火栓系统管道约 600 米，消火栓箱约 90 台。安全规范的指导施工，使得消防管道的施工达到系统的设计要求。相关管道及配件必须有质量保证资料，有关安全技术资料交底要完成。自喷系统管道、阀门及附件均为 FM 认证的材料。二、施工工艺流程2.3 施工准备根据规范《自动喷水灭火系统施工及验收规范》GB50261-2005 要求:2.3.1 材料、设备管理2.3.1.1 自动喷水灭火系统施工前应对采用的系统组件、管件及其它设备、材料进行现场检查，并应符合下列要求:1）系统组件、管件及其它设备、材料，应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证或质量认证书。2）喷头、报警阀组、压力开关、水流指示器等系统主要组件，应经国家消防产品质量监督检验中心检测合格，自动排气阀、信号阀、泄压阀、减压阀、蝶阀、闸阀、压力表等，应经相应国家产品质量监督检验中心检测合格。2.1 喷淋系统施工工艺流程消防水管施工方案2.2 消火栓系统施工工艺流程2.3.1.2 管材、管件应进行现场外观检查，并应符合下列要求：1）镀锌钢管应为内外壁热镀锌钢管，钢管内外表面的镀锌层不得有脱落、锈蚀等现象，钢管的内、外径应符合现行国家标准《低压流体输送用焊接钢管》GB/T3091 或现行国家标准《输送液体用无缝钢管》GB/T8163 的规定。2）表面应无裂纹、缩孔、夹渣、折叠和重皮。3）螺纹密封面应完整、无损伤、无毛刺。4）非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷。5）法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。2.3.1.2 喷头的现场检验应符合下列要求：1）喷头的商标、型号、公称动作温度、响应时间指数（RTI）、制造厂及生产日期等标志应齐全。2）喷头的型号、规格等应符合设计要求。3）喷头外观应无加工缺陷和机械损伤。4）喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象。5）闭式喷头应进行密封性能试验，以无渗漏、无损伤为合格。试验数量宜从每批中抽查 1%,但不得少于 5 只，试验压力应为 3.0MPa,保压时间不得少于 3min。当两只及两只以上不合格时，不得使用该批喷头。当仅有一只不合格时，应再抽查 2%，但不得少于 10 只，并重新进行密封性能试验，当仍有不合格时，亦不得使用该批喷头。2.3.1.3 阀门及其...
