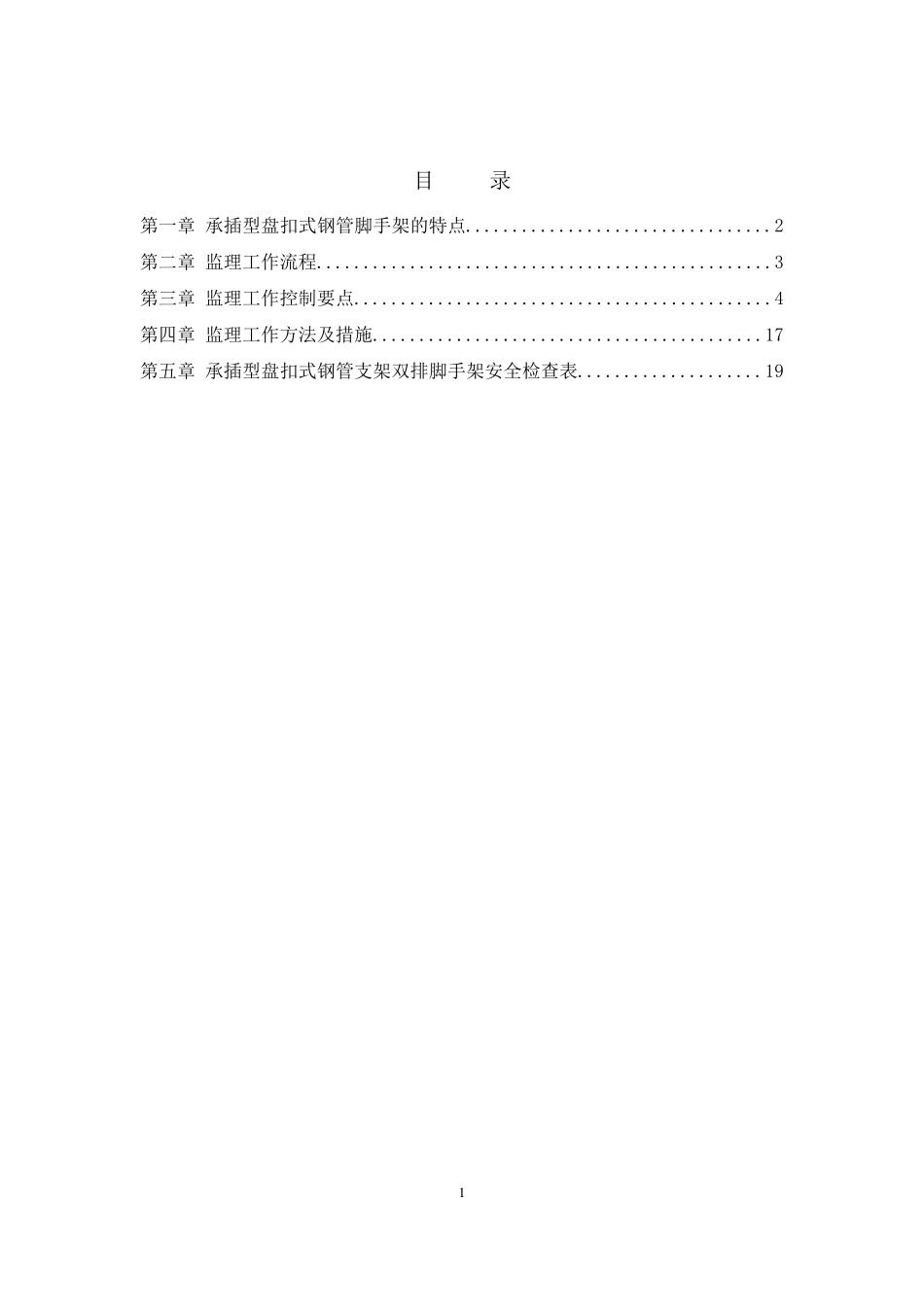

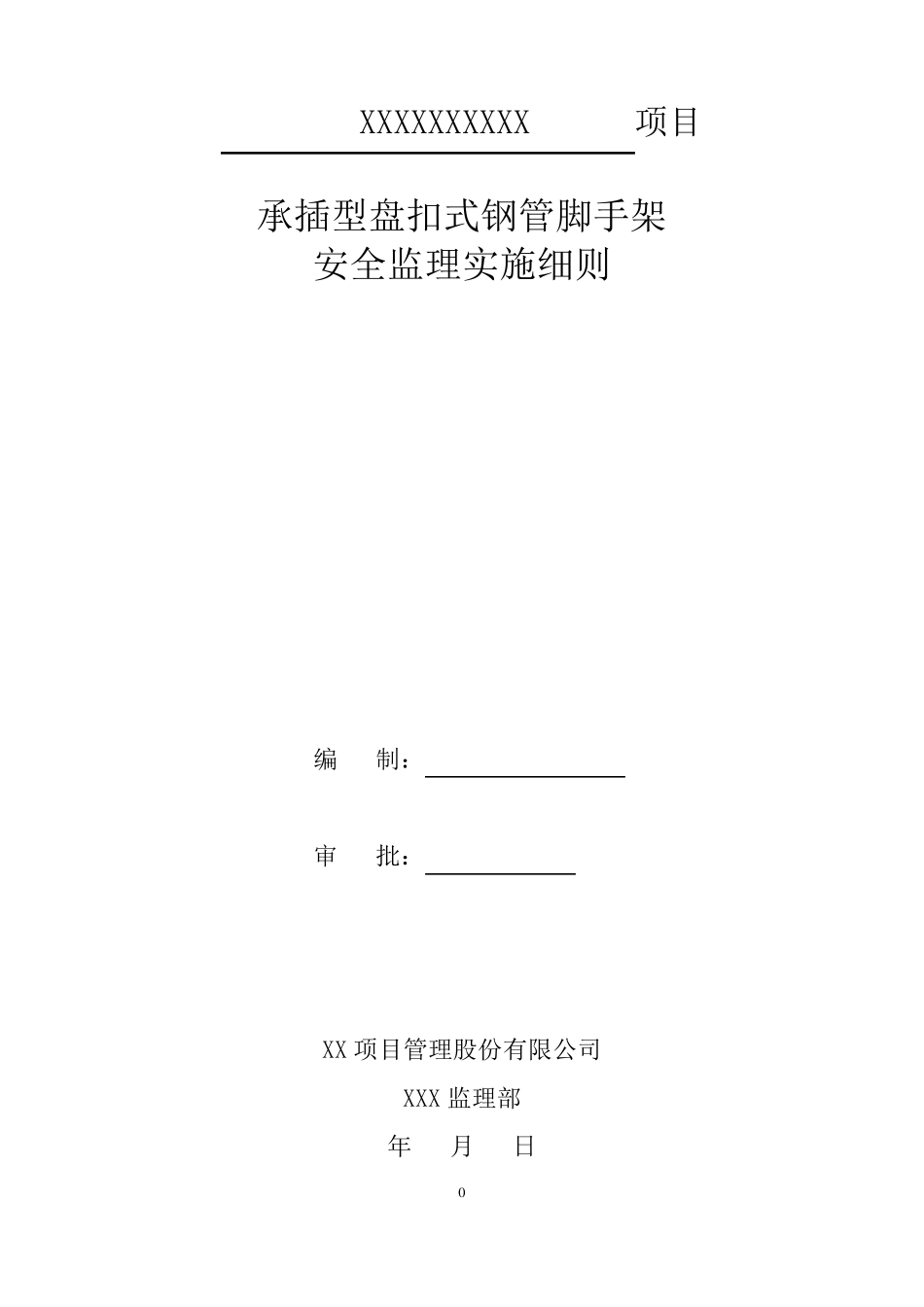

0 XXXXXXXXXX 项目 承插型盘扣式钢管脚手架 安全监理实施细则 编 制: 审 批: XX 项目管理股份有限公司 XXX 监理部 年 月 日 1 目 录 第一章 承插型盘扣式钢管脚手架的特点................................. 2 第二章 监理工作流程................................................. 3 第三章 监理工作控制要点............................................. 4 第四章 监理工作方法及措施.......................................... 17 第五章 承插型盘扣式钢管支架双排脚手架安全检查表.................... 19 2 第一章 承插型盘扣式钢管脚手架的特点 1.1、承插型盘扣式钢管支架 立杆采用套管承插连接,水平杆和斜杆采用杆端扣接头卡入连接盘,用楔形插销连接,形成结构几何不变体系的钢管支架。承插型盘扣式钢管支架由立杆、水平杆、斜杆、可调底座及可调托座等构配件构成。根据其用途可分为模板支架和脚手架两类。 本文只针对双排外脚手架编制监理细则。 1.2、编制依据 1)《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010 2)《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130—2011 3)《建筑施工安全检查标准》JGJ59-2011 4)《建筑施工脚手架安全技术统一标准》GB51210-2016 5) 《危险性较大的分部分项工程安全管理规定》(住房城乡建设部令第37号) 6)住房城乡建设部办公厅关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知(建办质〔2018〕31 号) 7) 《广东省住房和城乡建设厅关于房屋市政工程危险性较大的分部分项工程安全管理的实施细则》(粤建规范(2019)2 号) 1.3、承插型盘扣式钢管支架搭设双排脚手架的特点 用承插型盘扣式钢管支架搭设双排脚手架时,搭设高度不宜大于 24m。可根据使用要求选择架体几何尺寸,相邻水平杆步距宜选用2m,立杆纵距宜选用1.5m或 1.8m,且不宜大于 2.1m,立杆横距宜选用0.9m 或 1.2m。 3 第二章 监理工作流程 2.1、施工阶段安全监理工作流程 施工阶段安全监理工作流程图 4 2.2、 承 插 型 盘 扣 式 钢 管 支 架 搭 设 双 排 脚 手 架 监 理 流 程 第 三 章 监 理 工 作 控 制 要 点 3.1、 施 工 方 案 控 制 要 点 ★ 架 体 搭 设 应 编 制 专 项 施 工 方 案 , 方 案 应 进 行 设 计 计 算 ★ 专 项 施 工 方 案 应...
