承插式脚手架施工方案

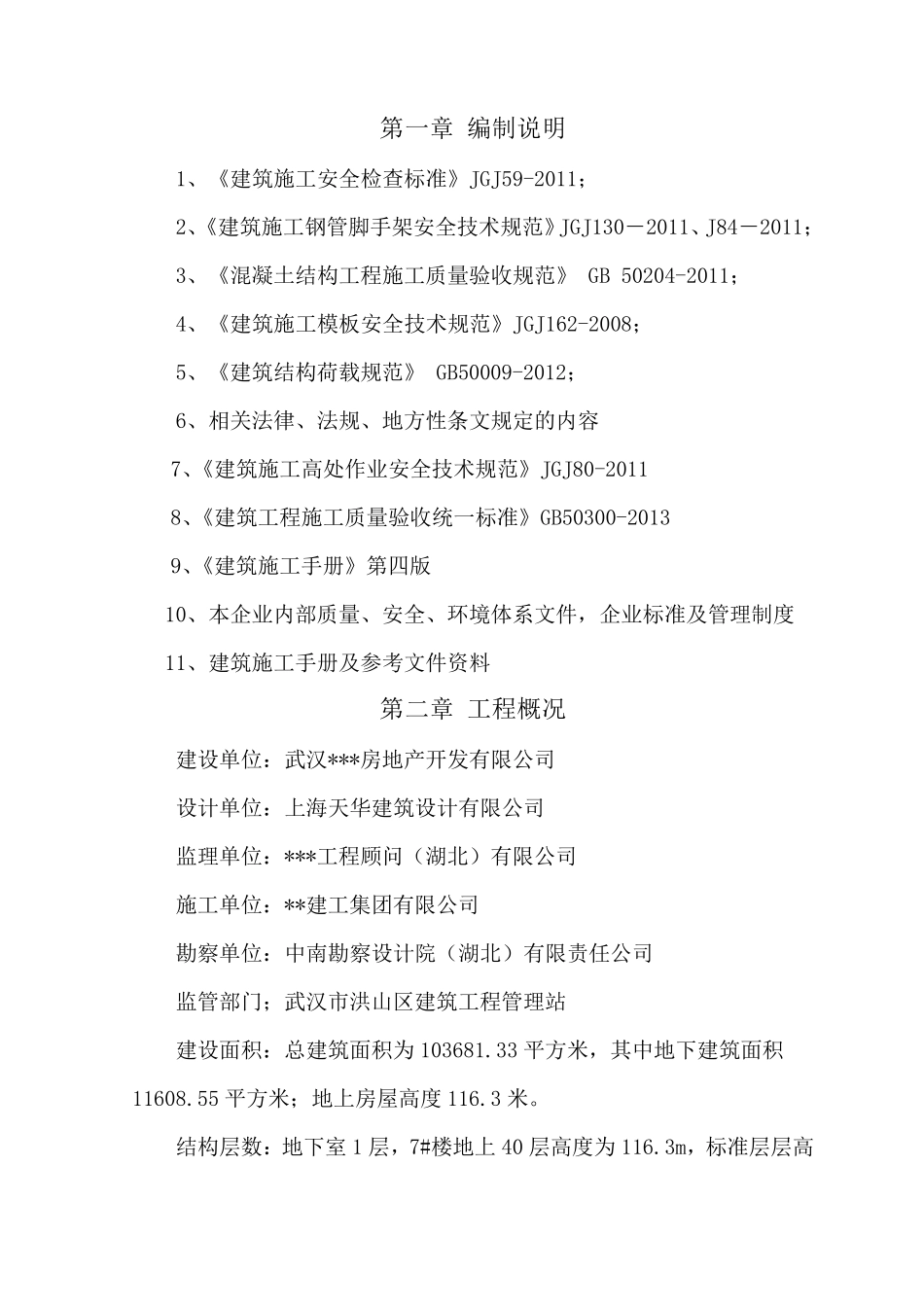

第一章编制说明1、《建筑施工安全检查标准》JGJ59-2011；2、《建筑施工钢管脚手架安全技术规范》JGJ130－2011、J84－2011；3、《混凝土结构工程施工质量验收规范》 GB 50204-2011；4、《建筑施工模板安全技术规范》JGJ162-2008；5、《建筑结构荷载规范》 GB50009-2012；6、相关法律、法规、地方性条文规定的内容7、《建筑施工高处作业安全技术规范》JGJ80-20118、《建筑工程施工质量验收统一标准》GB50300-20139、《建筑施工手册》第四版10、本企业内部质量、安全、环境体系文件，企业标准及管理制度11、建筑施工手册及参考文件资料第二章工程概况建设单位：武汉***房地产开发有限公司设计单位：上海天华建筑设计有限公司监理单位：***工程顾问（湖北）有限公司施工单位：**建工集团有限公司勘察单位：中南勘察设计院（湖北）有限责任公司监管部门；武汉市洪山区建筑工程管理站建设面积：总建筑面积为 103681.33 平方米，其中地下建筑面积11608.55 平方米；地上房屋高度 116.3 米。结构层数：地下室 1 层，7#楼地上 40 层高度为 116.3m，标准层层高第1 页2.9 米，8#、9#楼地上34 层，高度为98.9m，标准层层高2.9 米（局部28 层高度为81.5m）。结构形式：剪力墙。质量目标：合格。第三章承插式脚手架介绍承插式脚手架是由承插型盘扣式钢管支架衍生出来的一种新型建筑支撑系统。与盘扣式钢管支架相比具有承载力大，搭建速度快，稳定性强，易于管理等特点。承插式脚手架在脚手架发展史上实现了三个第一：即“第一个”实现了钢管脚手架在结构上无任何专门的锁紧零件；“第一个”实现了在钢管脚手架上无任何活动零件；“第一个”实现了我国对整体新型钢管脚手架的自主知识产权。该产品已被普遍使用于路桥、市政工程中，在房建工程中正被广泛运用。第四章施工特点承插式脚手架是新型的一种便捷式支撑脚手架，它有点类似碗扣架又优于碗扣架，具有可靠的双向自锁能力；解决了传统脚手架靠人工锁紧的不足。无任何活动零件；撘拆速度是普通脚手架的8-10倍。运输、储存、搭设、拆除方便快捷；受力性能合理；能更好的满足施工安全的需要；可以自由调节；产品标准化包装；组装合理，它的安全性、稳定性好于碗扣式、优于门式脚手架。第2 页第五章架体组成承插式是脚手架由于设计上的特点，只要用铁锤敲击横杆上横插头即可锁紧，横杆上加荷载时，锁紧更可靠。每只轮扣上可同时插接四支横杆，四支横杆互为90 度。立杆：立杆高度选用2.5m 规格...
