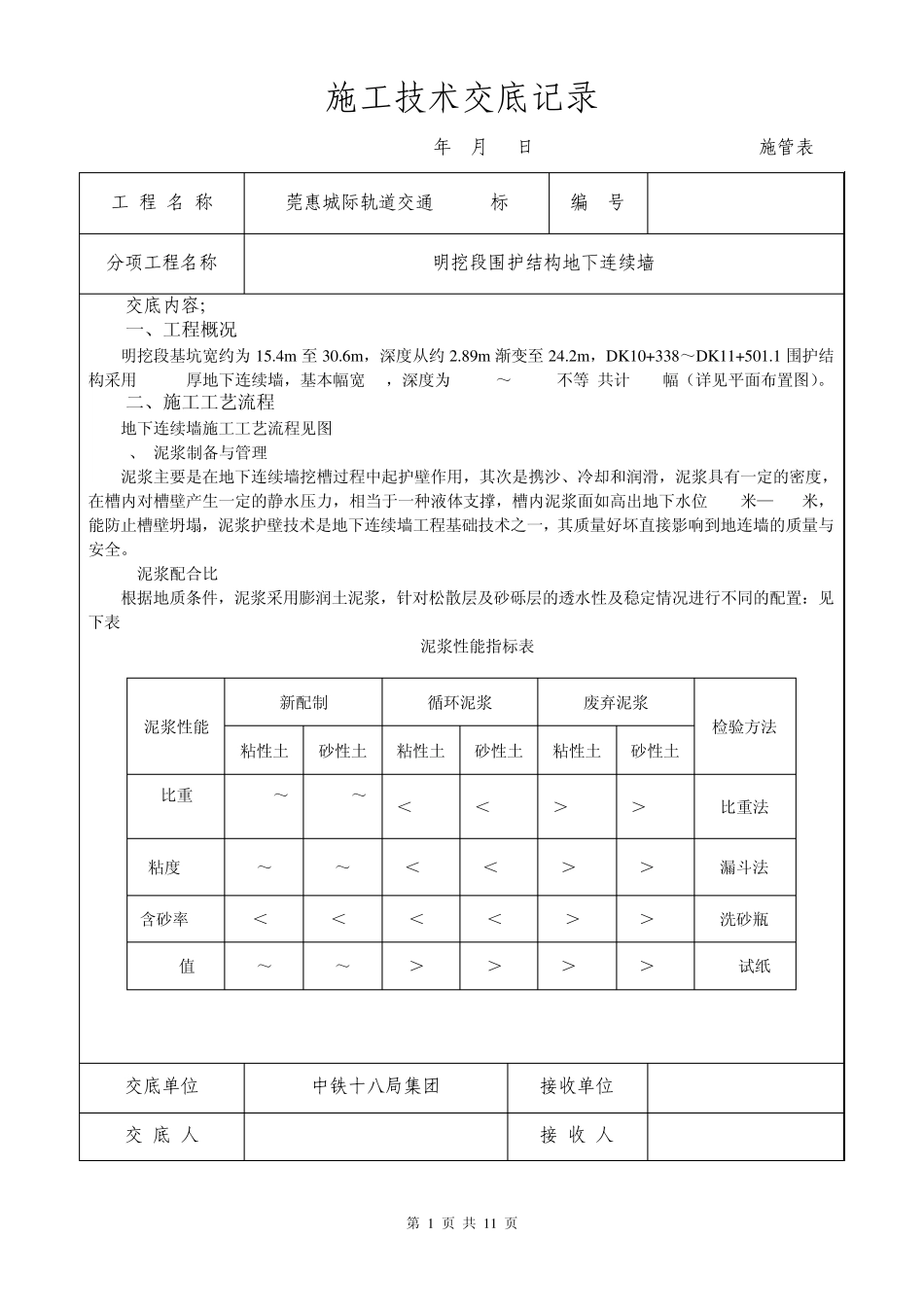

第 1 页 共 11 页 施工技术交底记录 2010年1月22日 施管表5 工 程 名 称 莞惠城际轨道交通GZH-2标 编 号 分项工程名称 明挖段围护结构地下连续墙 交底内容； 一、工程概况 明挖段基坑宽约为15.4m 至30.6m，深度从约2.89m 渐变至24.2m，DK10+338～DK11+501.1 围护结构采用800mm厚地下连续墙，基本幅宽6m，深度为20.9m～26.3m不等,共计397幅（详见平面布置图）。 二、施工工艺流程 地下连续墙施工工艺流程见图1 1、 泥浆制备与管理 泥浆主要是在地下连续墙挖槽过程中起护壁作用，其次是携沙、冷却和润滑，泥浆具有一定的密度，在槽内对槽壁产生一定的静水压力，相当于一种液体支撑，槽内泥浆面如高出地下水位0.5米—1.0米，能防止槽壁坍塌，泥浆护壁技术是地下连续墙工程基础技术之一，其质量好坏直接影响到地连墙的质量与安全。 1)泥浆配合比 根据地质条件，泥浆采用膨润土泥浆，针对松散层及砂砾层的透水性及稳定情况进行不同的配置：见下表 泥浆性能 新配制 循环泥浆 废弃泥浆 检验方法 粘性土 砂性土 粘性土 砂性土 粘性土 砂性土 比重(g/cm3) 1.04～1.05 1.06～1.08 ＜1.10 ＜1.15 ＞1.25 ＞1.35 比重法 粘度(s) 20～24 25～30 ＜25 ＜35 ＞50 ＞60 漏斗法 含砂率(%) ＜3 ＜4 ＜3 ＜5 ＞8 ＞11 洗砂瓶 PH值 8～9 8～9 ＞8 ＞8 ＞14 ＞14 PH试纸 泥浆性能指标表 交底单位 中铁十八局集团 接收单位 交 底 人 接 收 人 第 2 页 共 1 1 页 施工技术交底记录 2010年1月22日 施管表5 工 程 名 称 莞惠城际轨道交通GZH-2标 编 号 分项工程名称 明挖段围护结构地下连续墙 交底内容； 图1 地下连续墙施工工艺流程图 2 )泥浆循环 ① 在挖槽过程中，泥浆由循环池注入开挖槽段，边开挖边注入，保持泥浆液面距离导墙面 0.2米左右，并高于地下水位 1米以上。 交底单位 中铁十八局集团 接收单位 交 底 人 接 收 人 废浆池 泥浆制备(新浆池) 循环池 沉淀池 筑导墙 挖槽（冲槽） 清槽及清刷接头 吊放接头管及钢筋笼 浇灌架就位插入导管 浇灌水下砼 拔接头管 泥浆排放 泥浆储存池 主泥浆储存池 槽口 泥浆储存池 废浆运出场 第 3 页 共 1 1 页 施工技术交底记录 2010年1月22日 施管表5 工 程 名 称 莞惠城际轨道交通GZH-2标 编 号 分项工程名称 明挖段围护结构地下连续墙 交底内容； ② 入岩和...
