技术设计方案文档模板V1.0

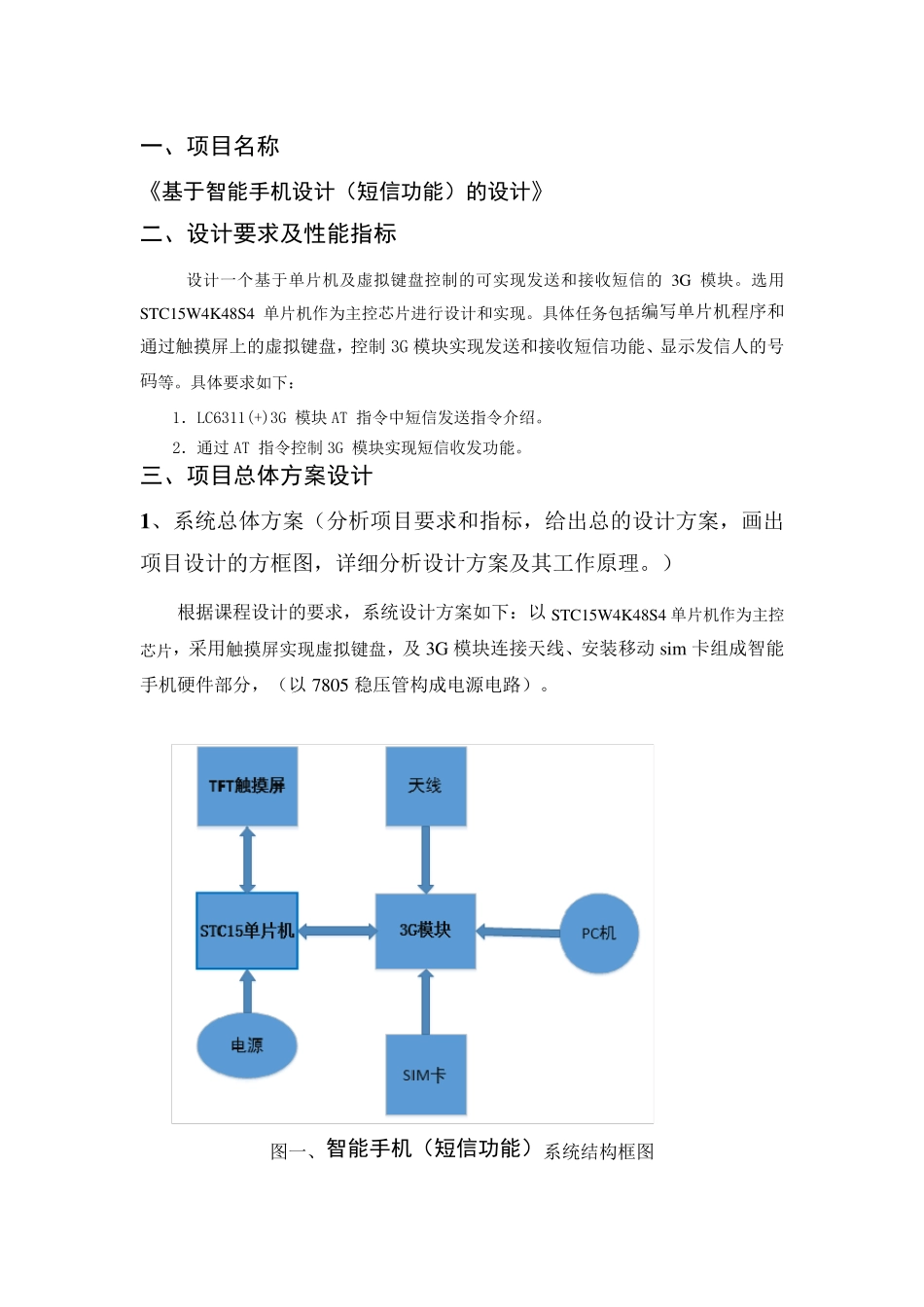

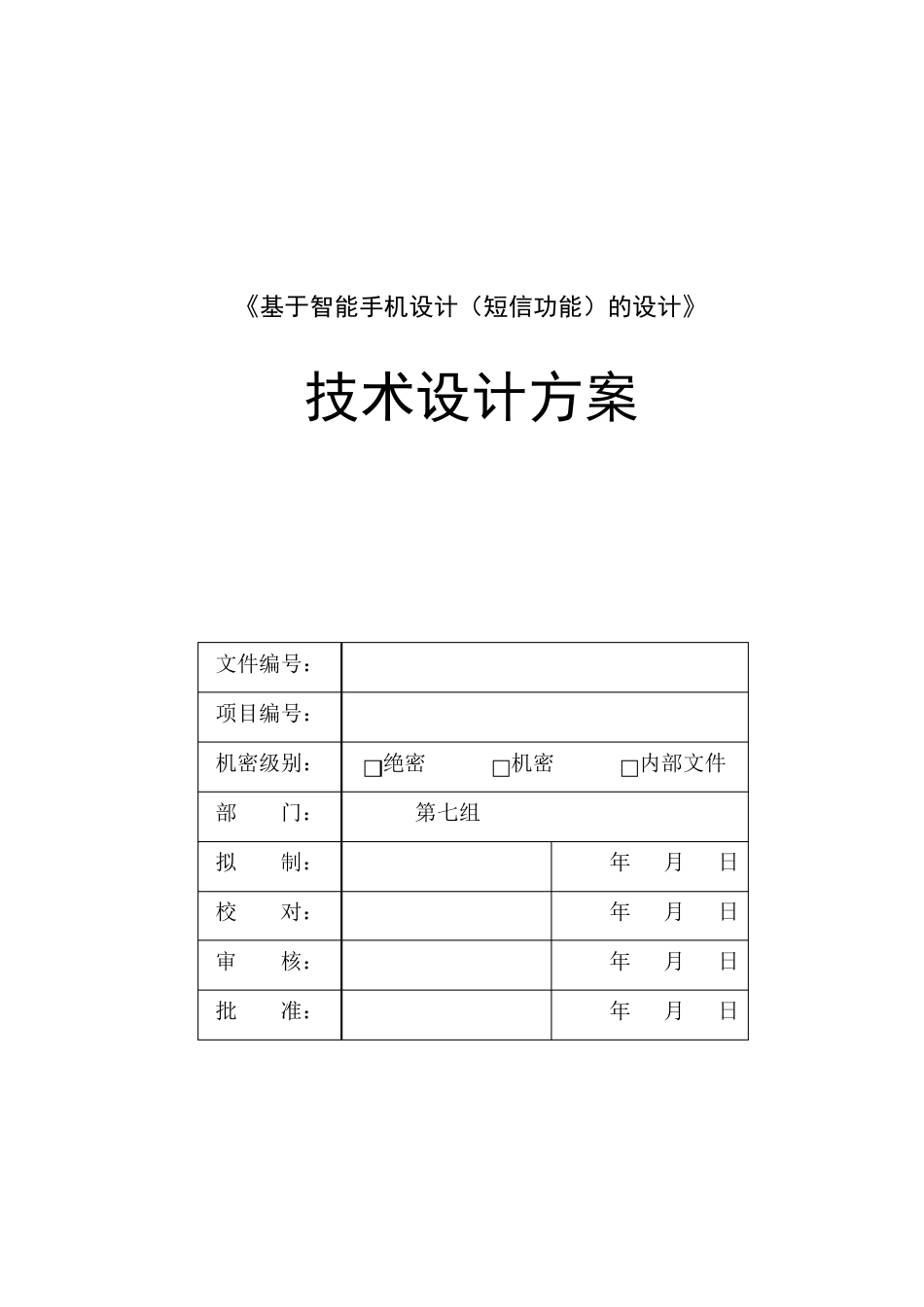

文件编号： 项目编号： 机密级别： 绝密 机密 内部文件 部 门： 第七组 拟 制： 年 月 日 校 对： 年 月 日 审 核： 年 月 日 批 准： 年 月 日 《基于智能手机设计（短信功能）的设计》 技术设计方案 文档修订记录 日期 版本 说明 作者 2015.6.25 V 1.0 文档生成 填写自己的姓名 一、项目名称 《基于智能手机设计（短信功能）的设计》 二、设计要求及性能指标 设计一个基于单片机及虚拟键盘控制的可实现发送和接收短信的3G 模块。选用STC15W4K48S4 单片机作为主控芯片进行设计和实现。具体任务包括编写单片机程序和通过触摸屏上的虚拟键盘，控制3G 模块实现发送和接收短信功能、显示发信人的号码等。具体要求如下： 1．LC6311(+)3G 模块AT 指令中短信发送指令介绍。 2．通过AT 指令控制3G 模块实现短信收发功能。 三、项目总体方案设计 1 、系统总体方案（分析项目要求和指标，给出总的设计方案，画出项目设计的方框图，详细分析设计方案及其工作原理。） 根据课程设计的要求，系统设计方案如下：以 STC15W4K48S4 单片机作为主控芯片，采用触摸屏实现虚拟键盘，及3G 模块连接天线、安装移动 sim 卡组成智能手机硬件部分，（以 7805 稳压管构成电源电路）。 图一、智能手机（短信功能）系统结构框图 短信收发就是能够实现给已入网的手机发送短信，同时能接收短信及显示发信人的号码的功能。为了实现这样的功能，就需要触摸屏模块，这类似于手机上的显示屏和模拟键盘，而接收和发送信息都需要经过有信息处理功能的微处理器和实现收发信息功能的3G 模块。此外还需要电源模块来提供能量。 系统的基本原理： 1.短信的发送：触摸屏将要发送的信息给微处理器处理后通过3G 模块发送出去。 2.短信的接收：3G 模块将接收到的信息传送给微处理器来处理，然后将处理结果送到触摸屏执行。 2 、关键技术、设计难点及其解决方案（项目中的关键技术是什么？可能会遇到哪些设计难点？你的解决方案是什么？） 难点：触摸区域和要显示文字的区域难以确定 解决方案：通过画圆或矩形来确定要显示的区域，再使用函数实现触摸区域的准确或保证显示要出现的内容，最后删除画圆或矩形的函数。以实现要达到的目的。 四、项目详细方案设计 1 、核心器件选型（分析核心器件有哪些？选型的依据和原则是什么？有哪些可以选择的器件？为什么要选择最终的那个器件？) 单片机STC15W4K48S4： 宏晶...
