投影仪头子焊接及接线方法

投影仪头子焊接及接线方法_第1页
1/6
投影仪头子焊接及接线方法_第2页
2/6
投影仪头子焊接及接线方法_第3页
3/6

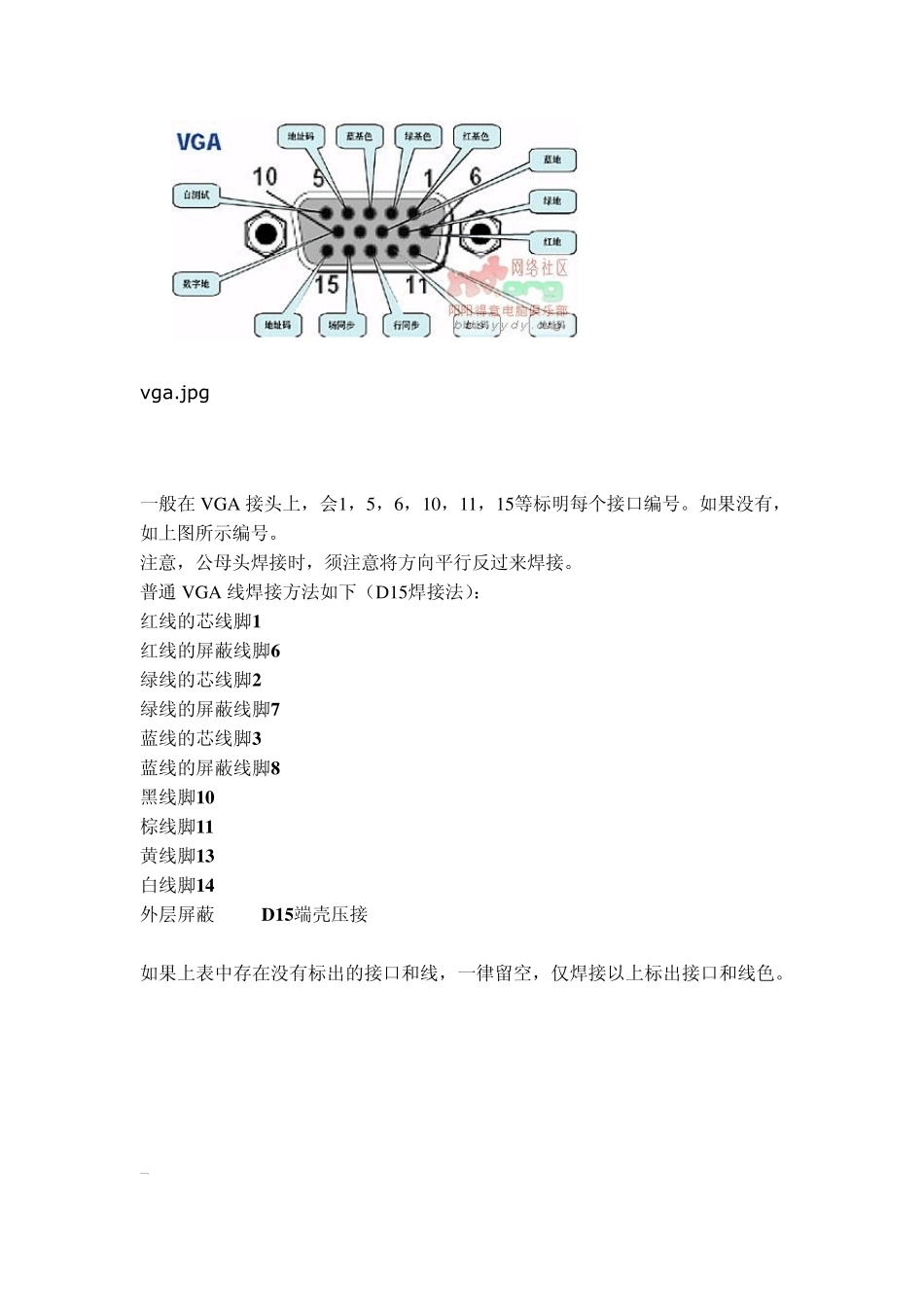

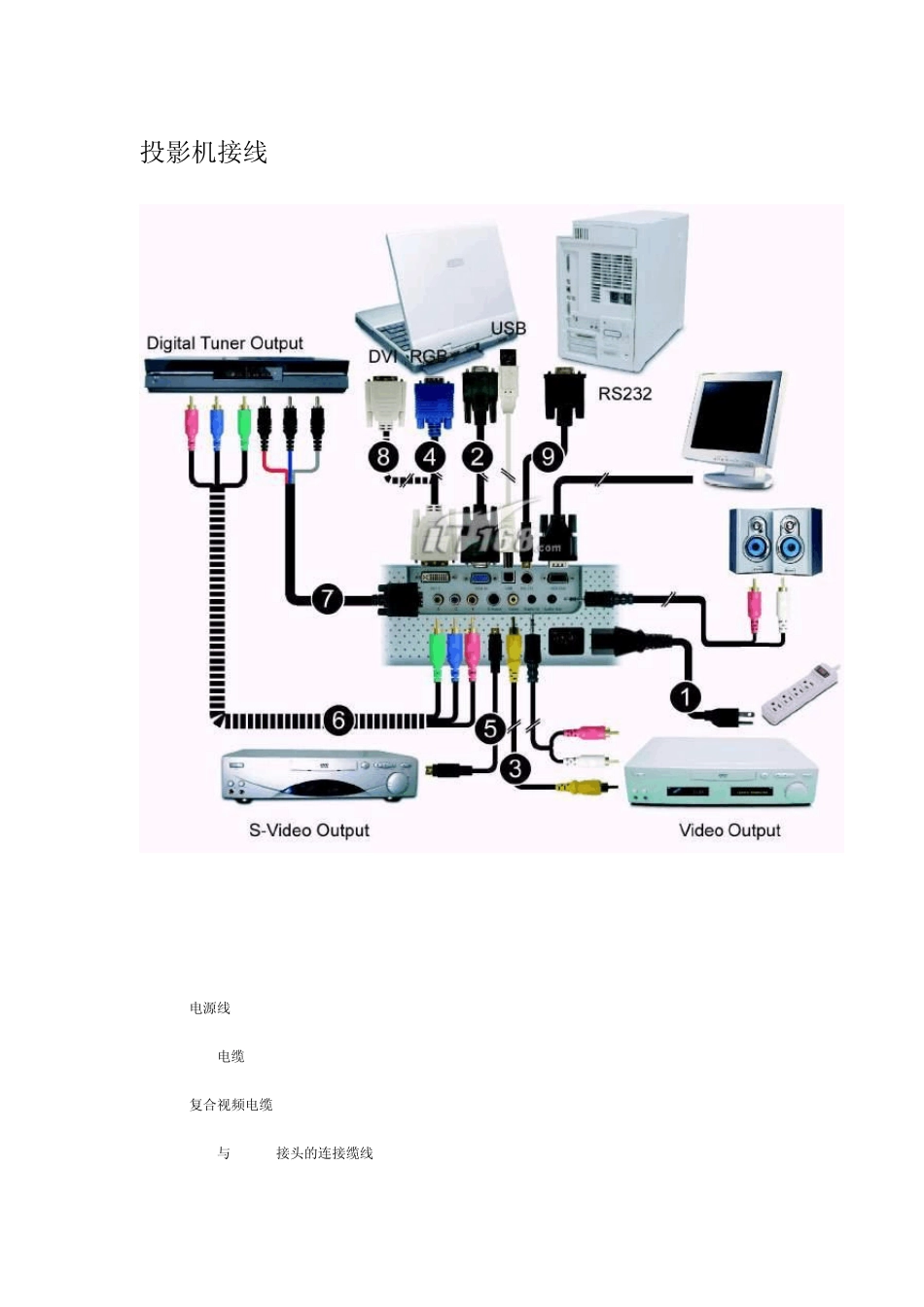

vga.jpg 一般在V G A 接头上,会1,5,6,10,11,15等标明每个接口编号。如果没有,如上图所示编号。 注意,公母头焊接时,须注意将方向平行反过来焊接。 普通 V G A 线焊接方法如下(D 15焊接法): 红线的芯线脚1 红线的屏蔽线脚6 绿线的芯线脚2 绿线的屏蔽线脚7 蓝线的芯线脚3 蓝线的屏蔽线脚8 黑线脚10 棕线脚11 黄线脚13 白线脚14 外层屏蔽 D 15端壳压接 如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。 投影机接线 1. 电源线 2. vga 电缆 3. 复合视频电缆 4. dvi 与 d-sub 接头的连接缆线 5. s- 视频电缆 6. ypbpr 的rca 组件缆线 7. hdtv/ 组件(选配附件)的d-sub 与rca 连接缆线 8. dvi 到dvi 连接线( 备用附件) 9. rs232 电缆( 备用附件) *为确保投影机与计算机正常工作,请对您的图形卡进行配置,使其分辨率小于或者等于1024x768 。显示模式定时一定要与投影机兼容。请参阅第26 页“兼容模式”一节。 标准15针 VGA 显示接口定义及焊接方法 2008-05-30 09:00 VGA 15 针母插座 VGA 15 针公插头 VGA 是 Video Graphics Adapter(Array ) 的缩写,信号类型为模拟类型。 常用模拟计算机信号接口:VGA 接口和 RGB 接口 VGA 接口引脚定义 管脚 定义 1 红基色 red 2 绿基色 green 3 蓝基色 blu e 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 6 红地 7 绿地 8 蓝地 9 保留 ( 各家定义不同 ) 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 ( 各家定义不同 ) 计算机D15 VGA 插头的焊接方法 选择 3+4 计算机视频线的传统焊法为:(注意 D15 接头一定选用金属外壳) 3+4 线 D15 插头 红线的芯线 脚 1 红线的屏蔽线 脚 6 绿线的芯线 脚 2 绿线的屏蔽线 脚 7 蓝线的芯线 脚 3 蓝线的屏蔽线 脚 8 黑线 脚 10 棕线 脚 11 黄线 脚 13 白线 脚 14 外层屏蔽 D15 端壳压接 在实际操作中,还有一种非常简单适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线; 外层屏蔽压接到 D15插头端壳,褐线和黑线不用接,但是要剪齐,以防和其他线串接。 RGB 接口 专业的显示设备除了有 D15 接口外,还有 rgbhv 的 BNC 接口,如图: RGB 线的连接示意 RGB 的焊接方法 用 75 欧的 BNC 头一一对应焊接即可,非常简单。 特殊连接线--D15转RGBHV 连接 RBGHV D15 红线的芯线 脚 1 红线的屏蔽线 脚 6 绿线的芯线 脚 2 绿线的屏蔽线 脚 7 蓝线的芯线 脚 3 蓝线的屏蔽线 脚 8 黑线的芯线 脚 13 黑线的屏蔽线 脚 10 黄线的芯线 脚 14 黄线的屏蔽线 脚 11 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地
