机械零件课程设计任务书

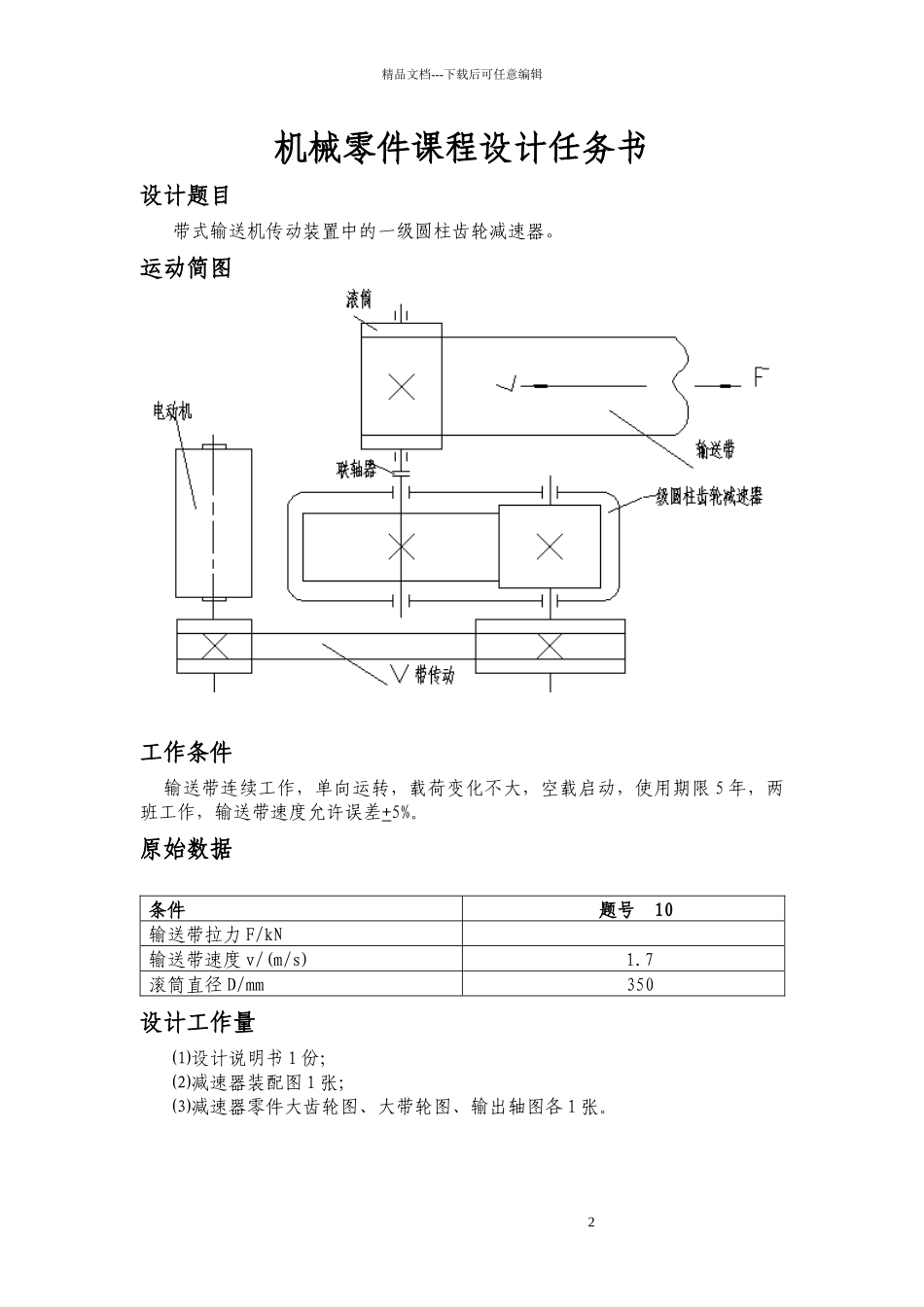

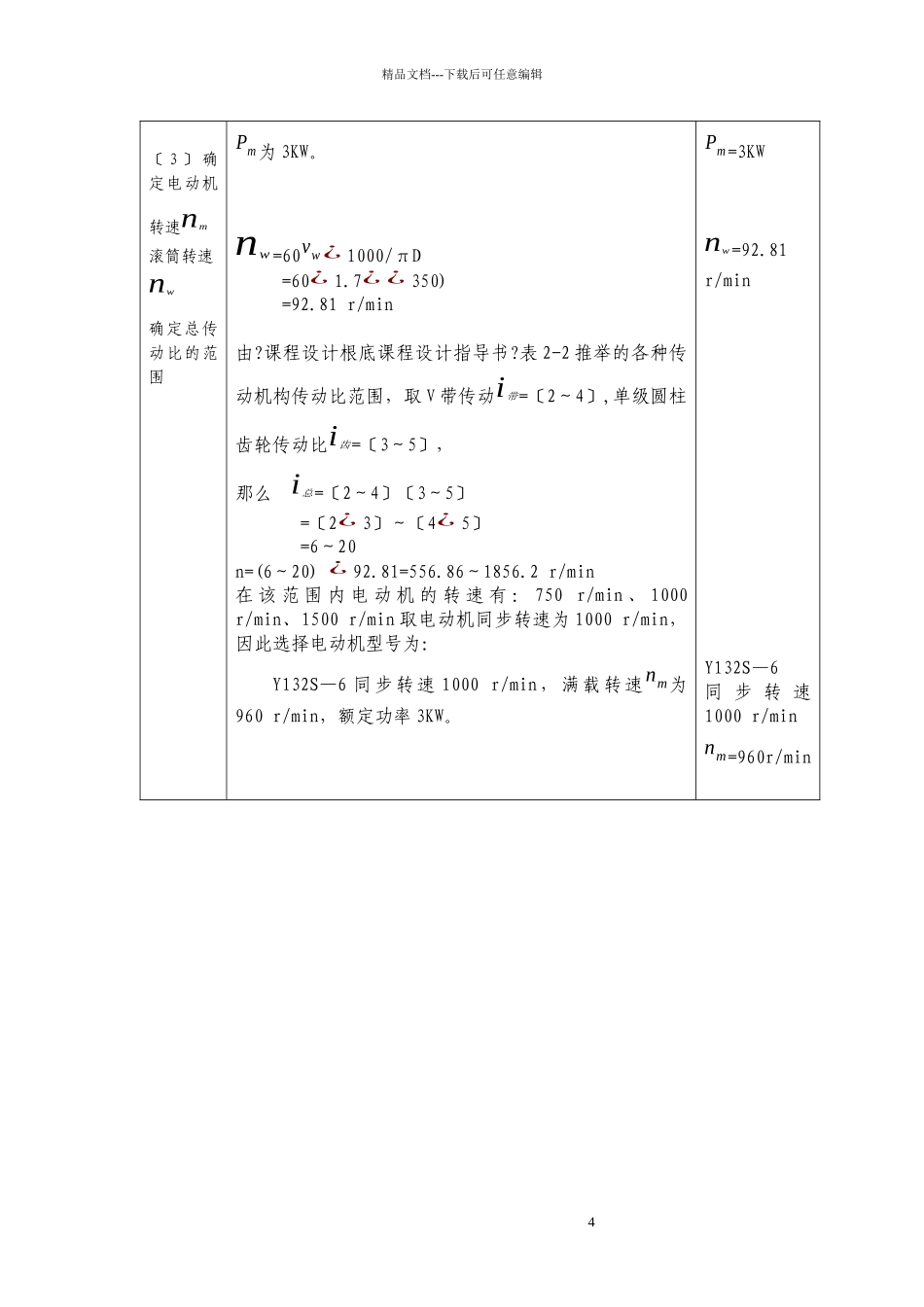

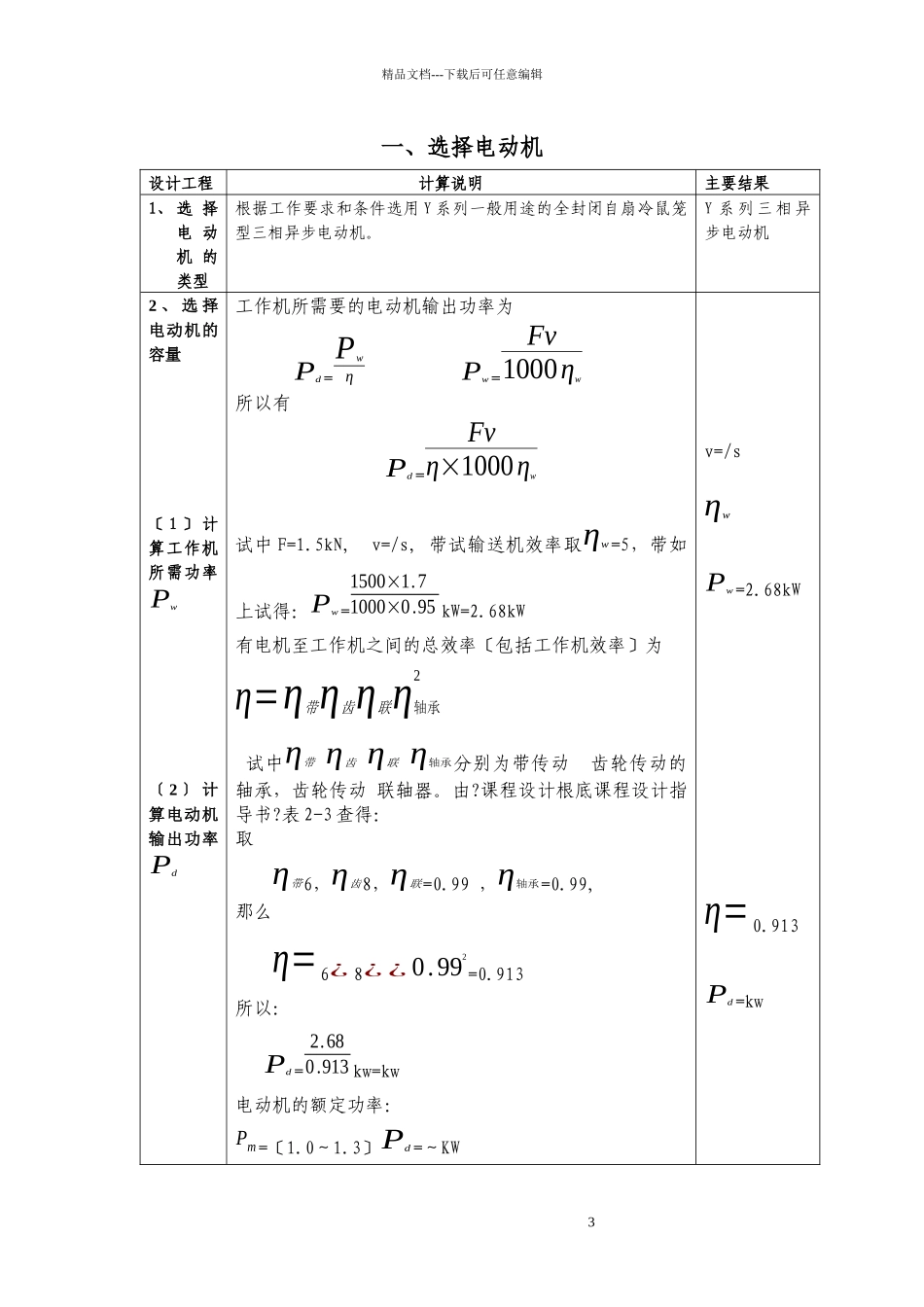

精品文档---下载后可任意编辑机械零件课程设计任务书设计题目带式输送机传动装置中的一级圆柱齿轮减速器。运动简图工作条件 输送带连续工作，单向运转，载荷变化不大，空载启动，使用期限 5 年，两班工作，输送带速度允许误差+5%。原始数据 条件题号 10输送带拉力 F/kN输送带速度 v/(m/s)1.7 滚筒直径 D/mm350设计工作量⑴设计说明书 1 份；⑵减速器装配图 1 张；⑶减速器零件大齿轮图、大带轮图、输出轴图各 1 张。2 精品文档---下载后可任意编辑一、选择电动机设计工程计算说明主要结果1、 选 择电 动机 的类型根据工作要求和条件选用 Y 系列一般用途的全封闭自扇冷鼠笼型三相异步电动机。Y 系 列 三 相 异步电动机2 、 选 择电动机的容量〔 1 〕 计算工作机所需功率Pw〔 2 〕 计算电动机输出功率Pd工作机所需要的电动机输出功率为 Pd=Pwη Pw=Fv1000ηw所以有 Pd =Fvη×1000ηw试中 F=1.5kN, v=/s, 带试输送机效率取ηw=5，带如上试得：Pw=1500×1.71000×0.95 kW=2.68kW有电机至工作机之间的总效率〔包括工作机效率〕为η=η带η齿η联η轴承2试中η带 η齿 η联 η轴承分别为带传动 齿轮传动的轴承，齿轮传动 联轴器。由?课程设计根底课程设计指导书?表 2-3 查得：取η带6，η齿8，η联=0.99 ，η轴承=0.99,那么η= 6¿ 8¿ ¿ 0.992=0.913 所以：Pd =2.680.913 kw=kw电动机的额定功率：Pm=〔1.0～1.3〕Pd =～KWv=/sηwPw=2.68kWη= 0.913Pd=kw3 精品文档---下载后可任意编辑〔 3 〕 确定电动机转速nm滚筒转速nw确定总传动比的范围Pm为 3KW。 nw =60vw¿ 1000/πD =60¿ 1.7¿ ¿ 350) =92.81 r/min由?课程设计根底课程设计指导书?表 2-2 推举的各种传动机构传动比范围，取 V 带传动i带=〔2～4〕,单级圆柱齿轮传动比i齿=〔3～5〕，那么 i总=〔2～4〕〔3～5〕=〔2¿ 3〕～〔4¿ 5〕=6～20n=(6～20) ¿ 92.81=556.86～1856.2 r/min在 该 范 围 内 电 动 机 的 转 速 有 ： 750 r/min 、 1000 r/min、1500 r/min 取电动机同步转速为 1000 r/min，因此选择电动机型号为：Y132S—6 同步转速 1000 r/min，满载转速nm为960 r/min，额定功率 3KW。Pm=3KWnw=92.81 r/minY132S—6同 步 转 速1000 r/minnm=960r/min4 精品文档---下载后可任意编辑二、总传动比计算与各级传动比分配设计工程计算及说明主要结果1 传 动 装置 ...
