抗滑桩板挡墙施工方案

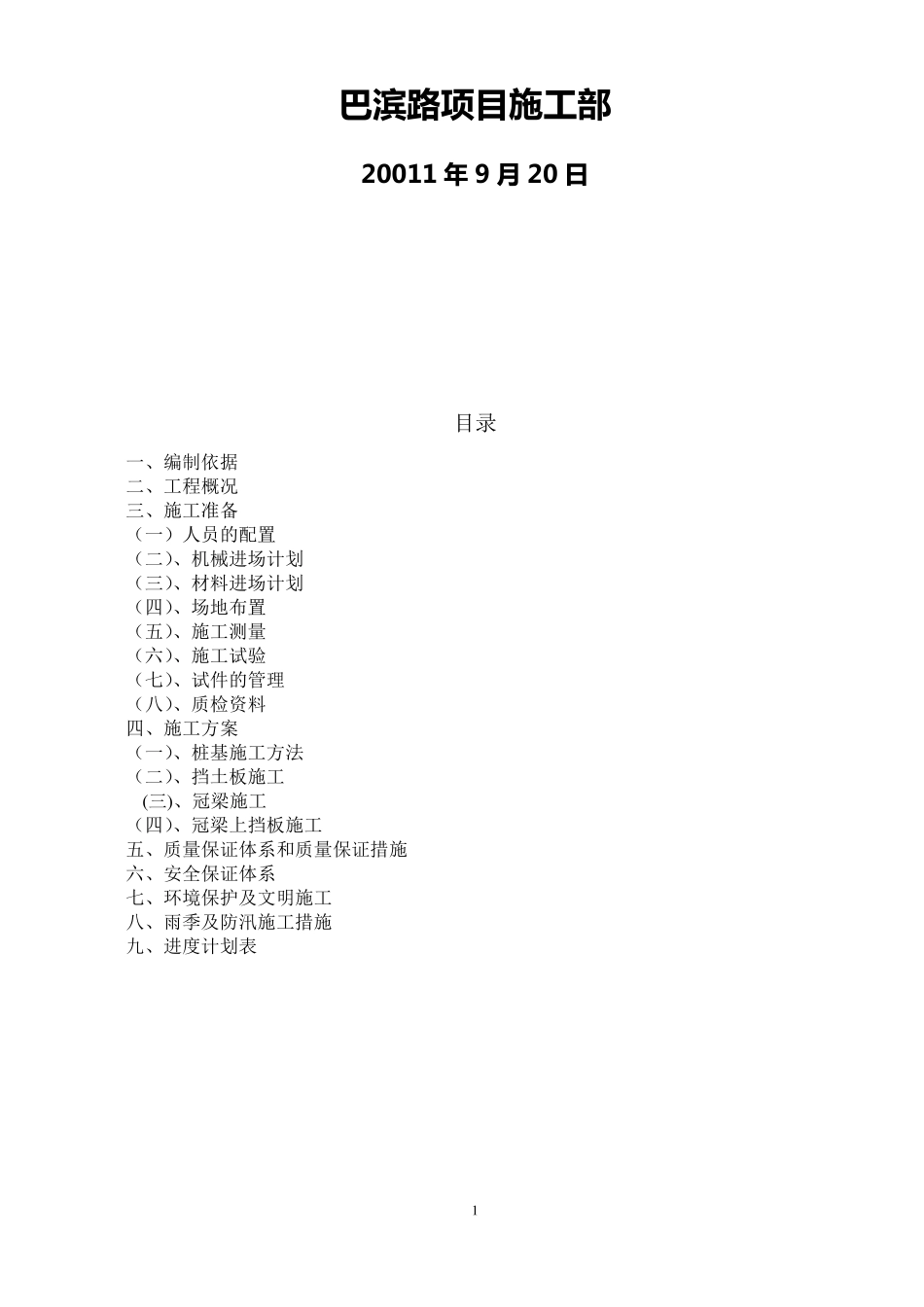

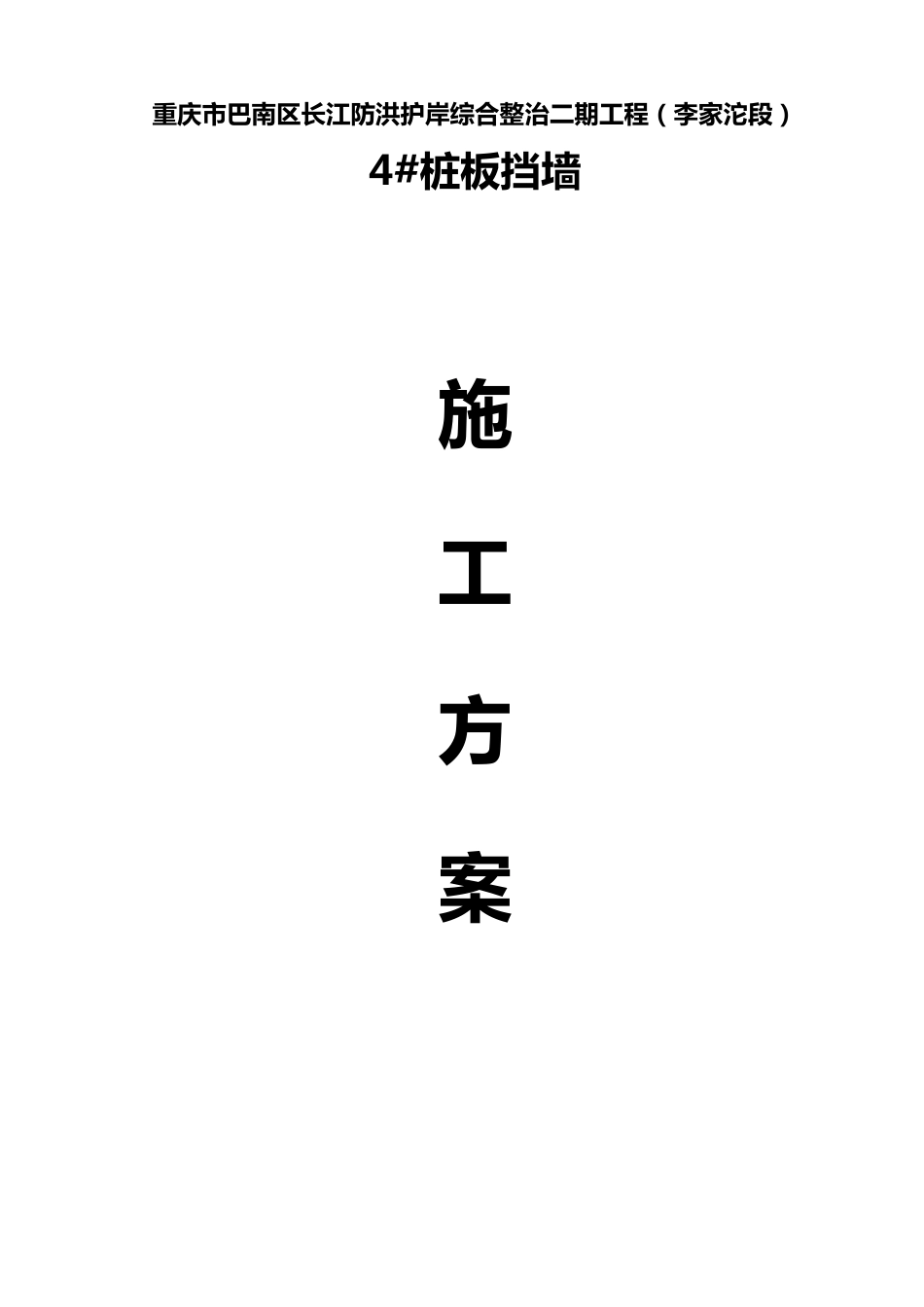

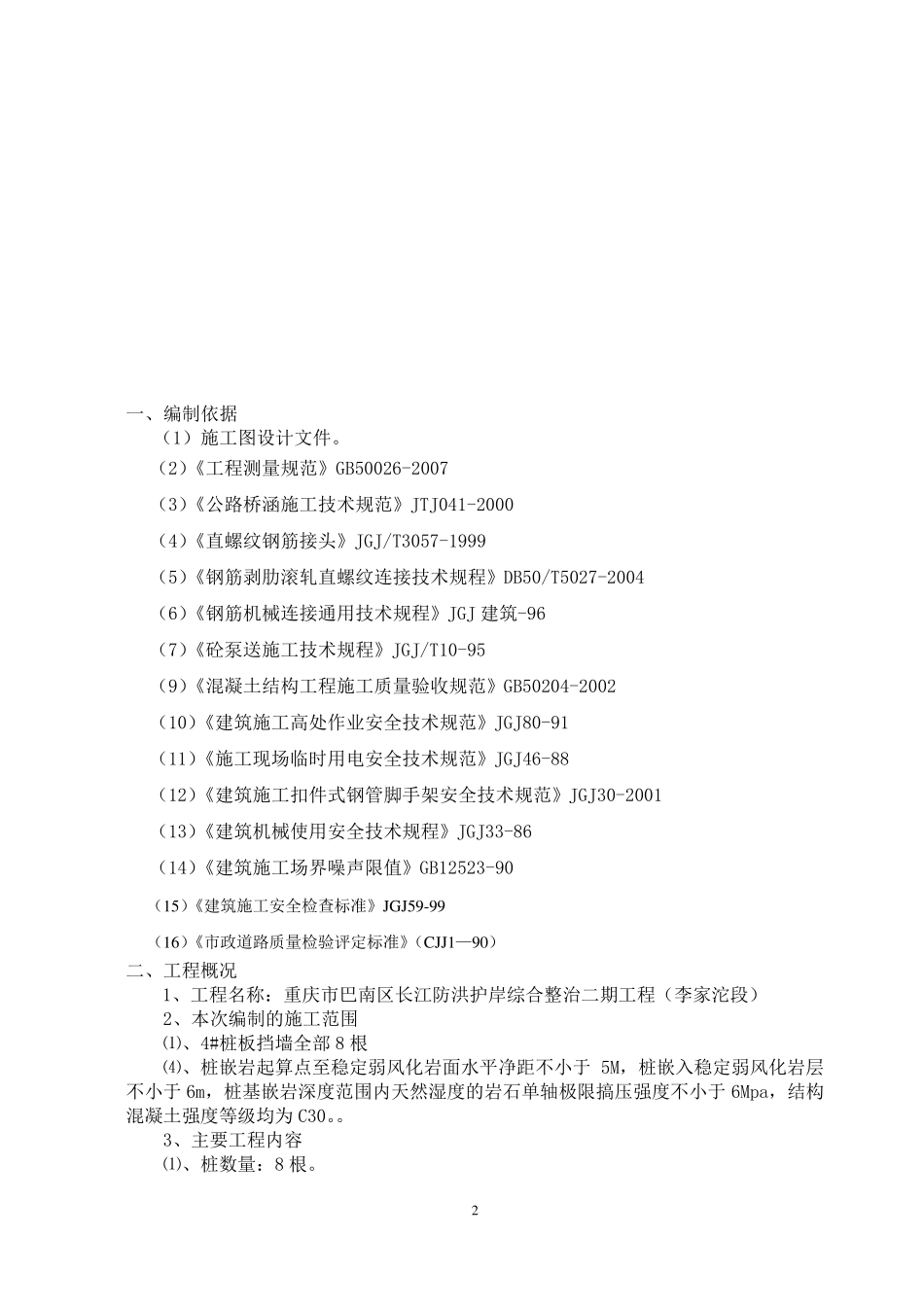

重 庆 市 巴 南 区 长 江 防 洪 护 岸 综 合 整 治 二期工程（李家沱段） 4#桩板挡墙 施 工 方 案 1 巴 滨 路 项 目 施 工部 20011 年 9 月 20 日 目录 一、编制依据 二、工程概况 三、施工准备 （一）人员的配置 （二）、机械进场计划 （三）、材料进场计划 （四）、场地布置 （五）、施工测量 （六）、施工试验 （七）、试件的管理 （八）、质检资料 四、施工方案 （一）、桩基施工方法 （二）、挡土板施工 (三)、冠梁施工 （四）、冠梁上挡板施工 五、质量保证体系和质量保证措施 六、安全保证体系 七、环境保护及文明施工 八、雨季及防汛施工措施 九、进度计划表 2 一、编制依据 （1）施工图设计文件。 （2）《工程测量规范》GB50026-2007 （3）《公路桥涵施工技术规范》JTJ041-2000 （4）《直螺纹钢筋接头》JGJ/T3057-1999 （5）《钢筋剥肋滚轧直螺纹连接技术规程》DB50/T5027-2004 （6）《钢筋机械连接通用技术规程》JGJ 建筑-96 （7）《砼泵送施工技术规程》JGJ/T10-95 （9）《混凝土结构工程施工质量验收规范》GB50204-2002 （10）《建筑施工高处作业安全技术规范》JGJ80-91 （11）《施工现场临时用电安全技术规范》JGJ46-88 （12）《建筑施工扣件式钢管脚手架安全技术规范》JGJ30-2001 （13）《建筑机械使用安全技术规程》JGJ33-86 （14）《建筑施工场界噪声限值》GB12523-90 （15）《建筑施工安全检查标准》JGJ59-99 （16）《市政道路质量检验评定标准》（CJJ1—90） 二、工程概况 1、工程名称：重庆市巴南区长江防洪护岸综合整治二期工程（李家沱段） 2、本次编制的施工范围 ⑴、4#桩板挡墙全部 8 根 ⑷、桩嵌岩起算点至稳定弱风化岩面水平净距不小于5M，桩嵌入稳定弱风化岩层不小于6m，桩基嵌岩深度范围内天然湿度的岩石单轴极 限搞 压 强 度不小于6Mpa，结构混凝土强 度等 级 均 为 C30。。 3、主 要 工程内容 ⑴、桩数 量：8 根。 3 ⑵、桩尺寸：桩断面尺寸1.5X2.5m，中心间距5m。 ⑶、桩间采用0.25m 厚竖拱形砼挡土板，埋深≥1m。泄水孔为PVC 管ф5cm、@2*2m,挡土板后设碎石反滤层，厚度为50cm。 ⑷、在桩顶设 2.5*1m 的 C30 砼冠梁。 ⑸、板后待砼板强度达到 100%后回填砂卵石。 4、场地状况 位于 2 号桥下 6b 墩右侧边坡上，紧邻映江花园，为库岸滑移段，地质情况复杂，主要为杂填土，施工难度大。 5、排...
