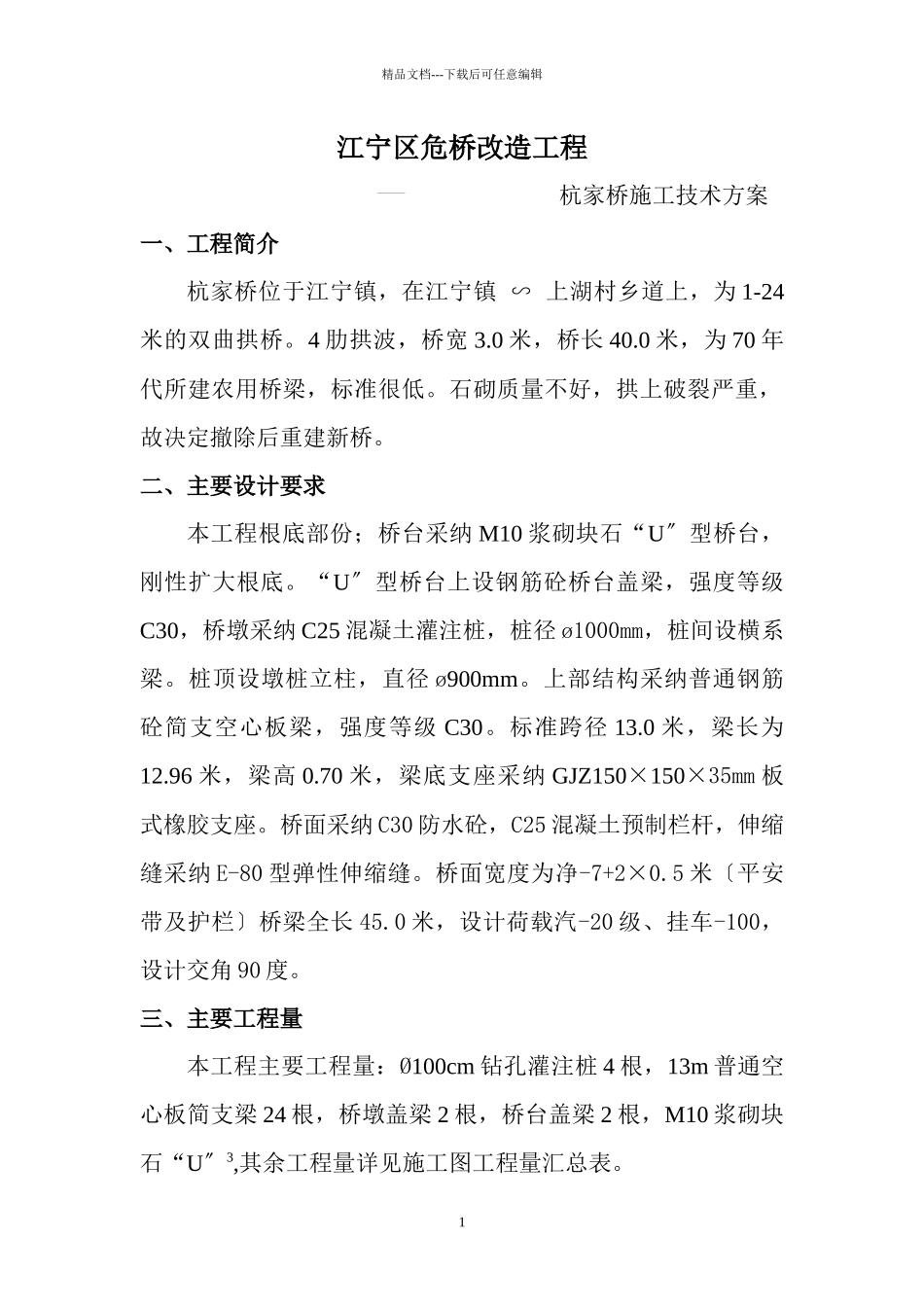

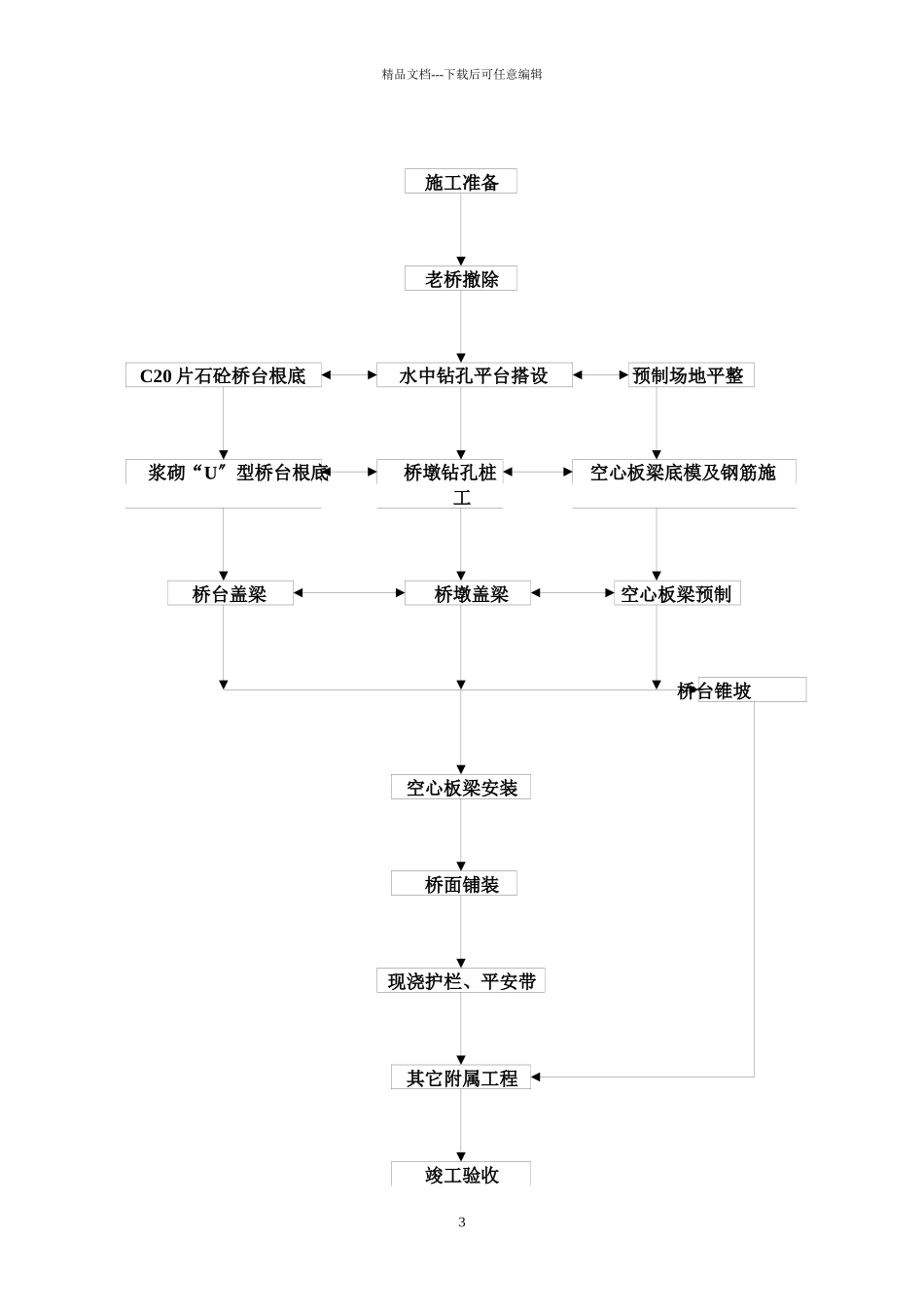

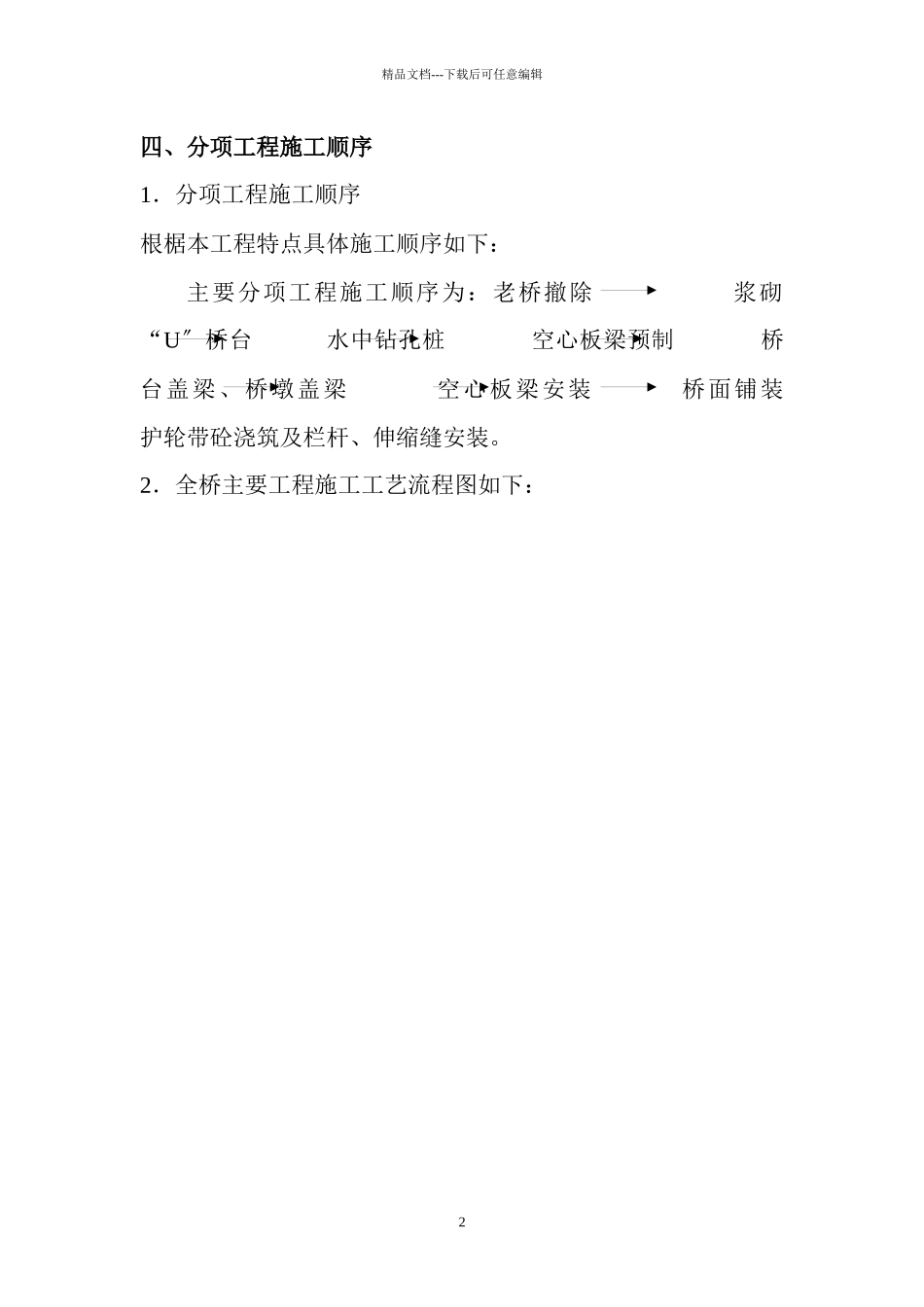

精品文档---下载后可任意编辑江宁区危桥改造工程杭家桥施工技术方案一、工程简介杭家桥位于江宁镇,在江宁镇 ∽ 上湖村乡道上,为 1-24米的双曲拱桥。4 肋拱波,桥宽 3.0 米,桥长 40.0 米,为 70 年代所建农用桥梁,标准很低。石砌质量不好,拱上破裂严重,故决定撤除后重建新桥。二、主要设计要求本工程根底部份;桥台采纳 M10 浆砌块石“U〞型桥台,刚性扩大根底。“U〞型桥台上设钢筋砼桥台盖梁,强度等级C30,桥墩采纳 C25 混凝土灌注桩,桩径 ø1000mm,桩间设横系梁。桩顶设墩桩立柱,直径 ø900mm。上部结构采纳普通钢筋砼简支空心板梁,强度等级 C30。标准跨径 13.0 米,梁长为12.96 米,梁高 0.70 米,梁底支座采纳 GJZ150×150×35mm 板式橡胶支座。桥面采纳 C30 防水砼,C25 混凝土预制栏杆,伸缩缝采纳 E-80 型弹性伸缩缝。桥面宽度为净-7+2×0.5 米〔平安带及护栏〕桥梁全长 45.0 米,设计荷载汽-20 级、挂车-100,设计交角 90 度。三、主要工程量本工程主要工程量:Ø100cm 钻孔灌注桩 4 根,13m 普通空心板简支梁 24 根,桥墩盖梁 2 根,桥台盖梁 2 根,M10 浆砌块石“U〞3,其余工程量详见施工图工程量汇总表。1精品文档---下载后可任意编辑四、分项工程施工顺序1.分项工程施工顺序根椐本工程特点具体施工顺序如下:主要分项工程施工顺序为:老桥撤除 浆砌“U〞桥台 水中钻孔桩 空心板梁预制 桥台盖梁、桥墩盖梁 空心板梁安装 桥面铺装 护轮带砼浇筑及栏杆、伸缩缝安装。2.全桥主要工程施工工艺流程图如下:2精品文档---下载后可任意编辑施工准备老桥撤除C20 片石砼桥台根底 水中钻孔平台搭设 预制场地平整浆砌“U〞型桥台根底 桥墩钻孔桩 空心板梁底模及钢筋施工桥台盖梁 桥墩盖梁 空心板梁预制 桥台锥坡空心板梁安装桥面铺装现浇护栏、平安带其它附属工程竣工验收3精品文档---下载后可任意编辑五、进度方案安排1.施工准备:按排 10 天方案施工时间:2024 年 10 月 9 日至 2024 年 10 月 18 日2.老桥撤除:按排 10 天方案施工时间:2024 年 10 月 19 日至 2024 年 10 月 28 日3.板梁预制场地:按排 3 天方案施工时间:2024 年 10 月 29 日至 2024 年 10 月 31 日4.水中钻孔平台:按排 7 天方案施工时间:2024 年 10 月 29 日至 2024 年 11 月 4 日5.桥墩桩基、系梁及立柱:按排 20 天方案施工时间:...
