杭州交通银行金融大楼冰蓄冷空调设计介绍

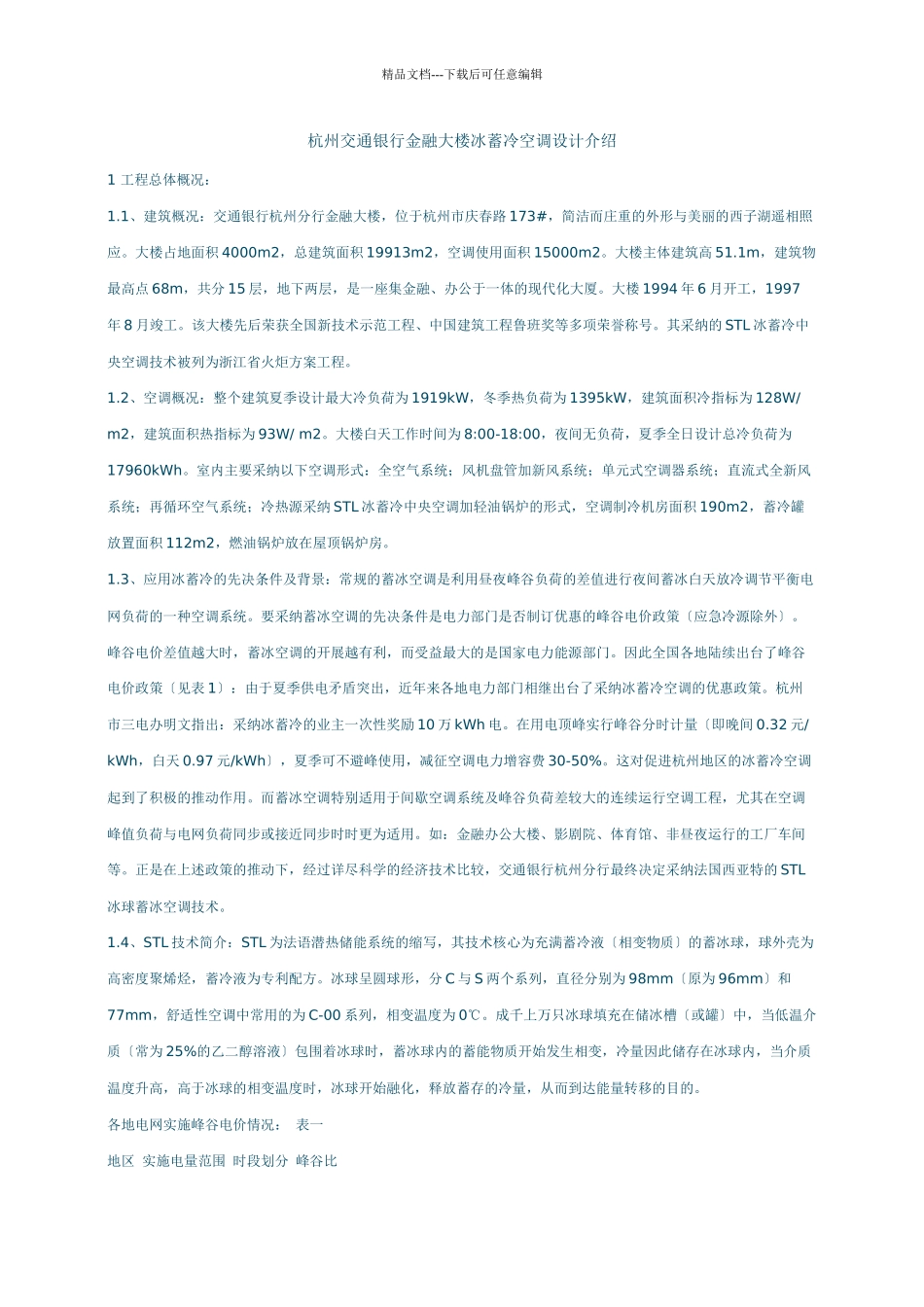

精品文档---下载后可任意编辑杭州交通银行金融大楼冰蓄冷空调设计介绍1 工程总体概况：1.1、建筑概况：交通银行杭州分行金融大楼，位于杭州市庆春路 173#，简洁而庄重的外形与美丽的西子湖遥相照应。大楼占地面积 4000m2，总建筑面积 19913m2，空调使用面积 15000m2。大楼主体建筑高 51.1m，建筑物最高点 68m，共分 15 层，地下两层，是一座集金融、办公于一体的现代化大厦。大楼 1994 年 6 月开工，1997年 8 月竣工。该大楼先后荣获全国新技术示范工程、中国建筑工程鲁班奖等多项荣誉称号。其采纳的 STL 冰蓄冷中央空调技术被列为浙江省火炬方案工程。1.2、空调概况：整个建筑夏季设计最大冷负荷为 1919kW，冬季热负荷为 1395kW，建筑面积冷指标为 128W/ m2，建筑面积热指标为 93W/ m2。大楼白天工作时间为 8:00-18:00，夜间无负荷，夏季全日设计总冷负荷为17960kWh。室内主要采纳以下空调形式：全空气系统；风机盘管加新风系统；单元式空调器系统；直流式全新风系统；再循环空气系统；冷热源采纳 STL 冰蓄冷中央空调加轻油锅炉的形式，空调制冷机房面积 190m2，蓄冷罐放置面积 112m2，燃油锅炉放在屋顶锅炉房。1.3、应用冰蓄冷的先决条件及背景：常规的蓄冰空调是利用昼夜峰谷负荷的差值进行夜间蓄冰白天放冷调节平衡电网负荷的一种空调系统。要采纳蓄冰空调的先决条件是电力部门是否制订优惠的峰谷电价政策〔应急冷源除外〕。峰谷电价差值越大时，蓄冰空调的开展越有利，而受益最大的是国家电力能源部门。因此全国各地陆续出台了峰谷电价政策〔见表 1〕：由于夏季供电矛盾突出，近年来各地电力部门相继出台了采纳冰蓄冷空调的优惠政策。杭州市三电办明文指出：采纳冰蓄冷的业主一次性奖励 10 万 kWh 电。在用电顶峰实行峰谷分时计量〔即晚间 0.32 元/kWh，白天 0.97 元/kWh〕，夏季可不避峰使用，减征空调电力增容费 30-50%。这对促进杭州地区的冰蓄冷空调起到了积极的推动作用。而蓄冰空调特别适用于间歇空调系统及峰谷负荷差较大的连续运行空调工程，尤其在空调峰值负荷与电网负荷同步或接近同步时时更为适用。如：金融办公大楼、影剧院、体育馆、非昼夜运行的工厂车间等。正是在上述政策的推动下，经过详尽科学的经济技术比较，交通银行杭州分行最终决定采纳法国西亚特的 STL冰球蓄冰空调技术。1.4、STL 技术简介：STL 为法语潜热储能系统的缩写，其技术核心为充满蓄冷液〔相变物质〕的蓄冰球，球...
