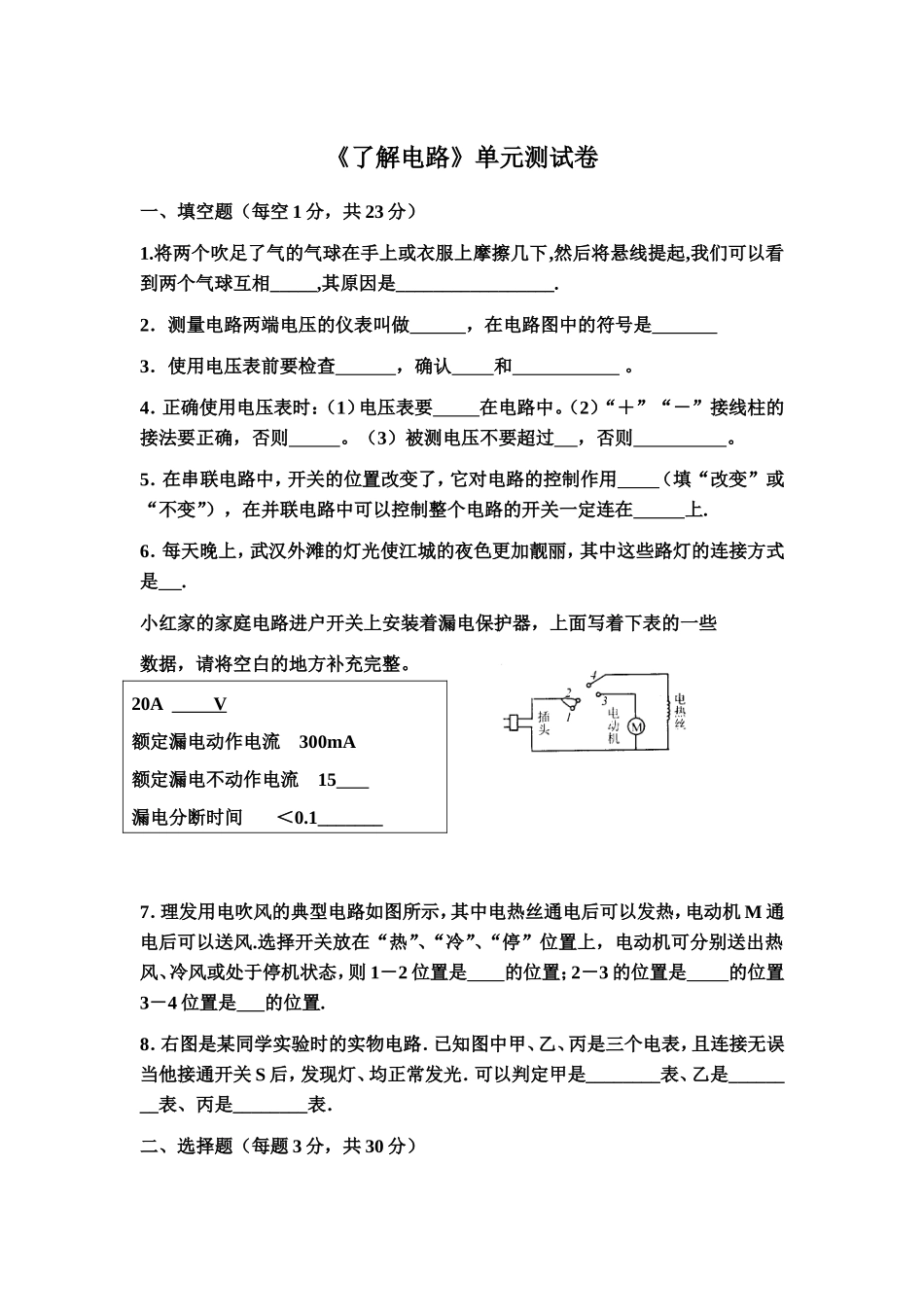

《了解电路》单元测试卷一、填空题（每空1分，共23分）1.将两个吹足了气的气球在手上或衣服上摩擦几下,然后将悬线提起,我们可以看到两个气球互相_____,其原因是_________________.2．测量电路两端电压的仪表叫做，在电路图中的符号是3．使用电压表前要检查，确认和。4．正确使用电压表时：（1）电压表要在电路中。（2）“＋”“－”接线柱的接法要正确，否则。（3）被测电压不要超过，否则。5．在串联电路中，开关的位置改变了，它对电路的控制作用（填“改变”或“不变”），在并联电路中可以控制整个电路的开关一定连在上.6．每天晚上，武汉外滩的灯光使江城的夜色更加靓丽，其中这些路灯的连接方式是.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表的一些数据，请将空白的地方补充完整。7．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M通电后可以送风.选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1－2位置是的位置；2－3的位置是的位置3－4位置是的位置.8．右图是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误当他接通开关S后，发现灯、均正常发光．可以判定甲是________表、乙是________表、丙是________表．二、选择题（每题3分，共30分）20AV额定漏电动作电流300mA额定漏电不动作电流15漏电分断时间＜0.1_______9．用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则.（）A．验电器原来带负电，后来带正电B．验电器原来带正电，后来带负电C．验电器先后都带正电D．验电器先后都带负电10．下列现象不属于摩擦起电的是（）A．在干燥的天气脱毛衣时会听到轻微的噼叭声B．用干净的塑料梳子梳头发时，头发会随梳子飘起C．化纤衣服穿在身上特别爱吸附灰尘D．擦黑板时粉笔灰四处飘落11．.某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（)A电流表的量程为0.6A～3AB.电流表的量程为0～3AC.电流表的量程为0～0.6AD.不能用来测量电流，谈不上量程12．一只普通家用白炽电灯正常发光时，通过它的电流强度约为（）A2×102安B2×10安C2×10-1安D2×10-2安13．如图所示，甲、乙两表的示数分别是（）A.0.46A，2.1VB.0.46A，10.5VC.2.3A，2.1VD.2.3A，10.5V14．如图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是（）15．如图所示，下列说法正确的是（）A.甲是电压表，乙、丙是电流表B.甲是电流表，乙、丙是电压表C.乙是电流表，甲、丙是电压表D.丙是电压表，甲、乙是电流表16．如图3所示，电源电压是5伏并保持不变，开关S闭合后电压表的示数为3伏，则()A．两端的电压为3伏B．两端的电压为3伏C．两端的电压为2伏D．两端的电压为5伏17在国际单位制中，电压的单位是（）A安培B焦耳C伏特D库仑18．如图所示电路，闭合开关S，两灯均正常发光，下列说法中正确的是（）A通过a点的电流等于通过c点的电流B通过a的电流大于通过c点的电流C电压表测的是c点的电压D电压表测的是电源电压三、实验题（每空1分，共25分）19．（4分）下图所示是某同学用电压表测电压时指针偏转的情况，发生该现象的原因是20．小明依下图所示电路实验，探究并联电路中电流的关系。（1）连接实物时，开关应________，由于不知两灯泡的电流，放电流表量程的选择应用________法选择。（2）按电路图连好实物后，只闭合S1时，电流表的示数如图甲所示；只闭合S2时，电流表的示数如图乙所示；同时闭合S1、S2时，电流表的示数如图丙所示，请完成下表。物理量I1/AI2/AI3/A测量值结论21．某同学根据下左图所示电路探究串联电路中电压的关系。（1）连接实物时，开关应，电压表应用法来选择量程。（2）当它按电路图连好实物后，将电压表并联在ab两点，闭合开关，发现电压表示数为电源电压，则发生该现象的原因可能是L1，或L2。（选填“断路”或“短路”）（3）排除故障后，测了三个位置的电压，电压表的示数如右上图所示，请完成下表。电压表接入位置abbcac电压表指针位置a电压值结论22．（5分）如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电...
