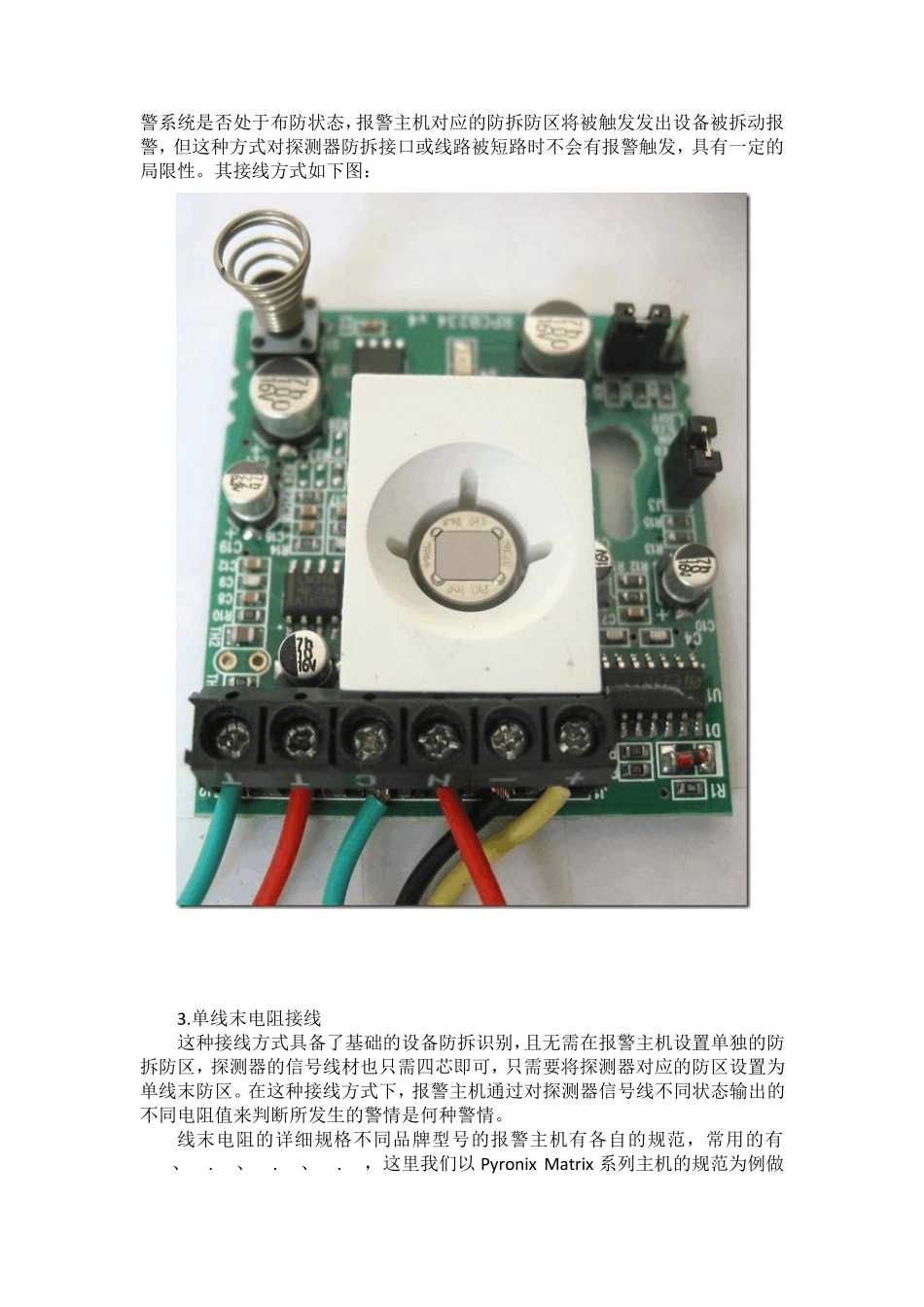

报警系统探测器接线方式 红外对射分发射器和接收器发射只有电源一般DC12V 左右接收器一般五个端子二个DC12V 电源端子一个信号线公共端一个常开端一个常闭端.电源就无所谓了都并联在一起就行信号线首先你要弄清你是接常开还是常闭一般接常闭报警断开并且碰到人为破坏啊线断了导致信号回路断开都会报警信号线接法一般标准接法是一个接收器接报警解码器的一个端子但假如一个解码器的容量不够了就要把多的几个接收器的信号线串联起来就是从这个接收器常开进从常闭出再到另外一个接收器的常开再从常闭出来多个这样后再回到报警解码器 一个防盗报警系统其主要部件是由报警主机板、前端探测器和警讯发送装置（联网报警通讯和现场声光报警）组成的。前端探测器包括了被动红外、红外加微波双鉴、红外对射、红外护栏、手动报警、火宅探测、玻璃破碎等等，根据不同的功能适用于不同的环境。 前端探测器是报警系统的传感器，报警系统对外界警情的侦测就是通过前端探测器来完成的。就前端探测器和报警主机间的联系、信号传递，说到底就是一个开关量信号的传送和接收过程。所谓开关量信号，就是一个电气回路的开路和短路过程。以常规报警系统一般采用常闭工作模式为例，系统加电正常工作时，假如探测器失电或被警情触发，探测器内的继电器发出动作，将触点由闭合状态改变为断开状态，当报警主机侦测到对应防区端口的这一变化时，就会根据当前的状态设置采取相应的反应（包括忽略、报警、信号输出等）。 就目前的报警主机，针对前端探测器传递的信号通过编程，可以有三大类处理方式，第一类是常规的报警信号处理，报警主机接到这类信号时，如果报警系统处于布防状态，则将根据所编程的模式类型发出相对应的警情触发，而如果报警系统处于撤防状态，则系统不会对这类信号作出报警触发；第二类是那些经过报警主机编程设置为24 小时响应或手动紧急报警的模式，当属于这些模式的探测器传递了报警信号，则不管是否处于布防状态均会发出相对应的警情触发；而第三类则是线路损坏、设备拆动、破坏的报警信号处理，这类信号的传递是为了加强报警系统的自我防范，一旦接收到这类报警信号，报警主机不管是否处于布防状态均会发出设备被拆动的警情。而探测器防拆报警功能的启用与否，与探测器的接线方式有很大的关系，如果探测器接线采取了无防拆方式接线，报警主机就无法探测自身系统设备的安全，如果接线方式采取了有防拆接线，或者采取了单线末接线方式、双线末接线方...
