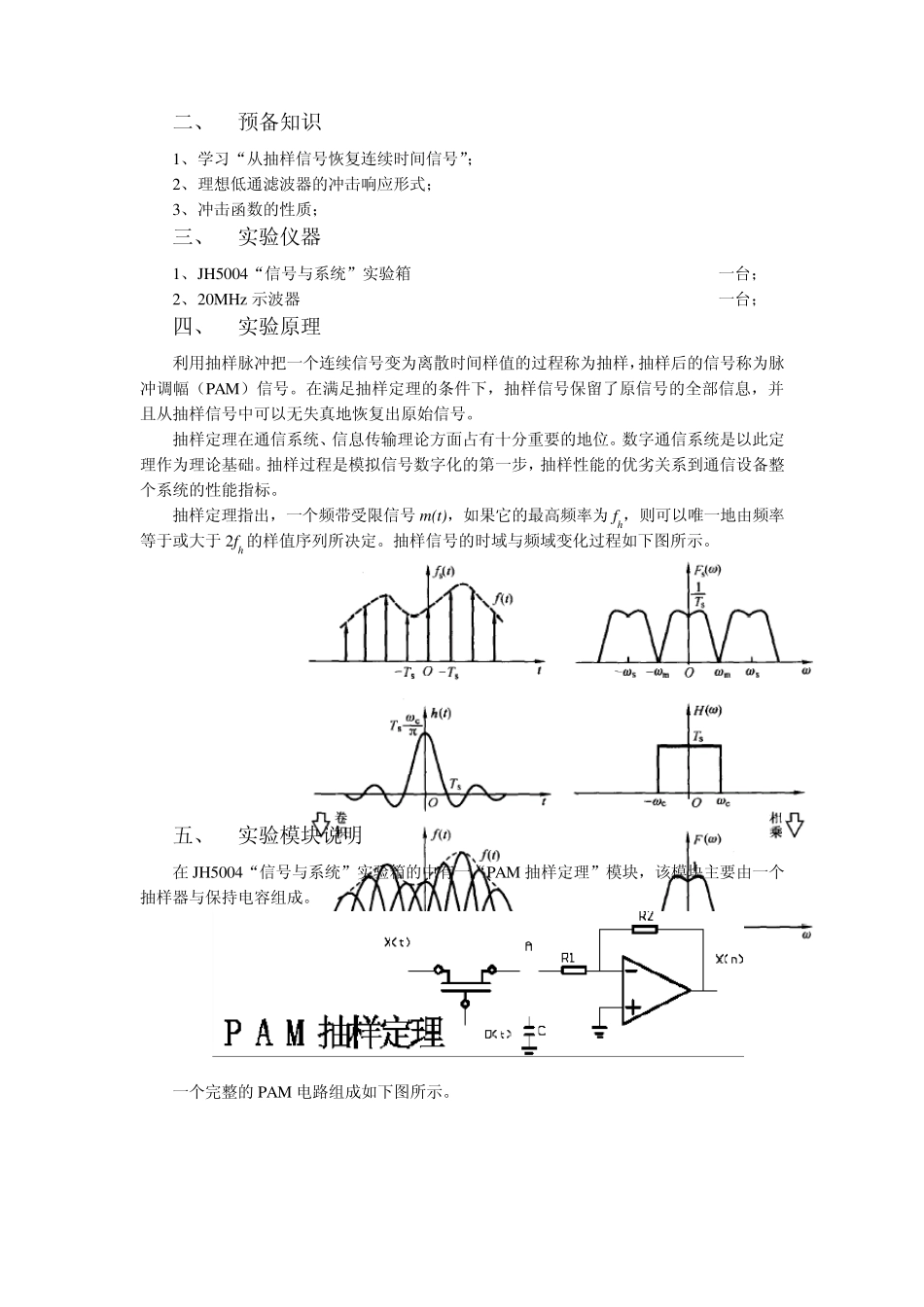

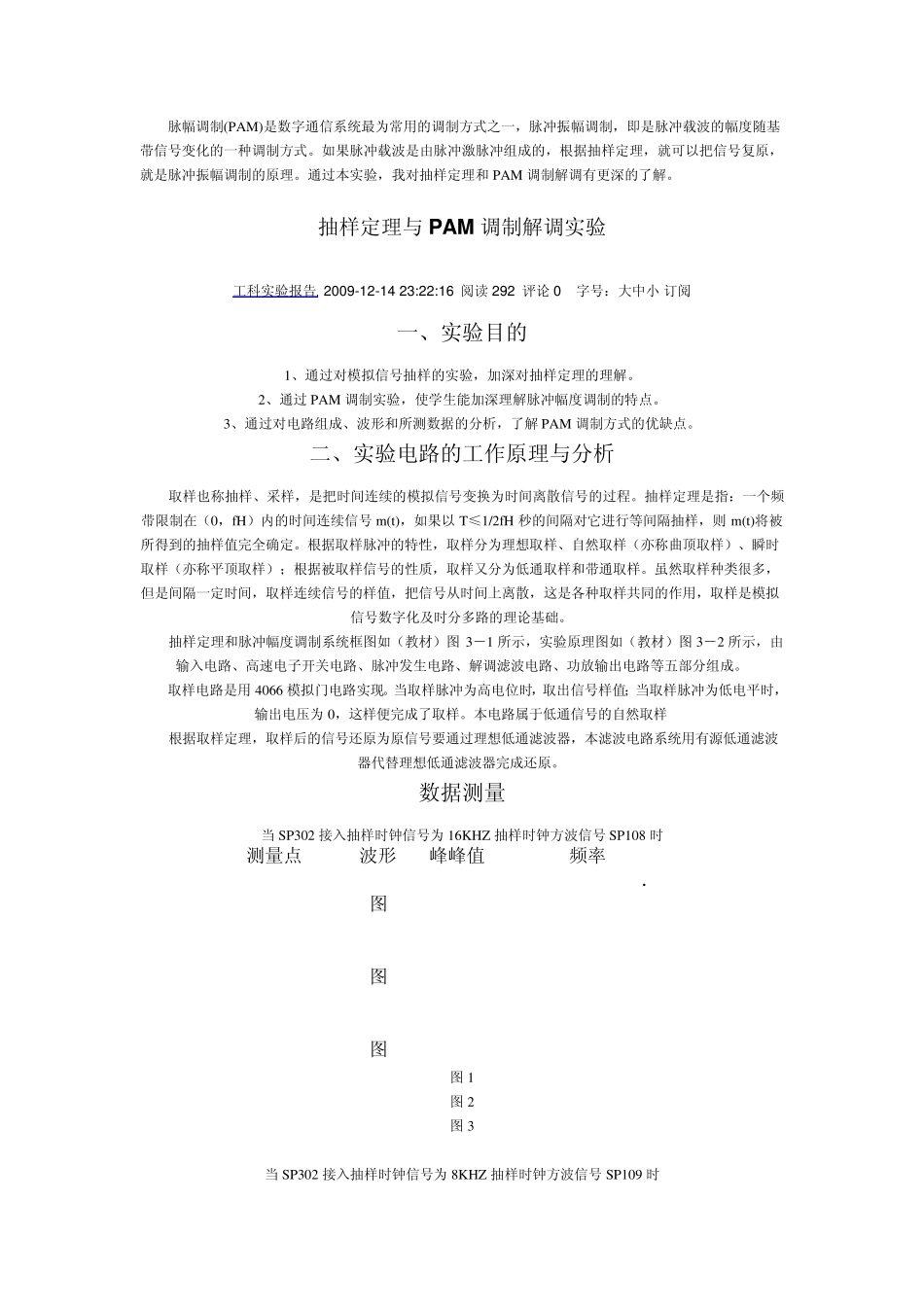

脉幅调制(PAM)是数字通信系统最为常用的调制方式之一，脉冲振幅调制，即是脉冲载波的幅度随基带信号变化的一种调制方式。如果脉冲载波是由脉冲激脉冲组成的，根据抽样定理，就可以把信号复原，就是脉冲振幅调制的原理。通过本实验，我对抽样定理和PAM 调制解调有更深的了解。 抽样定理与PAM 调制解调实验 工科实验报告 2009-12-14 23:22:16 阅读292 评论0 字号：大中小 订阅 一、实验目的 1、通过对模拟信号抽样的实验，加深对抽样定理的理解。 2、通过PAM 调制实验，使学生能加深理解脉冲幅度调制的特点。 3、通过对电路组成、波形和所测数据的分析，了解PAM 调制方式的优缺点。 二、实验电路的工作原理与分析 取样也称抽样、采样，是把时间连续的模拟信号变换为时间离散信号的过程。抽样定理是指：一个频带限制在（0，fH）内的时间连续信号m(t)，如果以T≤1/2fH 秒的间隔对它进行等间隔抽样，则 m(t)将被所得到的抽样值完全确定。根据取样脉冲的特性，取样分为理想取样、自然取样（亦称曲顶取样）、瞬时取样（亦称平顶取样）；根据被取样信号的性质，取样又分为低通取样和带通取样。虽然取样种类很多，但是间隔一定时间，取样连续信号的样值，把信号从时间上离散，这是各种取样共同的作用，取样是模拟信号数字化及时分多路的理论基础。 抽样定理和脉冲幅度调制系统框图如（教材）图 3－1 所示，实验原理图如（教材）图 3－2 所示，由输入电路、高速电子开关电路、脉冲发生电路、解调滤波电路、功放输出电路等五部分组成。 取样电路是用4066 模拟门电路实现。当取样脉冲为高电位时，取出信号样值；当取样脉冲为低电平时，输出电压为0，这样便完成了取样。本电路属于低通信号的自然取样 根据取样定理，取样后的信号还原为原信号要通过理想低通滤波器，本滤波电路系统用有源低通滤波器代替理想低通滤波器完成还原。 数据测量 当 SP302 接入抽样时钟信号为16KHZ 抽样时钟方波信号SP108 时 测量点 波形 峰峰值(V) 频率(KHZ) TP301 图 1 1.44 2．00 TP302 3.64 16.65 TP301 图 2 1.44 1.988 TP303 0.820 1.999 TP303 图 3 0.840 1.999 TP304 3.12 2.002 图 1 图 2 图 3 当 SP302 接入抽样时钟信号为8KHZ 抽样时钟方波信号SP109 时 测量点 波形 峰峰值(V) 频率(KHZ) TP301 图4 1.44 1.953 TP302 3.60 8.064 TP301 图5 1.42 2.000 TP303 0.840 2.012 TP303...
