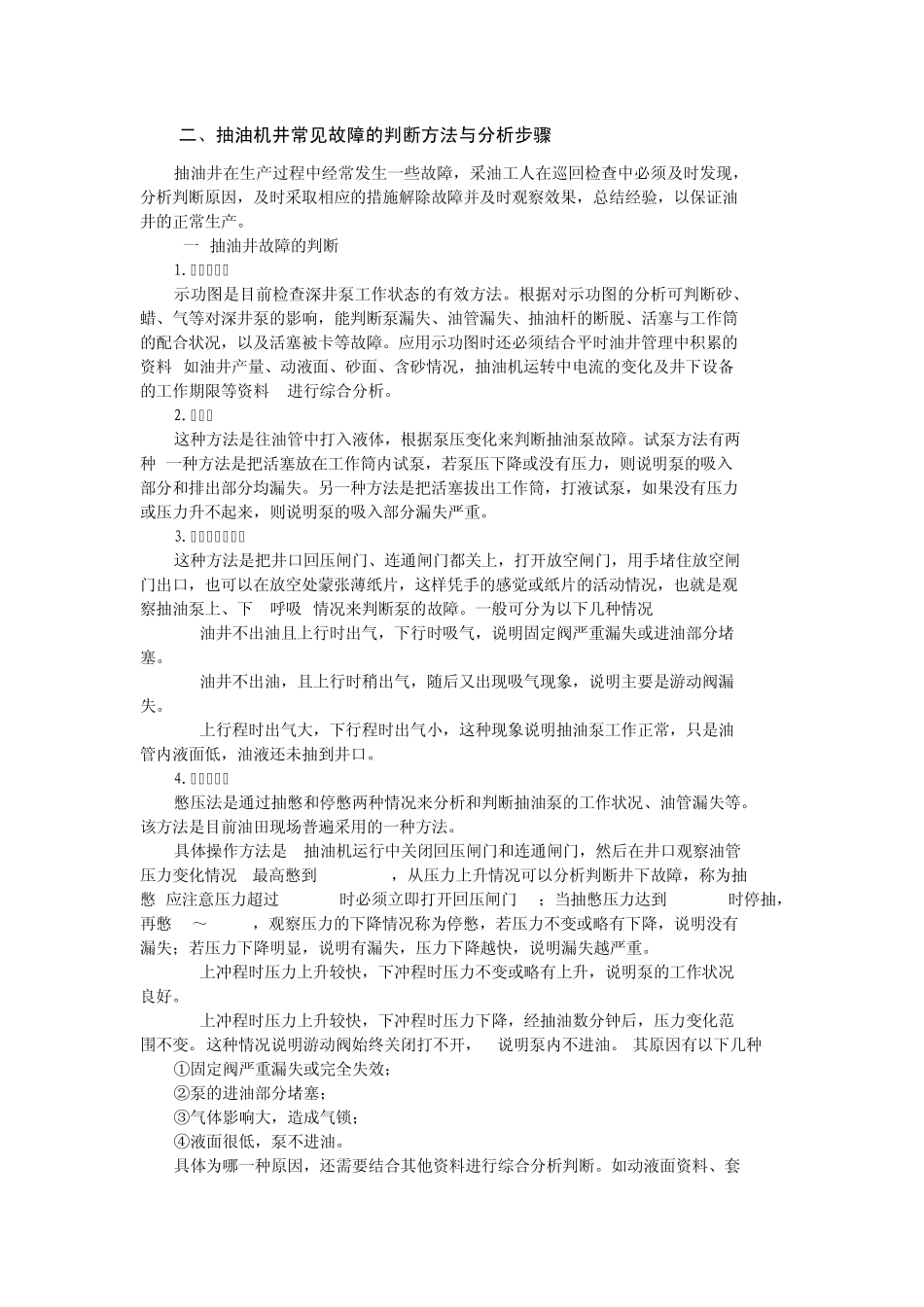

抽油机井常见故障的判断方法与分析步骤

二、抽油机井常见故障的判断方法与分析步骤 抽油井在生产过程中经常发生一些故障，采油工人在巡回检查中必须及时发现，分析判断原因，及时采取相应的措施解除故障并及时观察效果，总结经验，以保证油井的正常生产。 (一)抽油井故障的判断 1.利用示功图 示功图是目前检查深井泵工作状态的有效方法。根据对示功图的分析可判断砂、蜡、气等对深井泵的影响，能判断泵漏失、油管漏失、抽油杆的断脱、活塞与工作筒的配合状况，以及活塞被卡等故障。应用示功图时还必须结合平时油井管理中积累的资料(如油井产量、动液面、砂面、含砂情况，抽油机运转中电流的变化及井下设备的工作期限等资料 )进行综合分析。 2.试泵法 这种方法是往油管中打入液体，根据泵压变化来判断抽油泵故障。试泵方法有两种:一种方法是把活塞放在工作筒内试泵，若泵压下降或没有压力，则说明泵的吸入部分和排出部分均漏失。另一种方法是把活塞拔出工作筒，打液试泵，如果没有压力或压力升不起来，则说明泵的吸入部分漏失严重。 3.井口呼吸观察法 这种方法是把井口回压闸门、连通闸门都关上，打开放空闸门，用手堵住放空闸门出口，也可以在放空处蒙张薄纸片，这样凭手的感觉或纸片的活动情况，也就是观察抽油泵上、下 "呼吸"情况来判断泵的故障。一般可分为以下几种情况: (1)油井不出油且上行时出气，下行时吸气，说明固定阀严重漏失或进油部分堵塞。 (2)油井不出油，且上行时稍出气，随后又出现吸气现象，说明主要是游动阀漏失。 (3)上行程时出气大，下行程时出气小，这种现象说明抽油泵工作正常，只是油管内液面低，油液还未抽到井口。 4.井口憋压法 憋压法是通过抽憋和停憋两种情况来分析和判断抽油泵的工作状况、油管漏失等。该方法是目前油田现场普遍采用的一种方法。 具体操作方法是 :抽油机运行中关闭回压闸门和连通闸门，然后在井口观察油管压力变化情况 (最高憋到2.5MPa) ，从压力上升情况可以分析判断井下故障，称为抽憋(应注意压力超过 2.5MPa时必须立即打开回压闸门)；当抽憋压力达到2.5MPa时停抽，再憋10～15min，观察压力的下降情况称为停憋，若压力不变或略有下降，说明没有漏失；若压力下降明显，说明有漏失，压力下降越快，说明漏失越严重。 (1)上冲程时压力上升较快，下冲程时压力不变或略有上升，说明泵的工作状况良好。 (2)上冲程时压力上升较快，下冲程时压力下降，经抽油数分钟后，压力变化范围不变。这种情况说明游动阀始终关闭打不开，...
