抽油机说明书

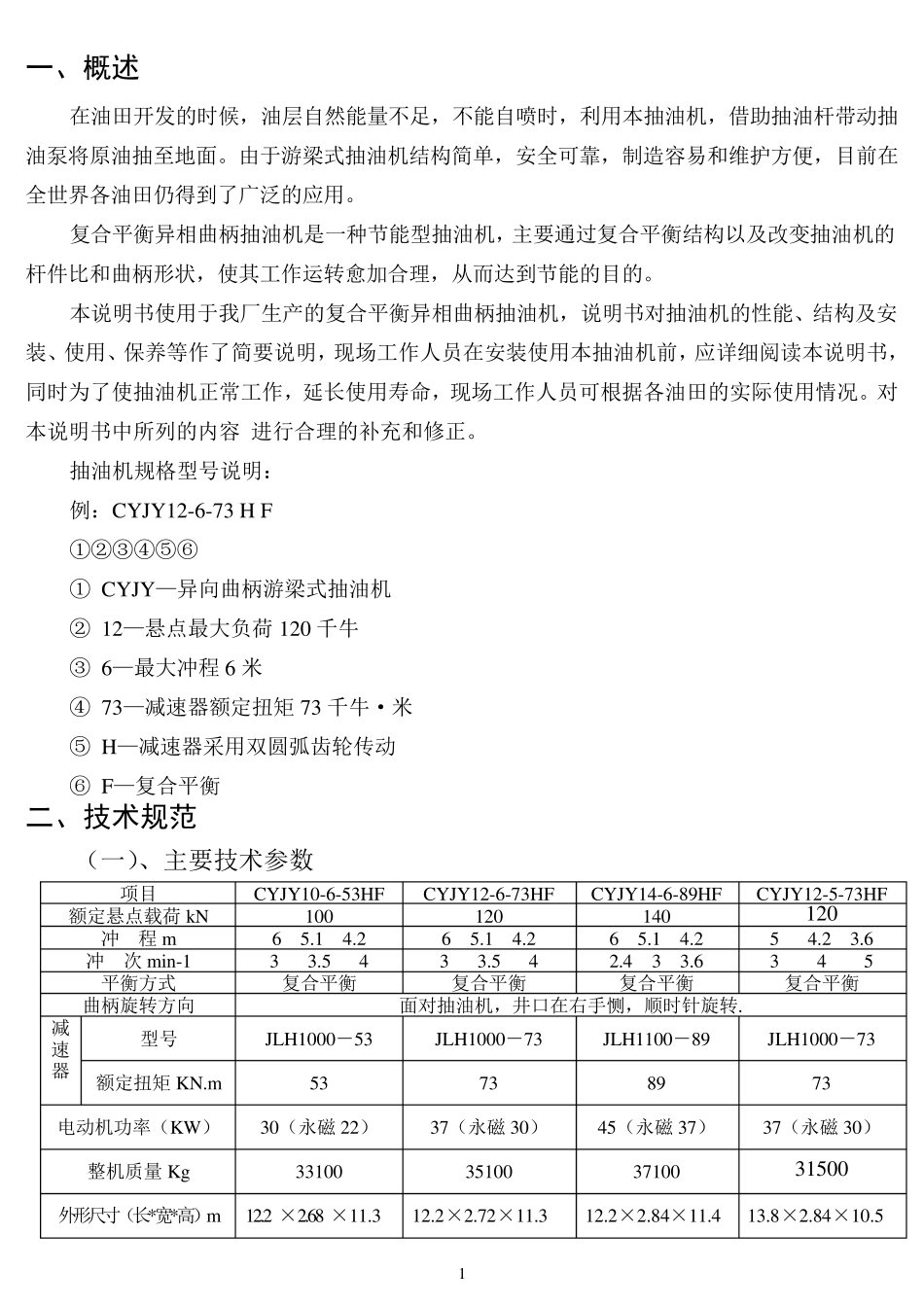

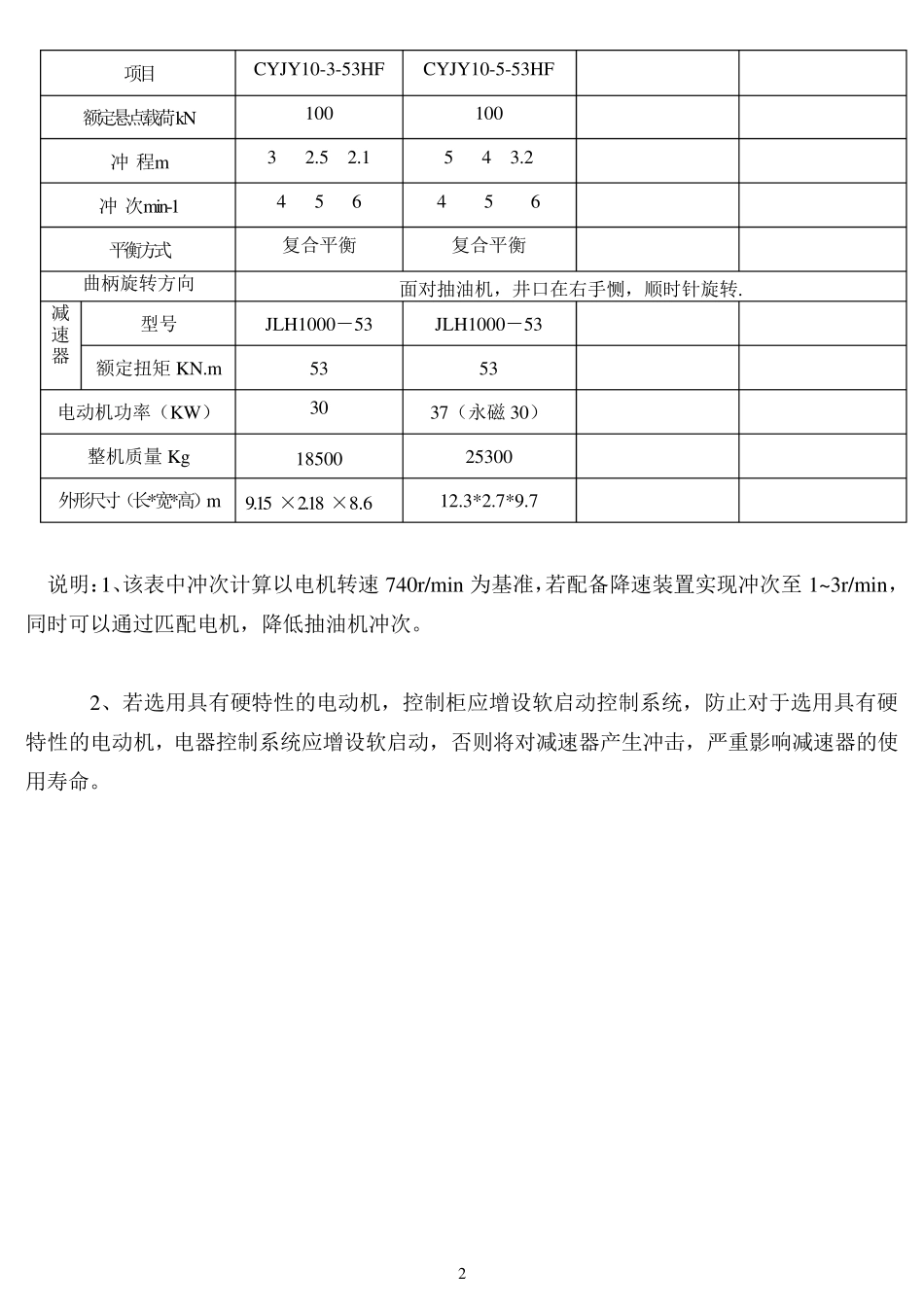

1 一、概述 在油田开发的时候，油层自然能量不足，不能自喷时，利用本抽油机，借助抽油杆带动抽油泵将原油抽至地面。由于游梁式抽油机结构简单，安全可靠，制造容易和维护方便，目前在全世界各油田仍得到了广泛的应用。 复合平衡异相曲柄抽油机是一种节能型抽油机，主要通过复合平衡结构以及改变抽油机的杆件比和曲柄形状，使其工作运转愈加合理，从而达到节能的目的。 本说明书使用于我厂生产的复合平衡异相曲柄抽油机，说明书对抽油机的性能、结构及安装、使用、保养等作了简要说明，现场工作人员在安装使用本抽油机前，应详细阅读本说明书，同时为了使抽油机正常工作，延长使用寿命，现场工作人员可根据各油田的实际使用情况。对本说明书中所列的内容 进行合理的补充和修正。 抽油机规格型号说明： 例：CYJY12-6-73 H F ①②③④⑤⑥ ① CYJY—异向曲柄游梁式抽油机 ② 12—悬点最大负荷120 千牛 ③ 6—最大冲程6 米 ④ 73—减速器额定扭矩73 千牛·米 ⑤ H—减速器采用双圆弧齿轮传动 ⑥ F—复合平衡 二、技术规范 （一）、主要技术参数 项目 CYJY10-6-53HF CYJY12-6-73HF CYJY14-6-89HF CYJY12-5-73HF 额定悬点载荷kN 100 120 140 120 冲 程m 6 5.1 4.2 6 5.1 4.2 6 5.1 4.2 5 4.2 3.6 冲 次 min-1 3 3.5 4 3 3.5 4 2.4 3 3.6 3 4 5 平衡方式 复合平衡 复合平衡 复合平衡 复合平衡 曲柄旋转方向 面对抽油机，井口在右手恻，顺时针旋转. 减速 器 型号 JLH1000－53 JLH1000－73 JLH1100－89 JLH1000－73 额定扭矩KN.m 53 73 89 73 电动机功率（KW） 30（永磁 22） 37（永磁 30） 45（永磁 37） 37（永磁 30） 整机质量 Kg 33100 35100 37100 31500 外形尺寸（长*宽*高）m 12.2 ×2.68 ×11.3 12.2×2.72×11.3 12.2×2.84×11.4 13.8×2.84×10.5 2 项目 CYJY10-3-53HF CYJY10-5-53HF 额定悬点载荷kN 100 100 冲 程m 3 2.5 2.1 5 4 3.2 冲 次min-1 4 5 6 4 5 6 平衡方式 复合平衡 复合平衡 曲柄旋转方向 面对抽油机，井口在右手恻，顺时针旋转. 减速 器 型号 JLH1000－53 JLH1000－53 额定扭矩KN.m 53 53 电动机功率（KW） 30 37（永磁30） 整机质量Kg 18500 25300 外形尺寸（长*宽*高）m 9.15 ×2.18 ×8.6 12.3*2.7*9.7 说明：1、该表中冲次计算以电机转速740r/min 为基准，...
