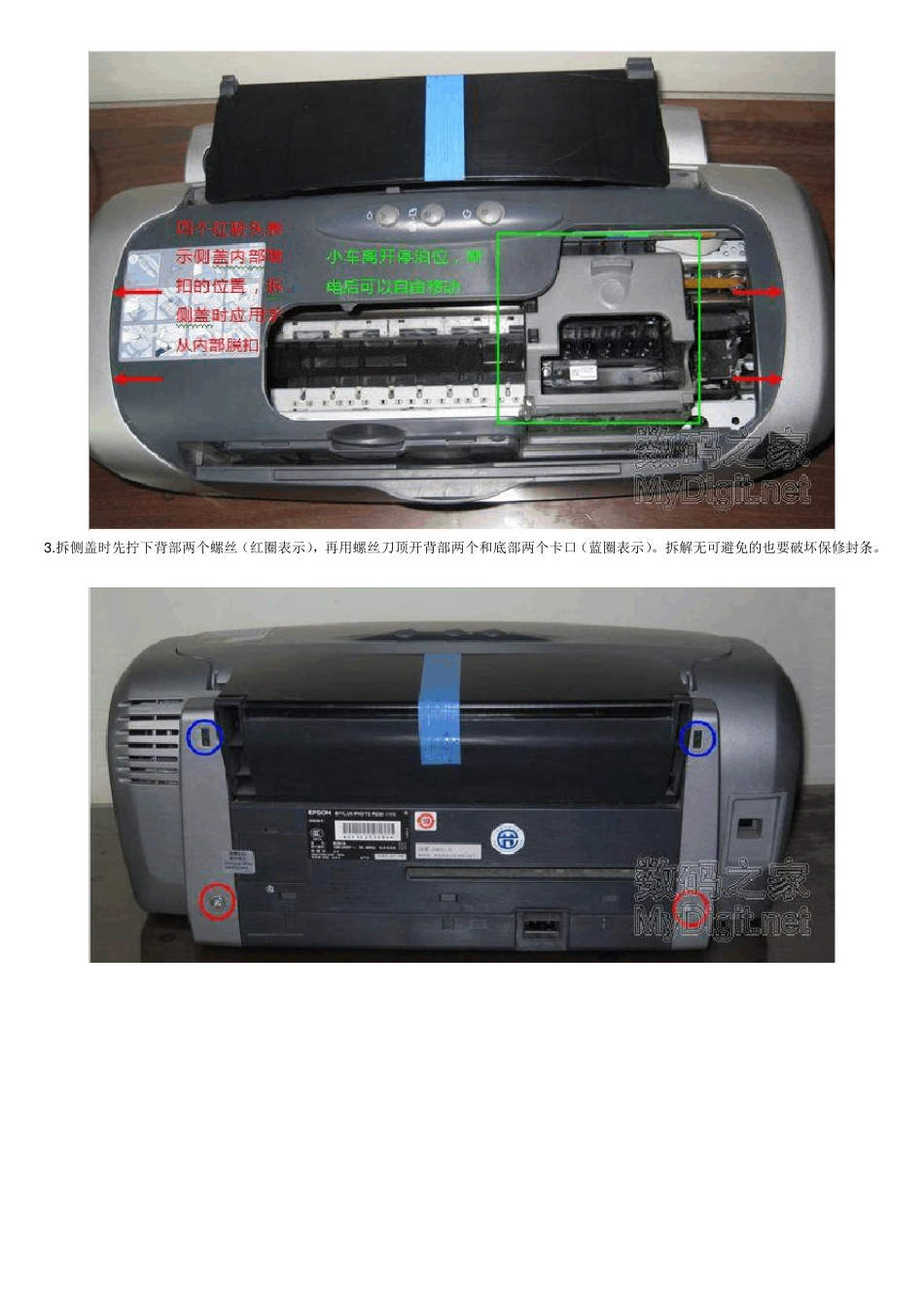

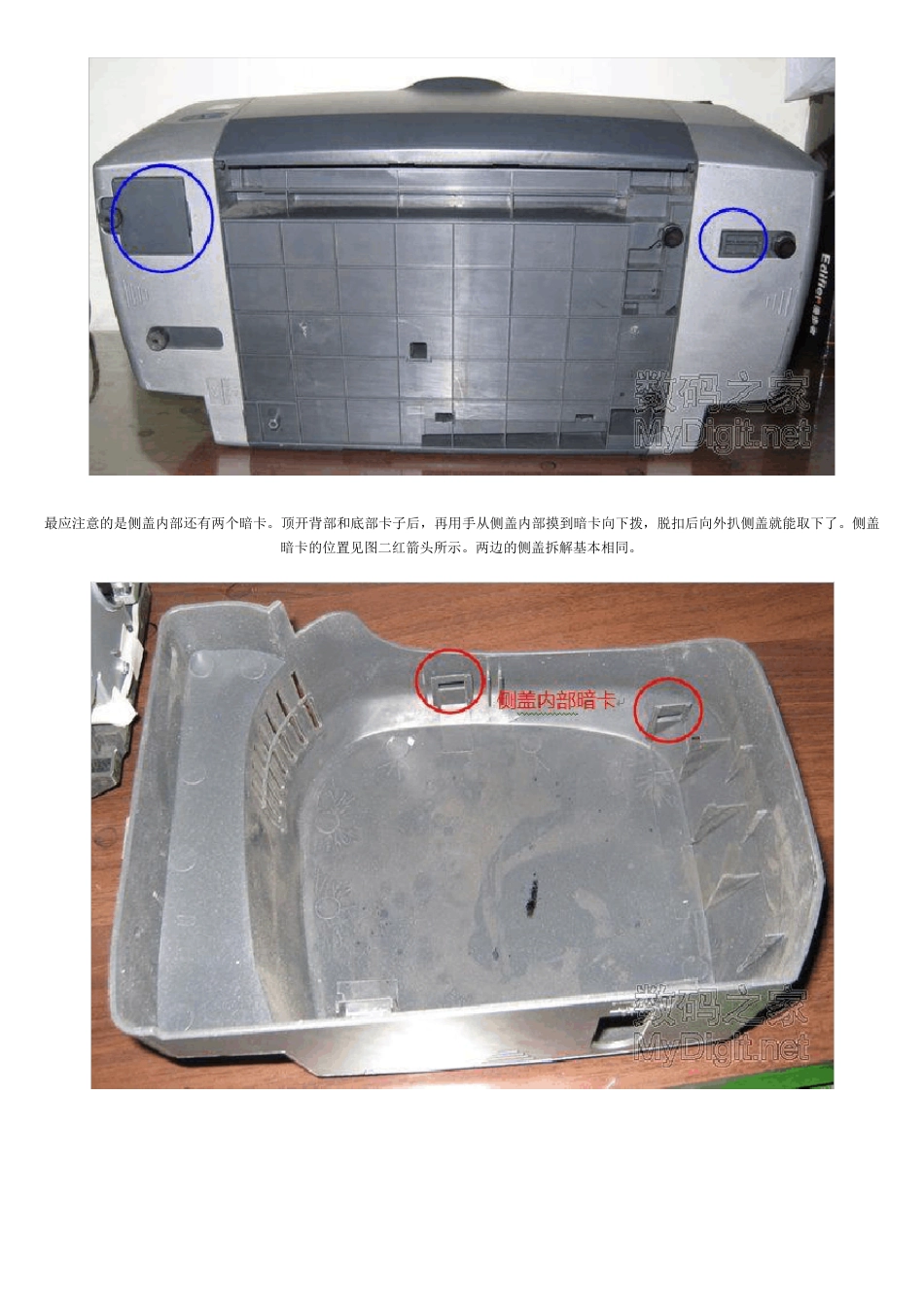

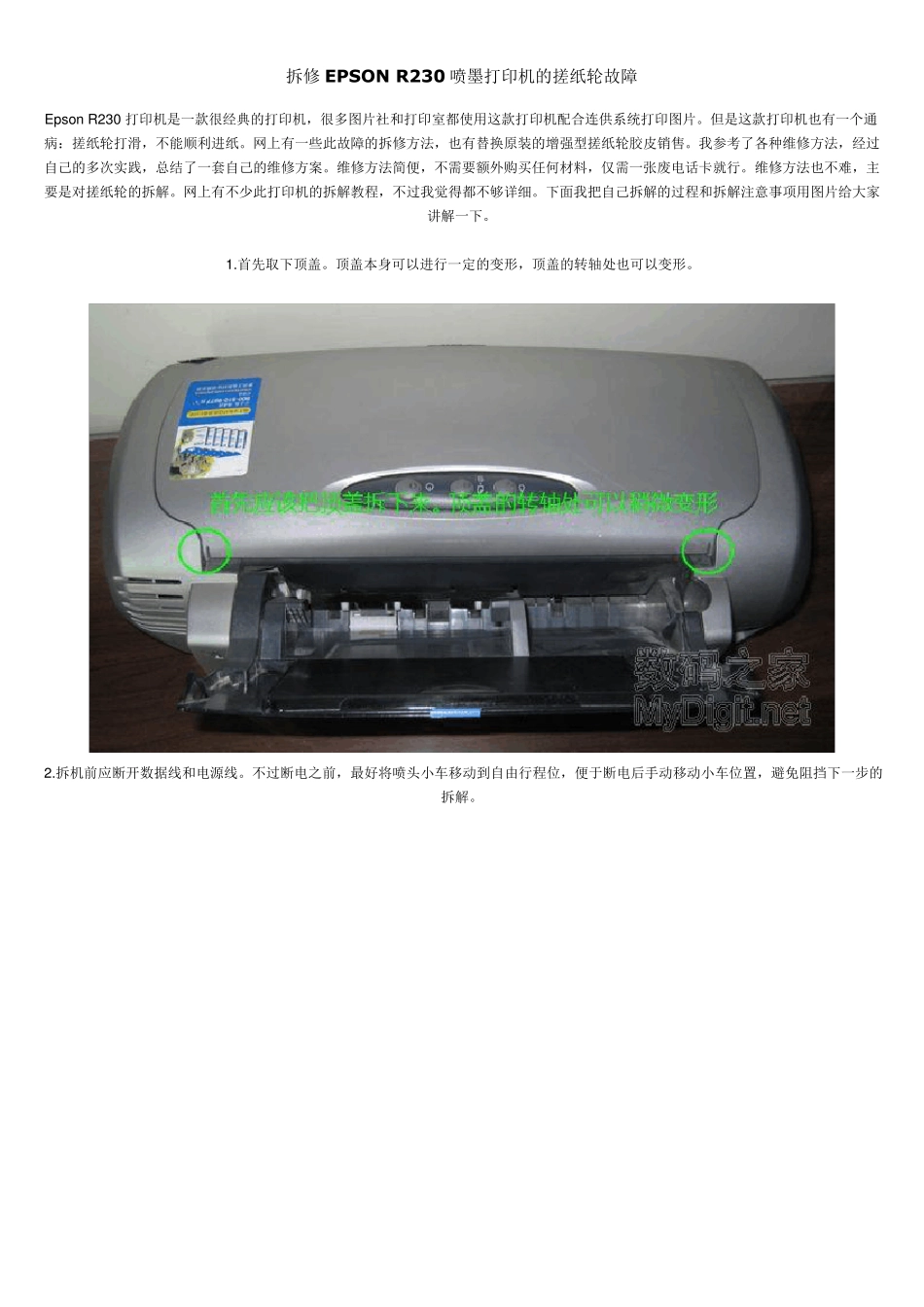

拆修EPSON R230 喷墨打印机的搓纸轮故障 Epson R230 打印机是一款很经典的打印机,很多图片社和打印室都使用这款打印机配合连供系统打印图片。但是这款打印机也有一个通病:搓纸轮打滑,不能顺利进纸。网上有一些此故障的拆修方法,也有替换原装的增强型搓纸轮胶皮销售。我参考了各种维修方法,经过自己的多次实践,总结了一套自己的维修方案。维修方法简便,不需要额外购买任何材料,仅需一张废电话卡就行。维修方法也不难,主要是对搓纸轮的拆解。网上有不少此打印机的拆解教程,不过我觉得都不够详细。下面我把自己拆解的过程和拆解注意事项用图片给大家讲解一下。 1.首先取下顶盖。顶盖本身可以进行一定的变形,顶盖的转轴处也可以变形。 2.拆机前应断开数据线和电源线。不过断电之前,最好将喷头小车移动到自由行程位,便于断电后手动移动小车位置,避免阻挡下一步的拆解。 3 .拆侧盖时先拧下背部两个螺丝(红圈表示),再用螺丝刀顶开背部两个和底部两个卡口(蓝圈表示)。拆解无可避免的也要破坏保修封条。 最应注意的是侧盖内部还有两个暗卡。顶开背部和底部卡子后,再用手从侧盖内部摸到暗卡向下拨,脱扣后向外扒侧盖就能取下了。侧盖暗卡的位置见图二红箭头所示。两边的侧盖拆解基本相同。 4 .拆下两侧盖后下一步是拆解内部塑料框架。首先应拧下下图中的一颗螺丝(红圈所示)。 然后是前面两个、背部三个卡口。脱扣后塑料框架可以向上取下。 需要注意的是塑料框架上有按键板,内部靠排线连接。取下框架时,排线可以被拔下,但是不要用力过猛损伤排线。 拆下塑料框架后可以看到内部的按键板。此时可以先拆开按键板和盖板,因为最后安装时,还要插接排线。向内拨白色卡口,可以取下按键盖板和按键电路板。 5 .下一步拆解托纸槽。首先拧下背面两颗螺丝(红圈所示),并移开固定的导线。 固定托纸槽的共有五颗螺丝固定,位置比较偏,在下图标出。 拧下这五颗螺丝,向后轻轻摇动可拔出托纸槽。 托纸槽上有需要处理的两个结构:一个是弹簧,另一个是小搓纸轮。弹簧可以轻轻拉长些,提高弹力。注意稍微拉长一点就行了,过犹不及。 我处理小搓纸轮的方法是用不太锋利的小刀在胶皮上划出一些浅痕,增加摩擦力。但是注意千万不要把此胶皮轮切断。 6 .进一步拆大搓纸轮上的黑色塑料盖板。图中所示盖板的四个固定点。 7 .取下盖板就可以看到大搓纸轮了,这也是本次修理的重点和难点。 先将大搓纸轮左侧的弹簧柄挑起拨到白...
