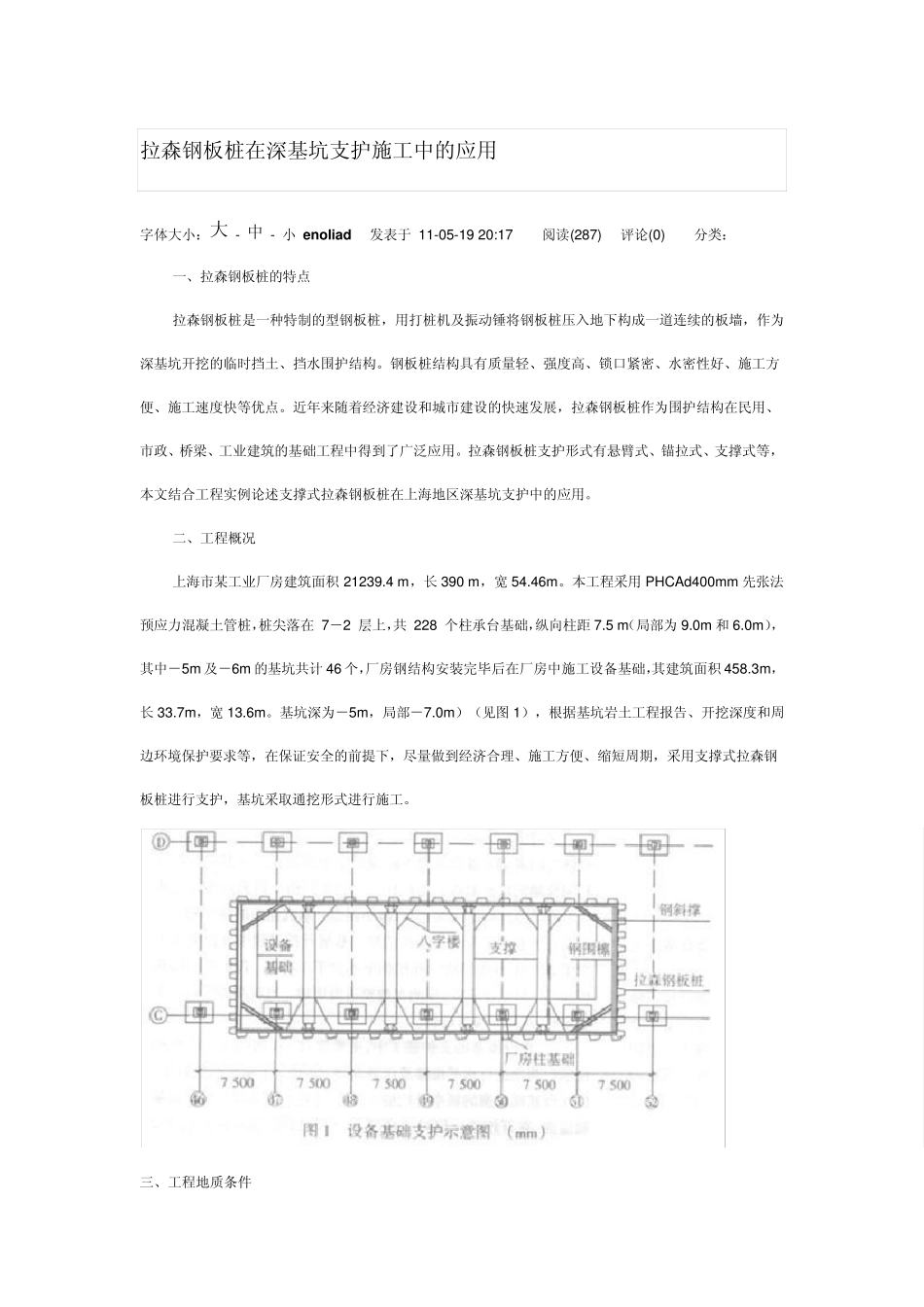

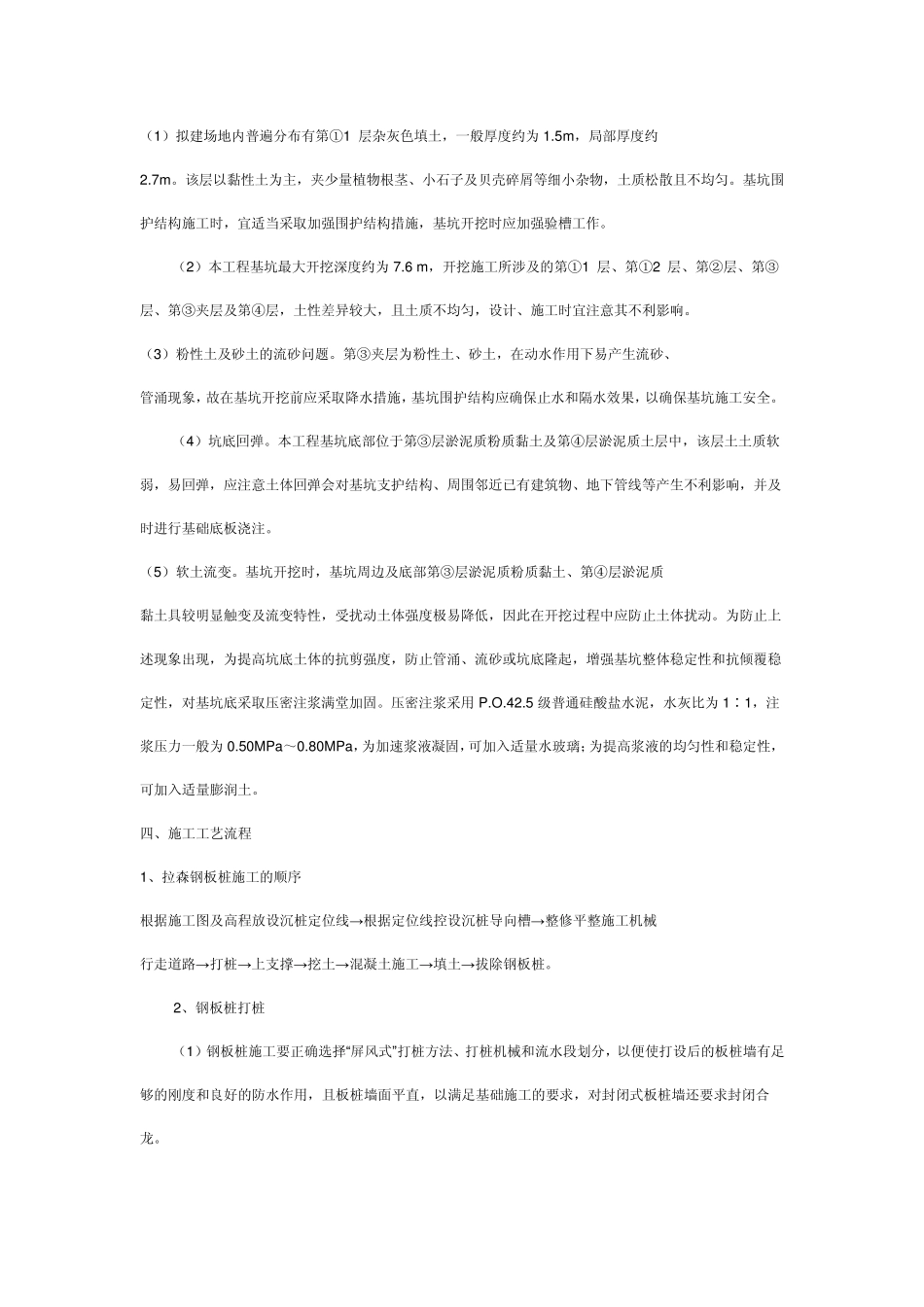

拉森钢板桩在深基坑支护施工中的应用 字体大小：大 - 中 - 小 en o liad 发表于 11-05-19 20:17 阅读(287) 评论(0) 分类： 一、拉森钢板桩的特点 拉森钢板桩是一种特制的型钢板桩，用打桩机及振动锤将钢板桩压入地下构成一道连续的板墙，作为深基坑开挖的临时挡土、挡水围护结构。钢板桩结构具有质量轻、强度高、锁口紧密、水密性好、施工方便、施工速度快等优点。近年来随着经济建设和城市建设的快速发展，拉森钢板桩作为围护结构在民用、市政、桥梁、工业建筑的基础工程中得到了广泛应用。拉森钢板桩支护形式有悬臂式、锚拉式、支撑式等，本文结合工程实例论述支撑式拉森钢板桩在上海地区深基坑支护中的应用。 二、工程概况 上海市某工业厂房建筑面积 21239.4 m ，长 390 m ，宽 54.46m 。本工程采用PHCAd400m m 先张法预应力混凝土管桩，桩尖落在 7－2 层上，共 228 个柱承台基础，纵向柱距 7.5 m（局部为 9.0m 和 6.0m ），其中－5m 及－6m 的基坑共计 46 个，厂房钢结构安装完毕后在厂房中施工设备基础，其建筑面积 458.3m ，长 33.7m ，宽 13.6m 。基坑深为－5m ，局部－7.0m ）（见图 1），根据基坑岩土工程报告、开挖深度和周边环境保护要求等，在保证安全的前提下，尽量做到经济合理、施工方便、缩短周期，采用支撑式拉森钢板桩进行支护，基坑采取通挖形式进行施工。 三、工程地质条件 （1）拟建场地内普遍分布有第①1 层杂灰色填土，一般厚度约为 1.5m ，局部厚度约 2.7m 。该层以黏性土为主，夹少量植物根茎、小石子及贝壳碎屑等细小杂物，土质松散且不均匀。基坑围护结构施工时，宜适当采取加强围护结构措施，基坑开挖时应加强验槽工作。 （2）本工程基坑最大开挖深度约为 7.6 m ，开挖施工所涉及的第①1 层、第①2 层、第②层、第③层、第③夹层及第④层，土性差异较大，且土质不均匀，设计、施工时宜注意其不利影响。 （3）粉性土及砂土的流砂问题。第③夹层为粉性土、砂土，在动水作用下易产生流砂、 管涌现象，故在基坑开挖前应采取降水措施，基坑围护结构应确保止水和隔水效果，以确保基坑施工安全。 （4）坑底回弹。本工程基坑底部位于第③层淤泥质粉质黏土及第④层淤泥质土层中，该层土土质软弱，易回弹，应注意土体回弹会对基坑支护结构、周围邻近已有建筑物、地下管线等产生不利影响，并及时进行基础底板浇注。 （5）软土流变。基坑开挖时，基坑周边及...
