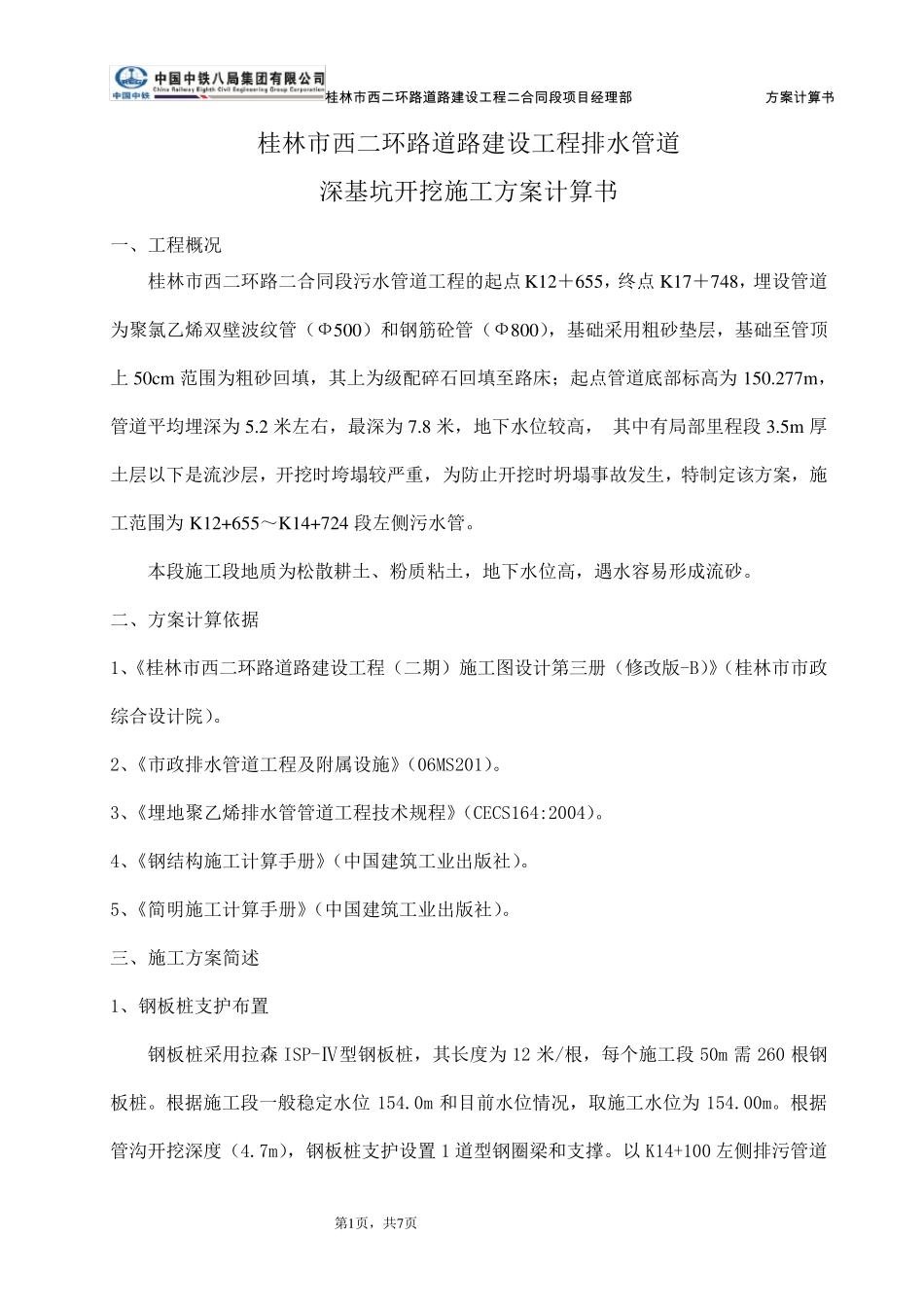

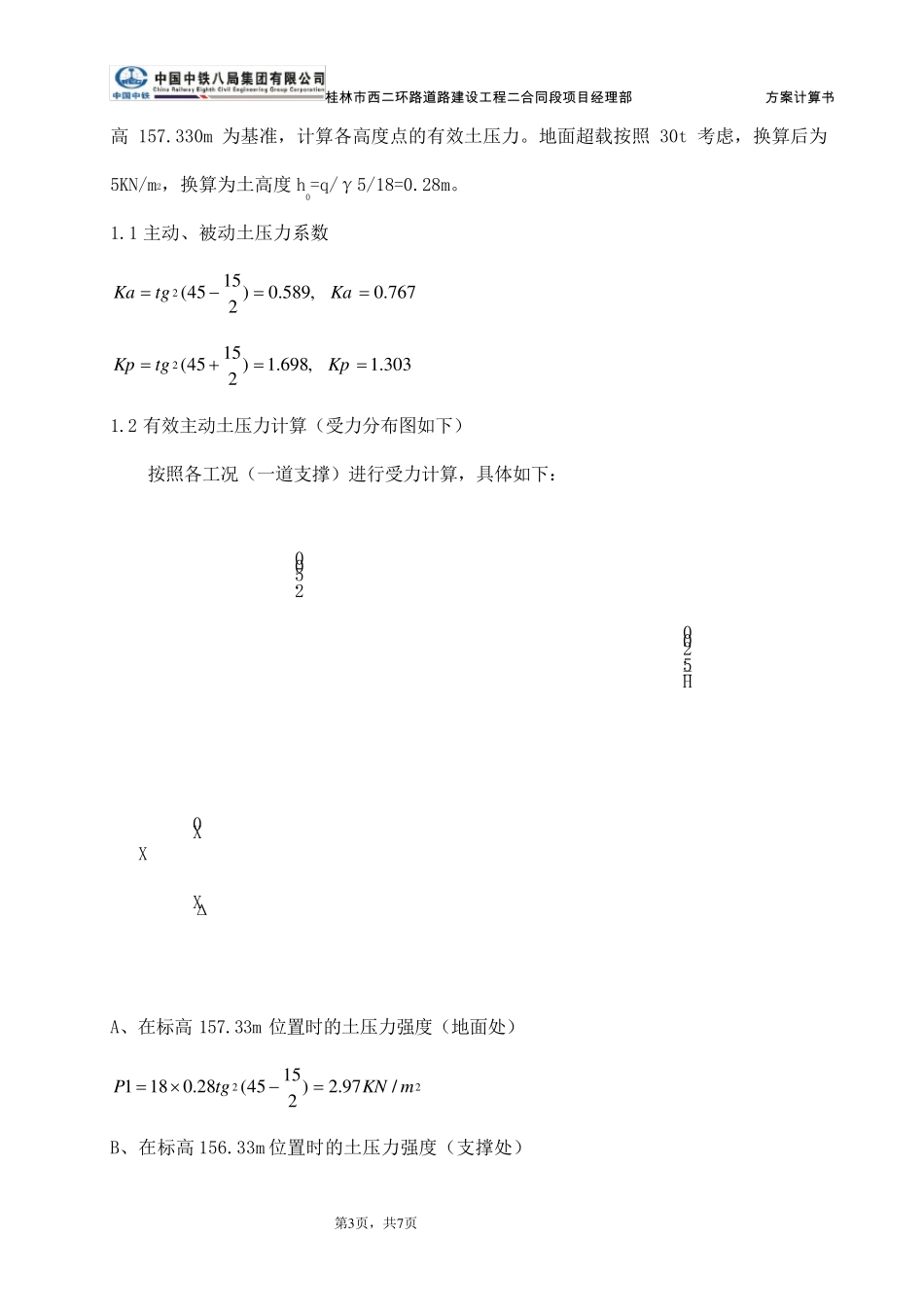

桂 林 市 西 二 环 路 道 路 建 设 工 程 二 合 同 段 项 目 经 理 部 方 案 计 算 书 第1页，共7页 桂林市西二环路道路建设工程排水管道 深基坑开挖施工方案计算书 一、工程概况 桂林市西二环路二合同段污水管道工程的起点K12＋655，终点K17＋748，埋设管道为聚氯乙烯双壁波纹管（Ф500）和钢筋砼管（Ф800），基础采用粗砂垫层，基础至管顶上 50cm 范围为粗砂回填，其上为级配碎石回填至路床；起点管道底部标高为150.277m ，管道平均埋深为5.2 米左右，最深为7.8 米，地下水位较高， 其中有局部里程段3.5m 厚土层以下是流沙层，开挖时垮塌较严重，为防止开挖时坍塌事故发生，特制定该方案，施工范围为K12+655～K14+724 段左侧污水管。 本段施工段地质为松散耕土、粉质粘土，地下水位高，遇水容易形成流砂。 二、方案计算依据 1、《桂林市西二环路道路建设工程（二期）施工图设计第三册（修改版-B）》（桂林市市政综合设计院）。 2、《市政排水管道工程及附属设施》（06MS201）。 3、《埋地聚乙烯排水管管道工程技术规程》（CECS164:2004）。 4、《钢结构施工计算手册》（中国建筑 工业 出 版社 ）。 5、《简 明 施工计算手册》（中国建筑 工业 出 版社 ）。 三、施工方案简 述 1、钢板 桩 支 护 布 置 钢板 桩 采用拉 森 ISP-Ⅳ 型 钢板 桩 ，其长 度 为12 米/根 ，每 个 施工段50m 需 260 根 钢板 桩 。根 据施工段一般 稳 定水位 154.0m 和目 前 水位情 况，取 施工水位为154.00m。根 据管沟 开挖深度 （4.7m），钢板 桩 支 护 设置 1 道型 钢圈 梁 和支 撑 。以 K14+100 左侧排污管道桂 林 市 西 二 环 路 道 路 建 设 工 程 二 合 同 段 项 目 经 理 部 方 案 计 算 书 第2页，共7页 钢板桩支护为例，桩顶标高为157.83m，桩底标高为148.83m，依次穿越松散耕土→粉质粘土层。 2、钢板桩结构尺寸及截面参数 拉森ISP-Ⅳ型钢板桩计算参数如下表所示： 型号 尺寸（mm） 每块钢板桩 有效幅宽b 有效高度h 厚度t 截面积A单根cm2 惯性矩Ix单根cm4 截面抵抗矩W单根cm3 单位净重kg/m ISP-Ⅳ型 400 180 15.5 98.70 3.970 336 76.96 四、计算假设 1、根据设计图纸中地勘资料提供的土层描述，本计算中土层参数按经验取值如下（K14+100钢板桩支护处）： 土层编号 土层 名称 土层顶...
