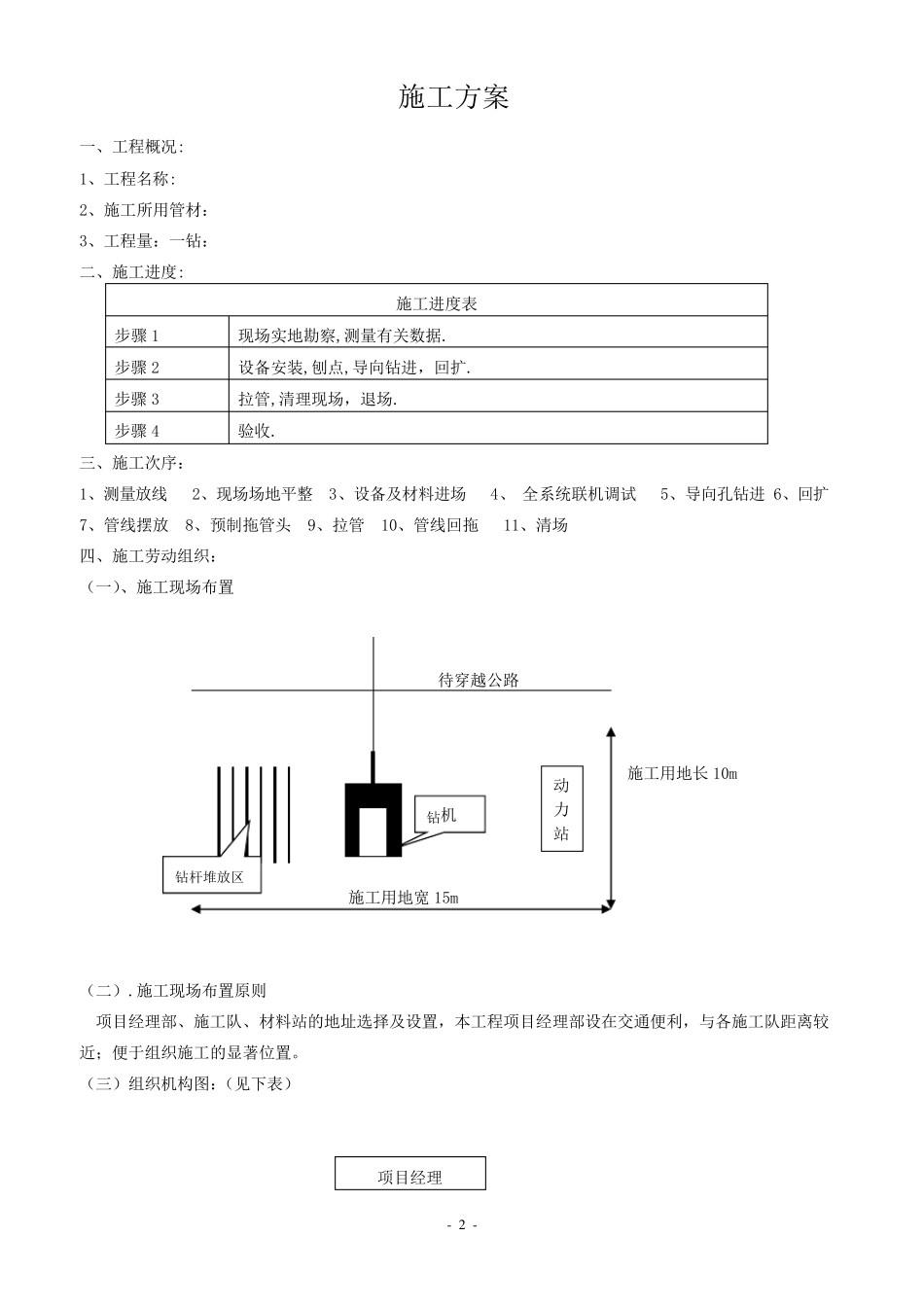

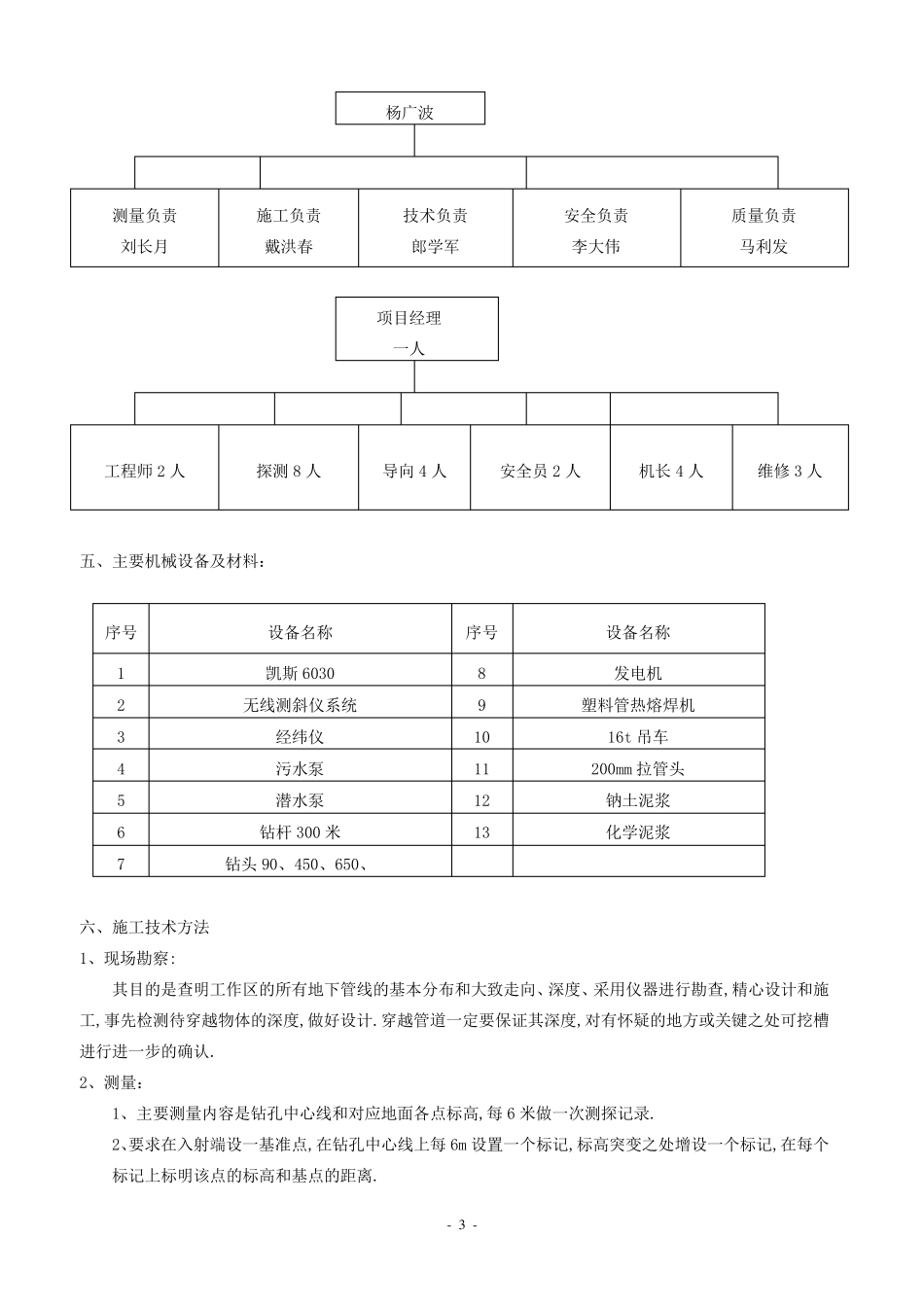

- 1 - （非开挖钻进铺管） 施 工 方 案 - 2 - 施工方案 一、工程概况: 1、工程名称: 2、施工所用管材： 3、工程量：一钻： 二、施工进度: 施工进度表 步骤 1 现场实地勘察,测量有关数据. 步骤 2 设备安装,刨点,导向钻进，回扩. 步骤 3 拉管,清理现场，退场. 步骤 4 验收. 三、施工次序： 1、测量放线 2、现场场地平整 3、设备及材料进场 4、 全系统联机调试 5、导向孔钻进 6、回扩7、管线摆放 8、预制拖管头 9、拉管 10、管线回拖 11、清场 四、施工劳动组织： （一）、施工现场布置 待穿越公路 施工用地长 10m 施工用地宽 15m （二）.施工现场布置原则 项目经理部、施工队、材料站的地址选择及设置，本工程项目经理部设在交通便利，与各施工队距离较近；便于组织施工的显著位置。 （三）组织机构图：（见下表） 项目经理 动力站 钻杆堆放区 钻机 - 3 - 杨广波 测量负责 刘长月 施工负责 戴洪春 技术负责 郎学军 安全负责 李大伟 质量负责 马利发 项目经理 一人 工程师2 人 探测8 人 导向4 人 安全员2 人 机长4 人 维修3 人 五、主要机械设备及材料： 序号 设备名称 序号 设备名称 1 凯斯 6030 8 发电机 2 无线测斜仪系统 9 塑料管热熔焊机 3 经纬仪 10 16t 吊车 4 污水泵 11 200mm 拉管头 5 潜水泵 12 钠土泥浆 6 钻杆 300 米 13 化学泥浆 7 钻头 90、450、650、 六、施工技术方法 1、现场勘察: 其目的是查明工作区的所有地下管线的基本分布和大致走向、深度、采用仪器进行勘查,精心设计和施工,事先检测待穿越物体的深度,做好设计.穿越管道一定要保证其深度,对有怀疑的地方或关键之处可挖槽进行进一步的确认. 2、测量： 1、主要测量内容是钻孔中心线和对应地面各点 标 高 ,每 6 米做一次 测探记 录 . 2、要求 在 入 射 端 设一基准 点 ,在 钻孔中心线上 每 6m 设置 一个 标 记 ,标 高 突 变 之处增 设一个 标 记 ,在 每 个标 记 上 标 明该 点 的标 高 和基点 的距 离 . - 4 - 3、 测 量 仪 器 采 用 经 纬 仪 ,测 量 精 度 正 负 1cm. 4、 向 孔 施 工 前 应 对 导 向 仪 进 行 标 定 或 复 验 ,以 保 证 探 头 深 度 . 3、 机 械 安 装 : 1、 采 用 吊 车 将 钻 机 放 置 在 入 射 点 ， ...
