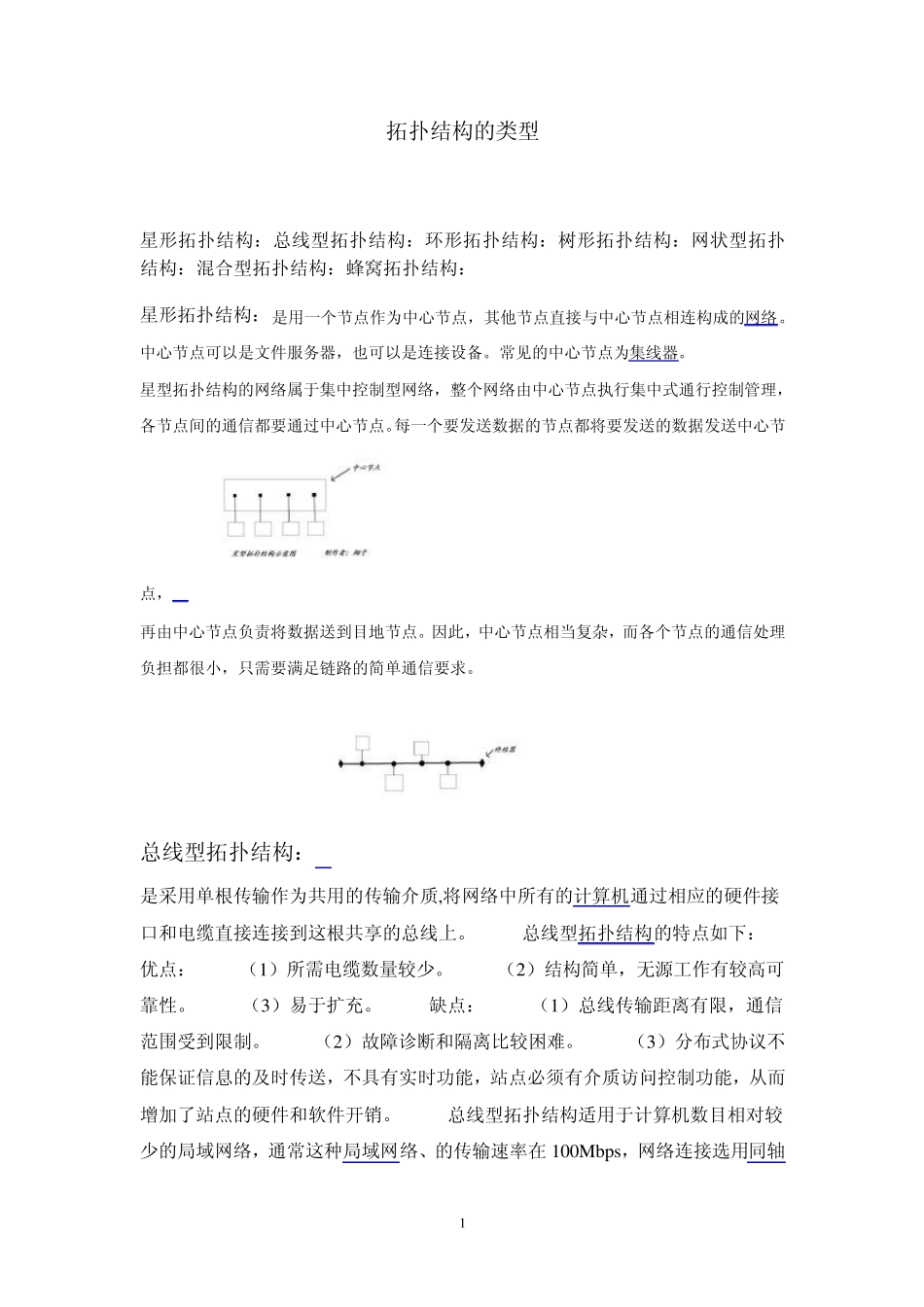

拓扑结构的类型

1 拓扑结构的类型 星形拓扑结构：总线型拓扑结构：环形拓扑结构：树形拓扑结构：网状型拓扑结构：混合型拓扑结构：蜂窝拓扑结构： 星形拓扑结构：是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络。中心节点可以是文件服务器，也可以是连接设备。常见的中心节点为集线器。 星型拓扑结构的网络属于集中控制型网络，整个网络由中心节点执行集中式通行控制管理，各节点间的通信都要通过中心节点。每一个要发送数据的节点都将要发送的数据发送中心节点， 再由中心节点负责将数据送到目地节点。因此，中心节点相当复杂，而各个节点的通信处理负担都很小，只需要满足链路的简单通信要求。 总线型拓扑结构： 是采用单根传输作为共用的传输介质,将网络中所有的计算机通过相应的硬件接口和电缆直接连接到这根共享的总线上。 总线型拓扑结构的特点如下： 优点： （1）所需电缆数量较少。 （2）结构简单，无源工作有较高可靠性。 （3）易于扩充。 缺点： （1）总线传输距离有限，通信范围受到限制。 （2）故障诊断和隔离比较困难。 （3）分布式协议不能保证信息的及时传送，不具有实时功能，站点必须有介质访问控制功能，从而增加了站点的硬件和软件开销。 总线型拓扑结构适用于计算机数目相对较少的局域网络，通常这种局域网络、的传输速率在 100Mbps，网络连接选用同轴 2 电缆。总线型拓扑结构曾流行了一段时间，典型的总线型局域网有以太网！ 环形拓扑结构：入网设备通过转发器接入网络，每个转发器仅与两个相邻的转发器有直接的物理线路。环形网的数据传输具有单向性，一个转发器发出的数据只能被另一个转发器接收并转发。所有的转发器及其物理线路构成了一个环状的网络系统。 环形网特点： （1 ）实时性较好（信息在网中传输的最大时间固定）； （2 ）每个结点只与相邻两个结点有物理链路； （3 ）传输控制机制比较简单； （4 ）某个结点的故障将导致物理瘫痪； （5 ）单个环网的结点数有限。 适用场合：局域网，实时性要求较高的环境。 环形拓扑的优点： （1 ）电缆长度短。 （2 ）增加或减少工作站时，仅需简单的连接操作。 （3 ）可使用光纤。 环形拓扑的缺点： （1 ）节点的故障会引起全网故障。 （2 ）故障检测困难。 （3 ）环形拓扑结构的媒体访问控制协议都采用令牌传达室递的方式，在负载很轻时，信道利用率相对来说就比较低。 树型拓扑结构： 是一种层次结构，结点按层次连结...
