拼接屏设计方案1

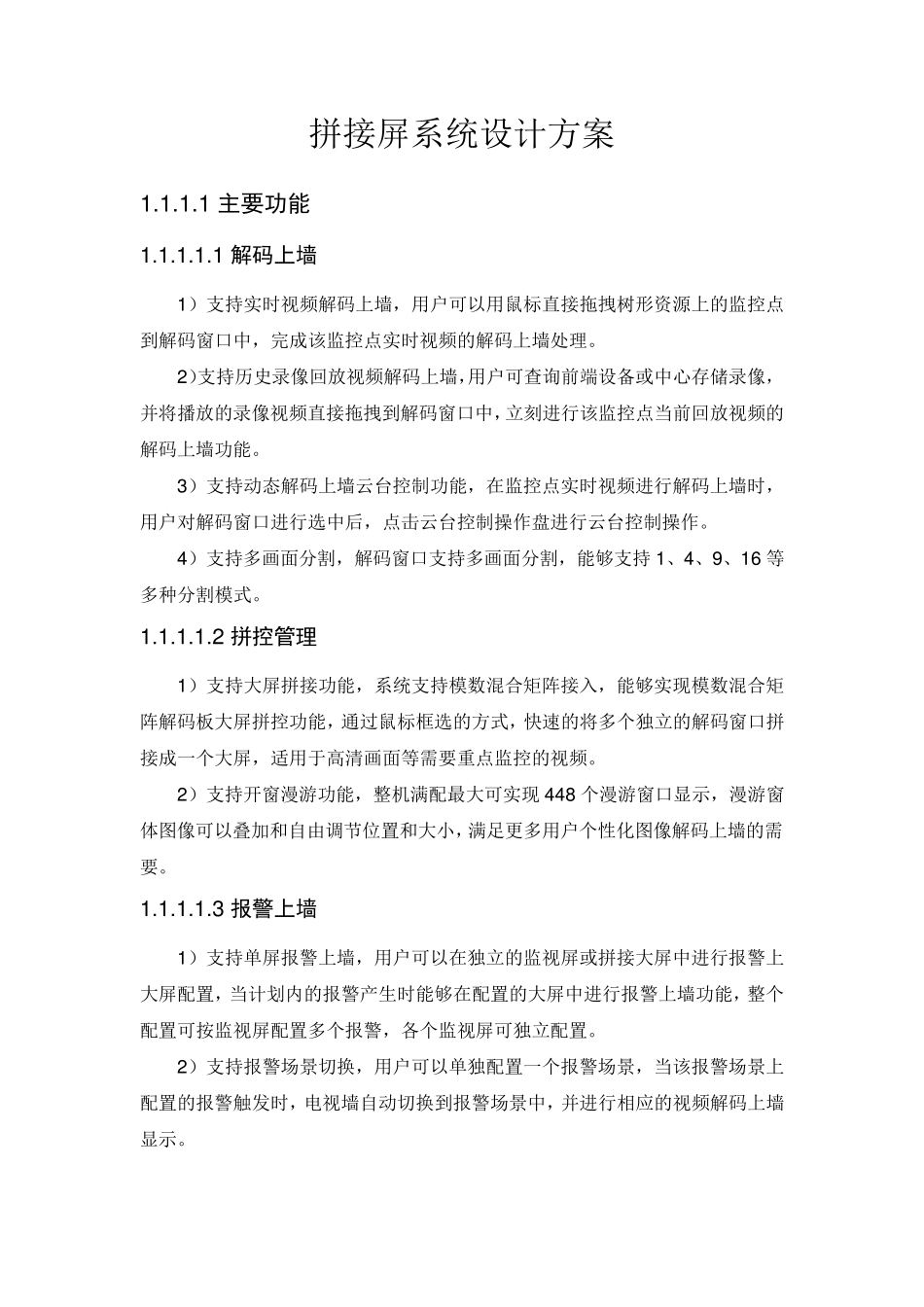

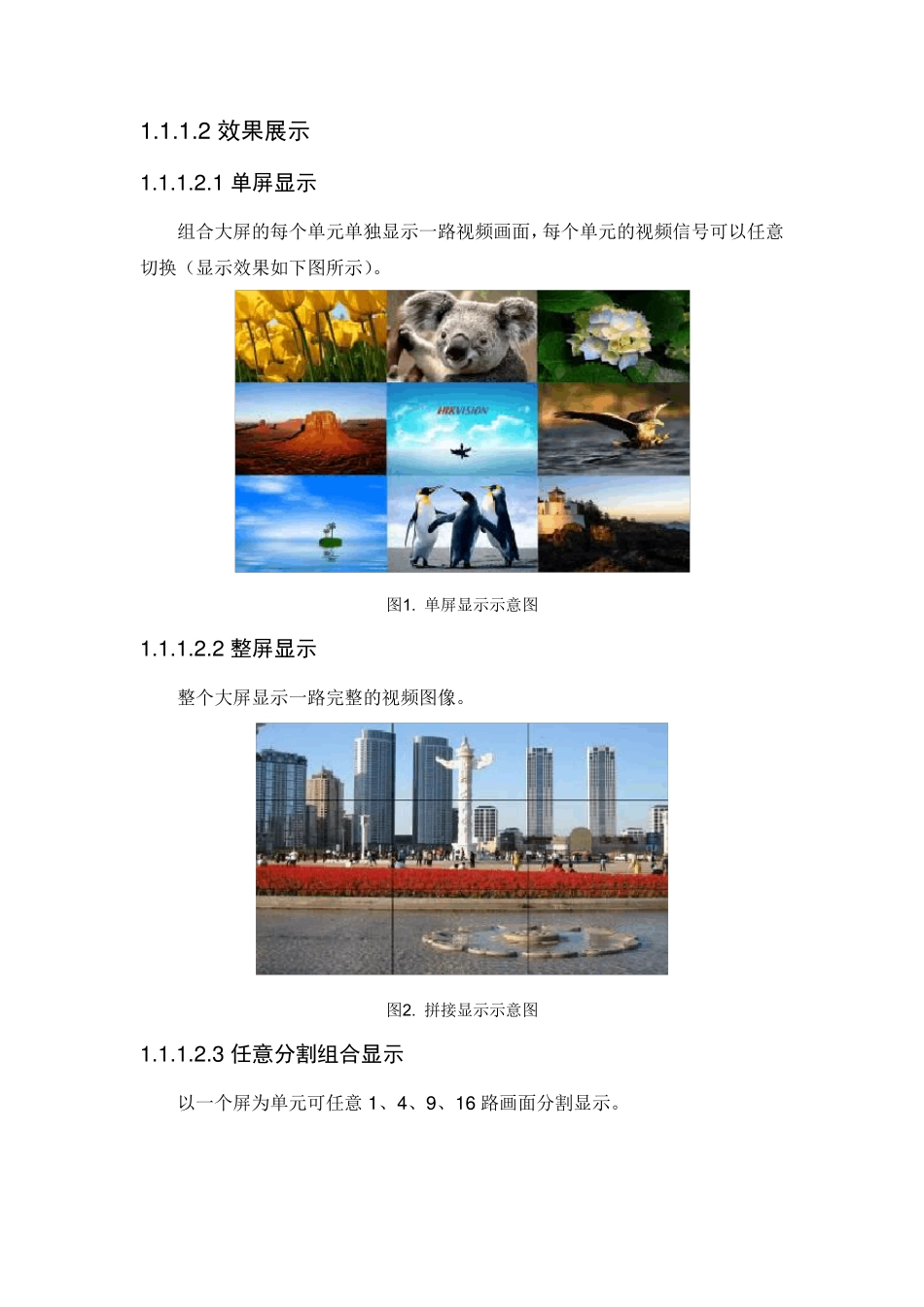

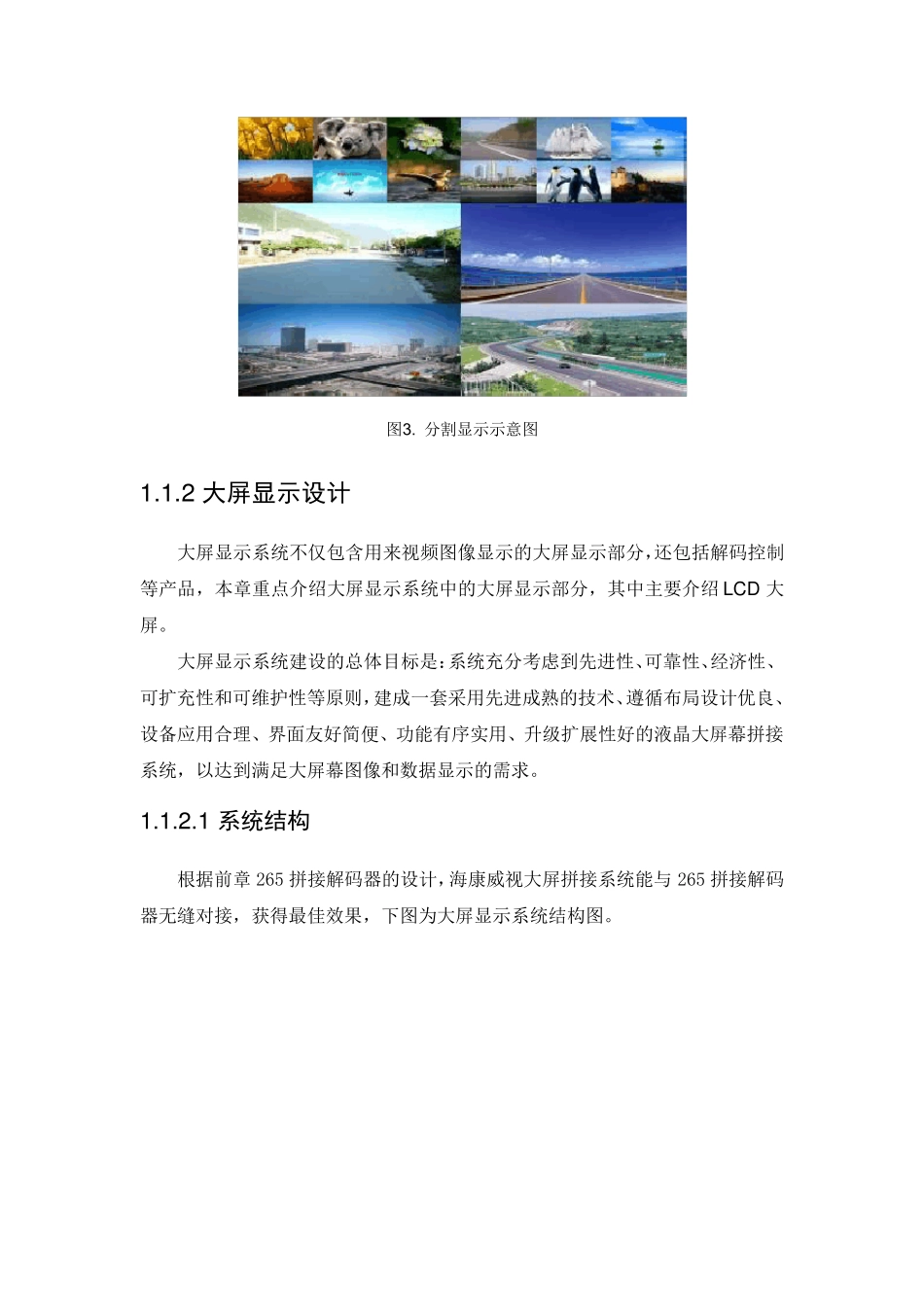

拼接屏系统设计方案 1 .1 .1 .1 主要功能 1 .1 .1 .1 .1 解码上墙 1 ）支持实时视频解码上墙，用户可以用鼠标直接拖拽树形资源上的监控点到解码窗口中，完成该监控点实时视频的解码上墙处理。 2 ）支持历史录像回放视频解码上墙，用户可查询前端设备或中心存储录像，并将播放的录像视频直接拖拽到解码窗口中，立刻进行该监控点当前回放视频的解码上墙功能。 3 ）支持动态解码上墙云台控制功能，在监控点实时视频进行解码上墙时，用户对解码窗口进行选中后，点击云台控制操作盘进行云台控制操作。 4 ）支持多画面分割，解码窗口支持多画面分割，能够支持1 、4 、9 、1 6 等多种分割模式。 1 .1 .1 .1 .2 拼控管理 1 ）支持大屏拼接功能，系统支持模数混合矩阵接入，能够实现模数混合矩阵解码板大屏拼控功能，通过鼠标框选的方式，快速的将多个独立的解码窗口拼接成一个大屏，适用于高清画面等需要重点监控的视频。 2 ）支持开窗漫游功能，整机满配最大可实现 4 4 8 个漫游窗口显示，漫游窗体图像可以叠加和自由调节位置和大小，满足更多用户个性化图像解码上墙的需要。 1 .1 .1 .1 .3 报警上墙 1 ）支持单屏报警上墙，用户可以在独立的监视屏或拼接大屏中进行报警上大屏配置，当计划内的报警产生时能够在配置的大屏中进行报警上墙功能，整个配置可按监视屏配置多个报警，各个监视屏可独立配置。 2 ）支持报警场景切换，用户可以单独配置一个报警场景，当该报警场景上配置的报警触发时，电视墙自动切换到报警场景中，并进行相应的视频解码上墙显示。 1 .1 .1 .2 效果展示 1 .1 .1 .2 .1 单屏显示 组合大屏的每个单元单独显示一路视频画面，每个单元的视频信号可以任意切换（显示效果如下图所示）。 图1. 单屏显示示意图 1 .1 .1 .2 .2 整屏显示 整个大屏显示一路完整的视频图像。 图2. 拼接显示示意图 1 .1 .1 .2 .3 任意分割组合显示 以一个屏为单元可任意1 、4 、9 、1 6 路画面分割显示。 图3 . 分割显示示意图 1.1.2 大屏显示设计 大屏显示系统不仅包含用来视频图像显示的大屏显示部分，还包括解码控制等产品，本章重点介绍大屏显示系统中的大屏显示部分，其中主要介绍LCD 大屏。 大屏显示系统建设的总体目标是：系统充分考虑到先进性、可靠性、经济性、可扩充性和可维护性等原则，建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界...
