挂网锚喷支护施工方案

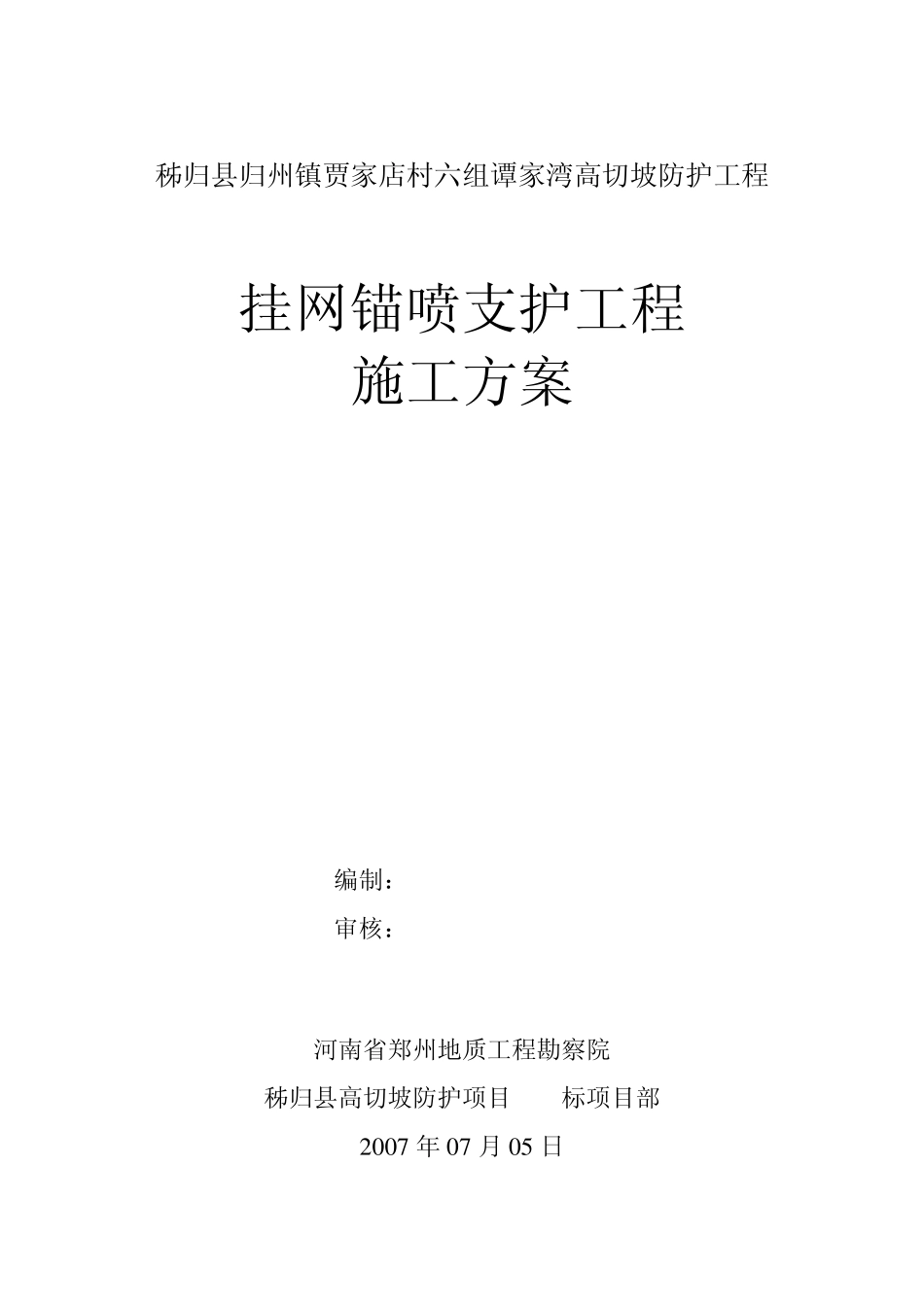

表1-2 施工组织设计(方案)审批表 工程名称 秭归县归州镇贾家店村六组谭家湾高切坡防护工程 合同号ZG/GQP/SG/025 N O ：施 致监理单位： 三峡大学建筑设计研究院秭归高切坡项目监理部 现报上 挂网锚喷支护 工程的施工组织设计（方案）（见附件），请予以审查和批准。 承包单位：（公章） 技术负责人： 单位负责人： 日期： 年 月 日 监理单位审批意见 □ 同意 □ 修改后再报 □ 不同意 （以下写出具体意见） 监理单位：（公章） 项目监理负责人： 总监理工程师： 日期： 年 月 日 业主单位审核意见 业主单位：（公章） 核准人： 日期： 年 月 日 说明：一式三份，监理单位审批后，送业主单位审定。审定后由监理单位退承包单位一份。 秭归县归州镇贾家店村六组谭家湾高切坡防护工程 挂网锚喷支护工程 施工方案 编制： 审核： 河南省郑州地质工程勘察院 秭归县高切坡防护项目 025标项目部 2007 年 07 月 05 日 秭归县归州镇贾家店村六组谭家湾高切坡防护工程 挂网锚喷支护工程施工方案 一 、工程概述及工程量 本高切坡切坡面均采用挂网锚喷支护。C25喷锚砼 372.0 m3，C25压顶梁砼 22.0 m3，挂网及压顶梁钢筋 9.7t，锚杆φ 25（5m）264.0根，锚杆φ25（8m）287.0根。 二、施工组织计划 1、劳动力组织计划 本坡段锚杆凿孔安排 2个班组计 40人、钢筋制作安装 1个班组计 10人、混凝土施工安排 2个班组计 20人。计划安排劳动力共 70人。 2、机械设备组织 本坡段安排锚杆钻机 2台；注浆泵 1台；搅拌机 1台；钢筋切割机、钢筋电焊机、钢筋弯曲机、卷扬机各 1台。 其它小型设备及工具根据需求配置。 3、工期安排 本坡段计划安排工期 59日历天。其中搭设脚手架 15天，锚杆、泄水孔施工20天，第一道砼喷射施工7天；挂网钢筋制安 10天，第二道砼喷射施工7天。 三、施工工艺流程 施工工艺流程见图 1。 图1 挂网锚喷施工工艺流程图 四、施工方法 1、施工准备 设备进场安装调试，材料采购和送检。 2、搭设脚手架平台：岸坡超过 2.5m高时，喷锚网施工就很困难，需要搭设脚手架和工作平台。脚手架用φ 48钢管搭设，高宽度为 2mx2m，脚手架上铺设 4cm厚的楠竹跳板作施工平台。 3、清理坡面和测量确定锚杆孔的位置，并在锚杆孔位作上标记，防止安装泄水孔管 坡面喷砼 砂浆养护 锚杆安放 注 浆 锚杆孔及排水孔钻进 内部验收 测量放线 锚杆制作 施工准...
