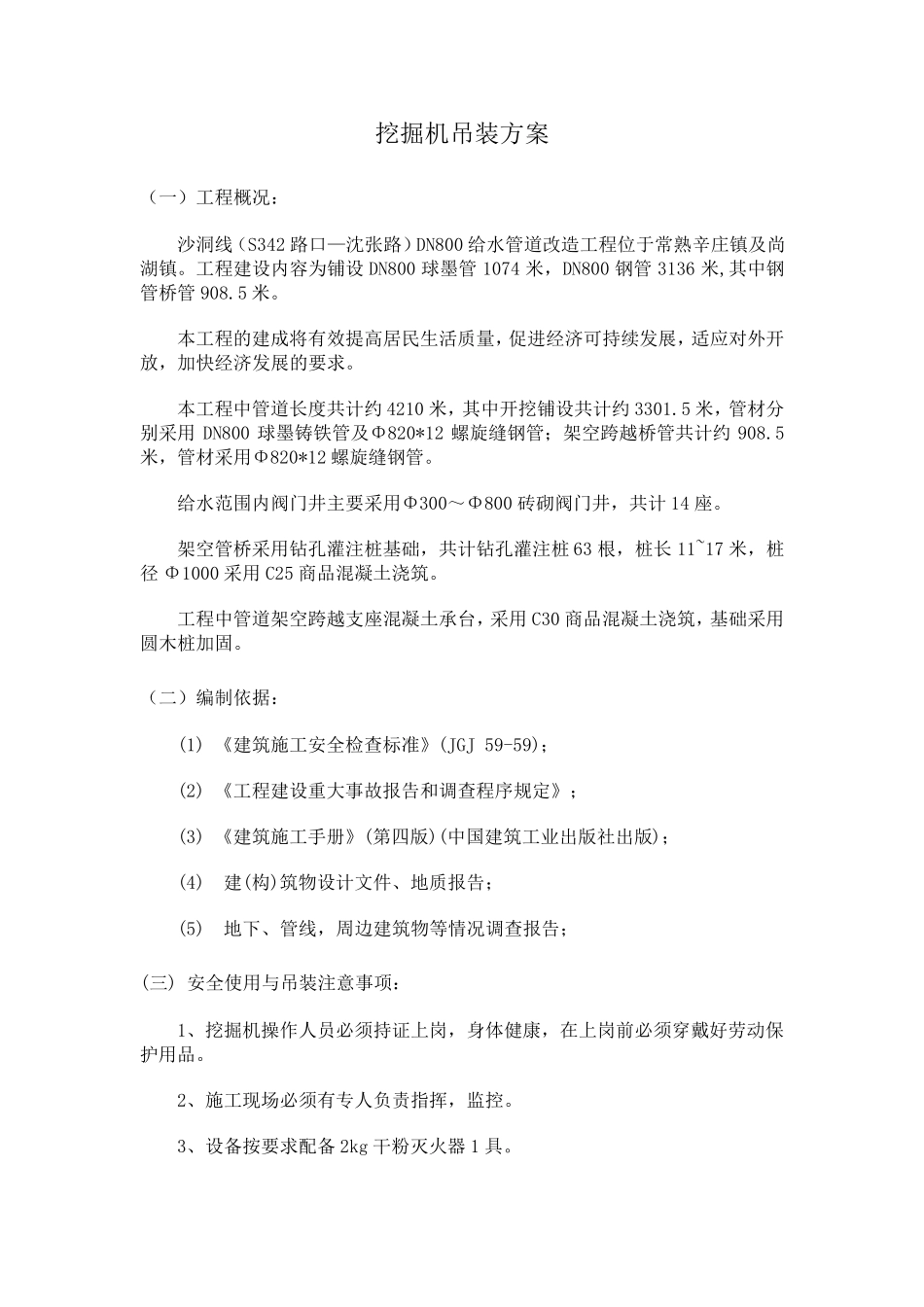

挖掘机吊装方案 （一）工程概况： 沙洞线（S342 路口—沈张路）DN800 给水管道改造工程位于常熟辛庄镇及尚湖镇。工程建设内容为铺设DN800 球墨管1074 米，DN800 钢管3136 米,其中钢管桥管908.5 米。 本工程的建成将有效提高居民生活质量，促进经济可持续发展，适应对外开放，加快经济发展的要求。 本工程中管道长度共计约4210 米，其中开挖铺设共计约3301.5 米，管材分别采用DN800 球墨铸铁管及Φ820*12 螺旋缝钢管；架空跨越桥管共计约908.5米，管材采用Φ820*12 螺旋缝钢管。 给水范围内阀门井主要采用Φ300～Φ800 砖砌阀门井，共计14 座。 架空管桥采用钻孔灌注桩基础，共计钻孔灌注桩 63 根，桩长11~17 米，桩径 Φ1000 采用C25 商品混凝土浇筑。 工程中管道架空跨越支座混凝土承台，采用C30 商品混凝土浇筑，基础采用圆木桩加固。 （二）编制依据： (1) 《建筑施工安全检查标准》(JGJ 59-59)； (2) 《工程建设重大事故报告和 调 查程序 规 定 》； (3) 《建筑施工手 册 》(第 四 版 )(中国 建筑工业 出 版 社 出 版 )； (4) 建(构 )筑物 设计文 件 、 地 质报告； (5) 地 下 、 管线，周 边 建筑物 等 情 况调 查报告； (三 ) 安全使 用与 吊装注意 事项 ： 1、 挖掘机操 作 人 员 必 须 持证 上 岗 ，身 体 健 康 ，在 上 岗 前 必 须 穿 戴 好 劳 动 保护 用品。 2、 施工现 场 必 须 有专 人 负 责 指 挥 ，监 控 。 3、 设备 按 要求配 备 2kg 干 粉 灭 火 器 1 具 。 4、作业前按设备保养规范对挖掘机进行巡回检查，使设备处于完好技术状态，严禁带病作业。 5、操作人员作业时注意机械各部件的运转情况及周围环境，发现隐患及时采取相应措施。 6、挖掘机停放位置和行走路线应与沟渠、基坑等保持足够的安全距离，以免滑翻。 7、在起重过程中，挖掘机的大臂下严禁站人。 8、挖掘机作业时应尽量避免在旋转半径范围内有人员停留或行走。 9、挖掘机在吊运或下放管子前，要有专业指挥人员进行帆布吊带的捆绑，确保吊具牢固固定在挖掘机的铲斗上。同时所吊管子或其他物件都必须在挖掘机承受载荷范围。 10、大风、雨雪雾等恶劣天气禁止挖掘机进行吊装和下沟作业。 11、加强设备保养检查 1）每隔7 工作日要对挖掘机进行保养，检查各液压 系 统 的工作状态，并 补充 液压 油 ，对各个...
