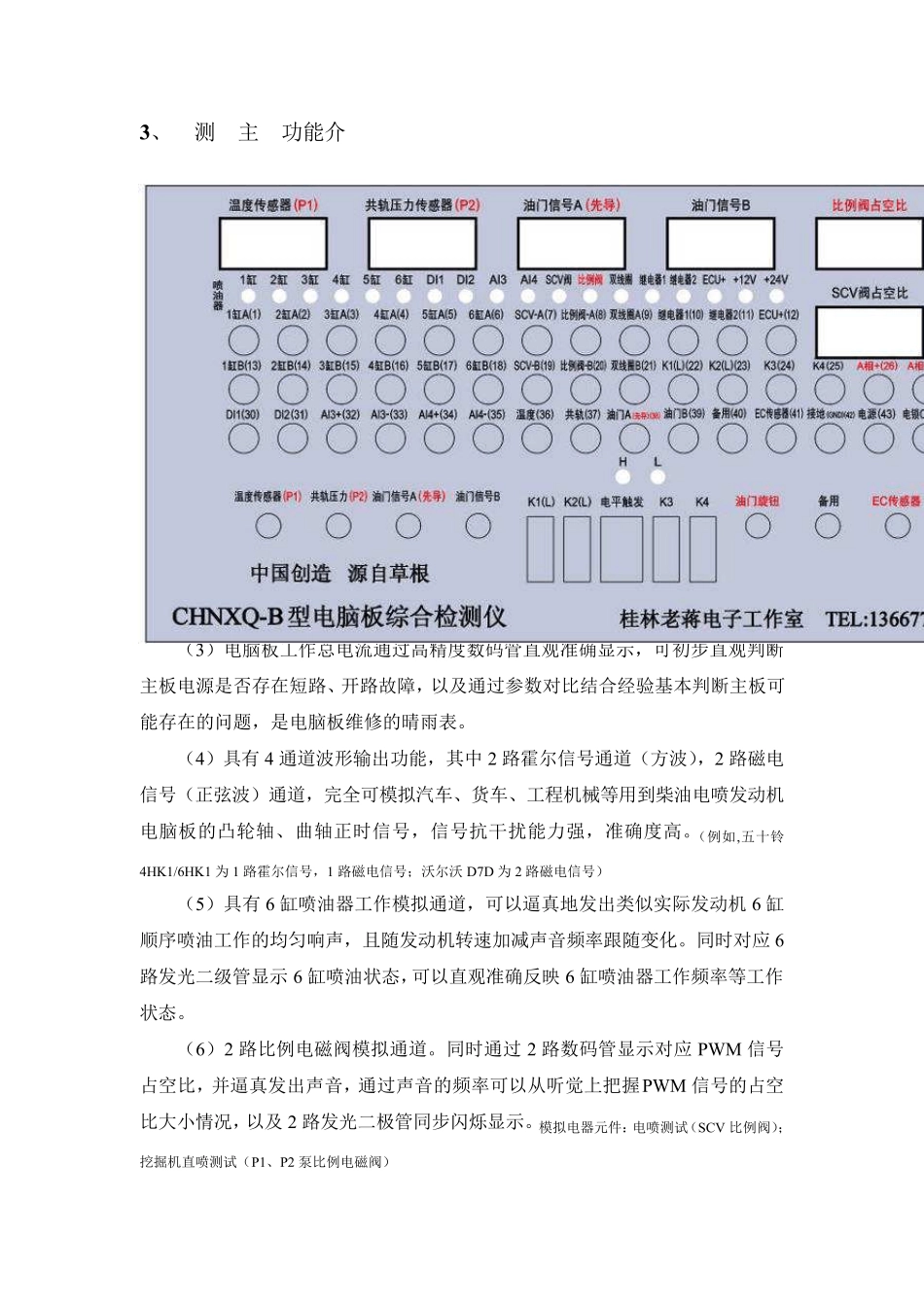

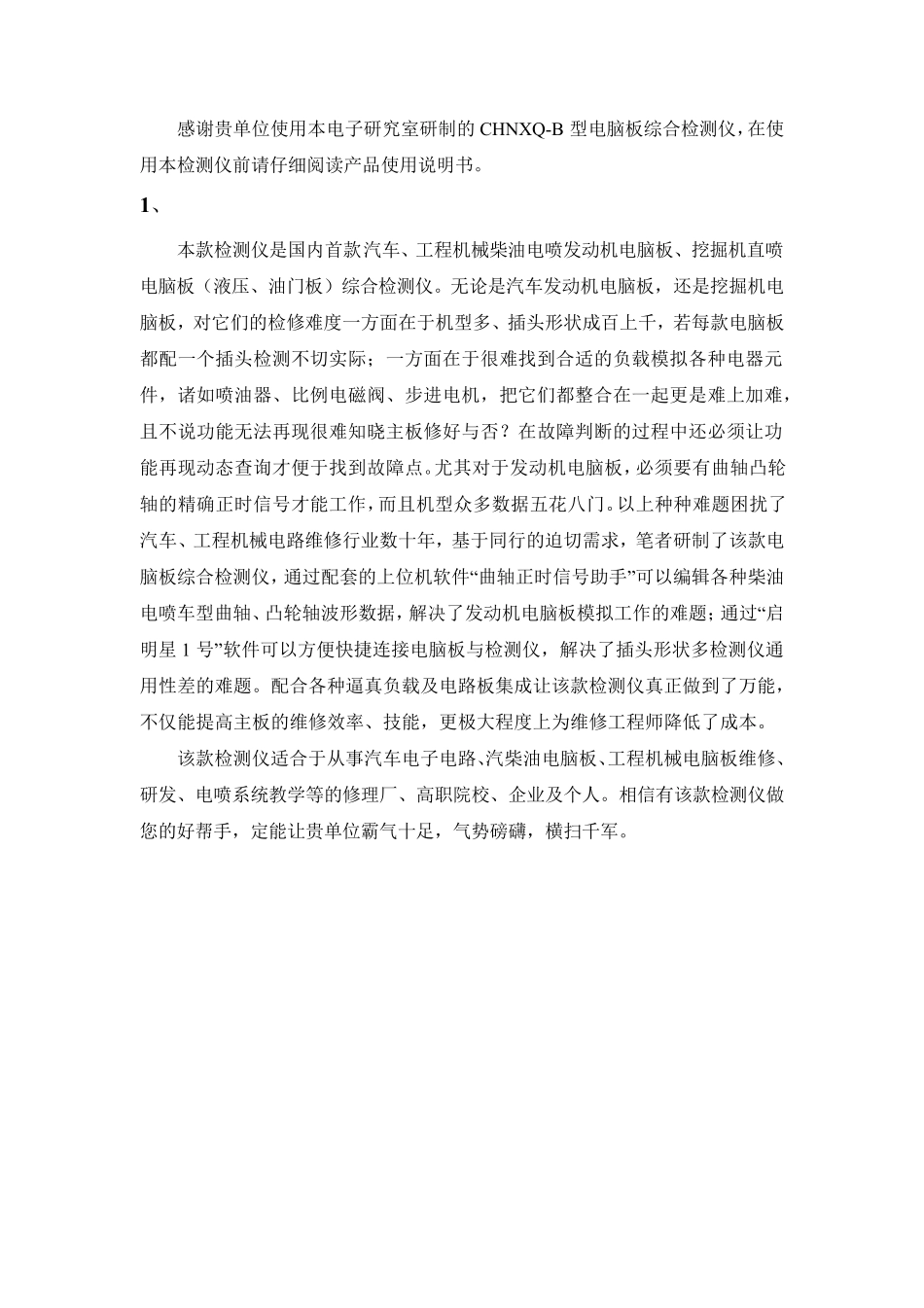

感谢贵单位使用本电子研究室研制的CHNXQ-B 型电脑板综合检测仪，在使用本检测仪前请仔细阅读产品使用说明书。1、概述本款检测仪是国内首款汽车、工程机械柴油电喷发动机电脑板、挖掘机直喷电脑板（液压、油门板）综合检测仪。无论是汽车发动机电脑板，还是挖掘机电脑板，对它们的检修难度一方面在于机型多、插头形状成百上千，若每款电脑板都配一个插头检测不切实际；一方面在于很难找到合适的负载模拟各种电器元件，诸如喷油器、比例电磁阀、步进电机，把它们都整合在一起更是难上加难，且不说功能无法再现很难知晓主板修好与否？在故障判断的过程中还必须让功能再现动态查询才便于找到故障点。尤其对于发动机电脑板，必须要有曲轴凸轮轴的精确正时信号才能工作，而且机型众多数据五花八门。以上种种难题困扰了汽车、工程机械电路维修行业数十年，基于同行的迫切需求，笔者研制了该款电脑板综合检测仪，通过配套的上位机软件“曲轴正时信号助手”可以编辑各种柴油电喷车型曲轴、凸轮轴波形数据，解决了发动机电脑板模拟工作的难题；通过“启明星 1 号”软件可以方便快捷连接电脑板与检测仪，解决了插头形状多检测仪通用性差的难题。配合各种逼真负载及电路板集成让该款检测仪真正做到了万能，不仅能提高主板的维修效率、技能，更极大程度上为维修工程师降低了成本。该款检测仪适合于从事汽车电子电路、汽柴油电脑板、工程机械电脑板维修、研发、电喷系统教学等的修理厂、高职院校、企业及个人。相信有该款检测仪做您的好帮手，定能让贵单位霸气十足，气势磅礴，横扫千军。2、检测仪外观3、检测仪主要功能介绍功能及参数简介功能及参数简介：：（1）该测试台配有 24V、5A 和 12V、5A 输出开关电源，具备过流保护功能；（2）该测试台配有 24V/12V 转换开关，通过开关即可直接切换，满足电脑板工作有 12V、24V 供电区别的需求。（3）电脑板工作总电流通过高精度数码管直观准确显示，可初步直观判断主板电源是否存在短路、开路故障，以及通过参数对比结合经验基本判断主板可能存在的问题，是电脑板维修的晴雨表。（4）具有 4 通道波形输出功能，其中 2 路霍尔信号通道（方波），2 路磁电信号（正弦波）通道，完全可模拟汽车、货车、工程机械等用到柴油电喷发动机电脑板的凸轮轴、曲轴正时信号，信号抗干扰能力强，准确度高。（例如,五十铃4HK1/6HK1 为 1 路霍尔信号，1 路磁电信号；沃尔沃 D7D 为 2 路磁电信号）（5）具有 6...
