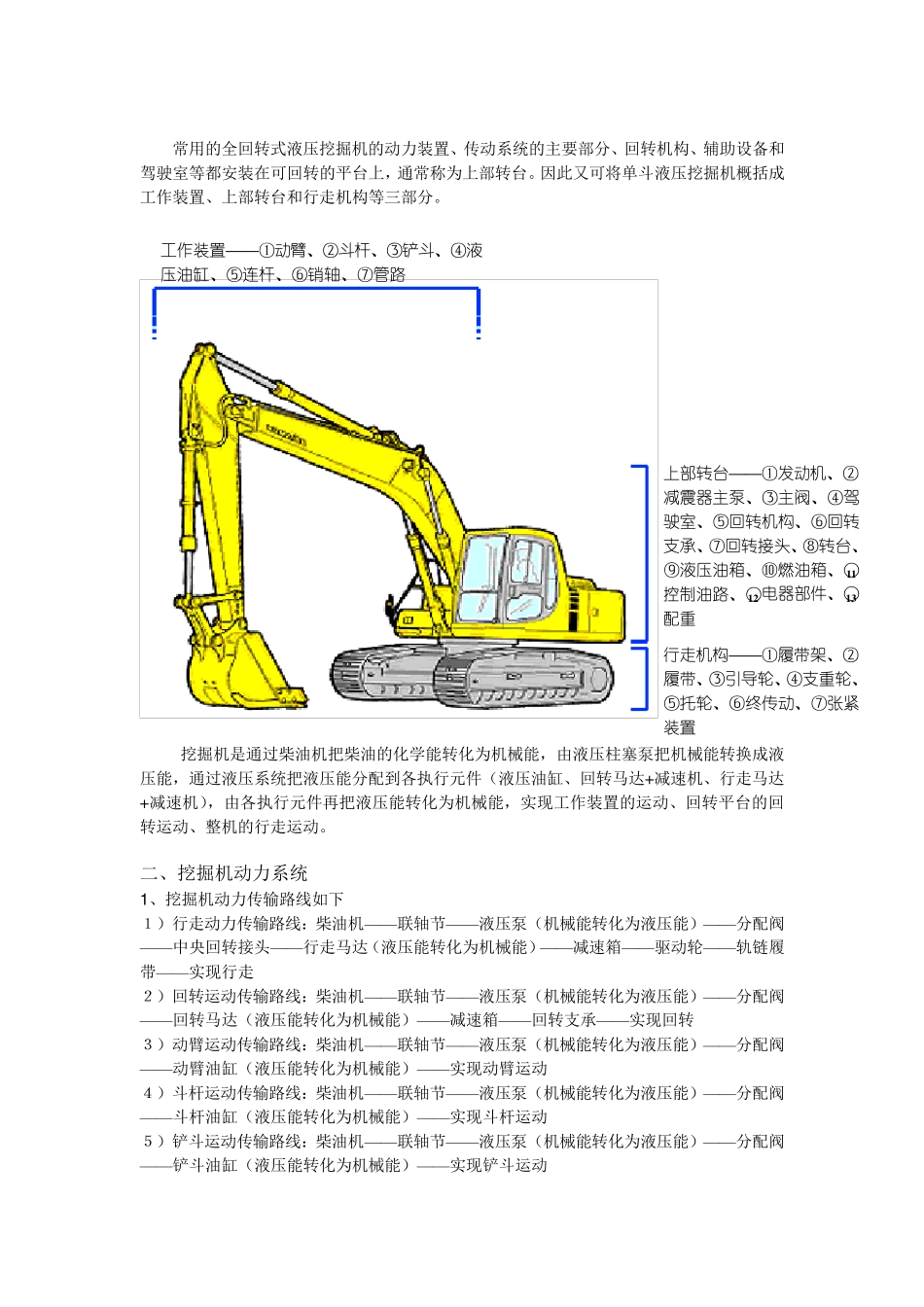

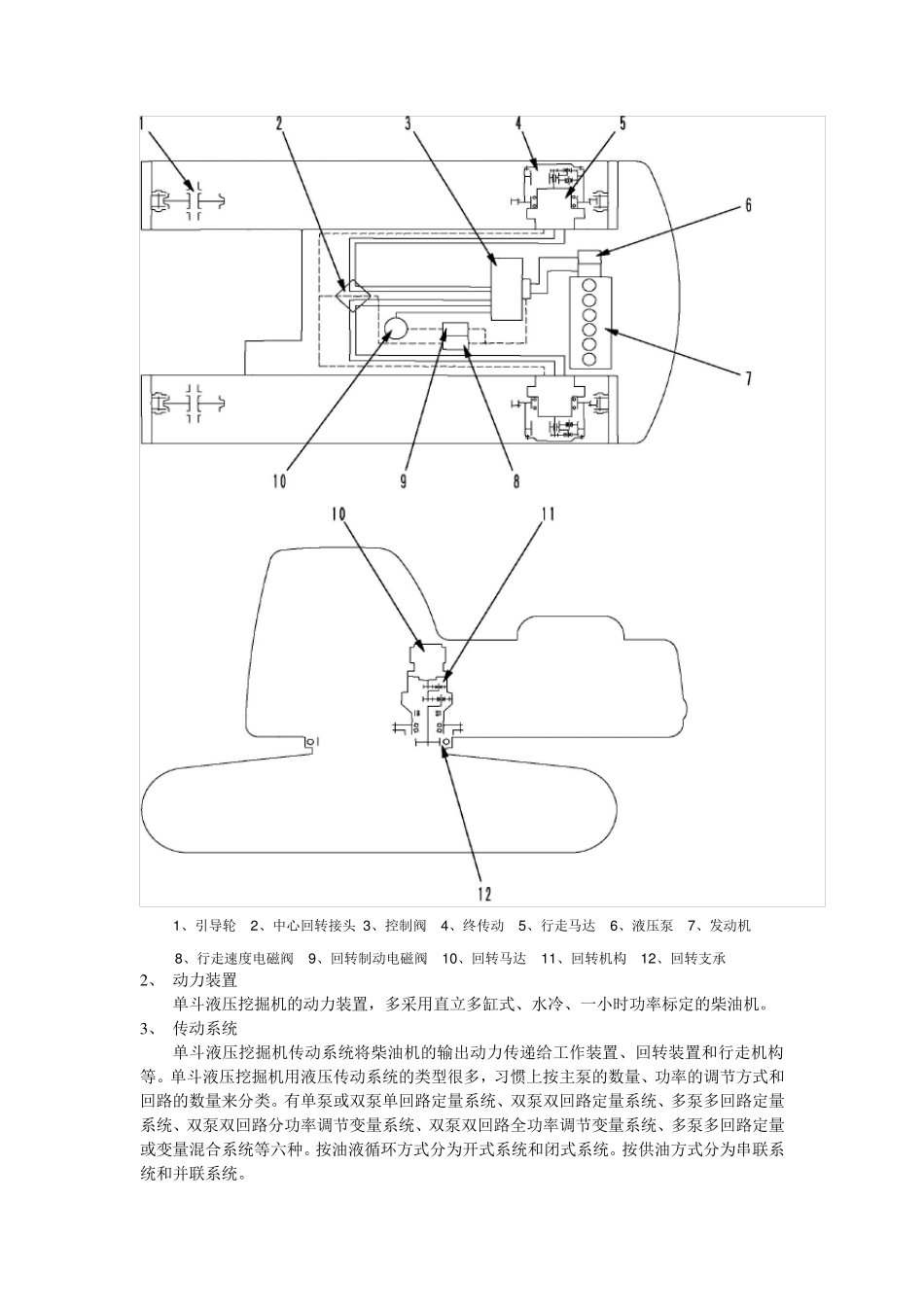

第一部分：挖掘机 第一章 挖掘机的基本构造及工作原理 第一节 概述 一、单斗液压挖掘机的总体结构 单斗液压挖掘机的总体结构包括①动力装置、②工作装置、③回转机构、④操纵机构、⑤传动系统、⑥行走机构和⑦辅助设备等，如图所示。 常用的全回转式液压挖掘机的动力装置、传动系统的主要部分、回转机构、辅助设备和驾驶室等都安装在可回转的平台上，通常称为上部转台。因此又可将单斗液压挖掘机概括成工作装置、上部转台和行走机构等三部分。 挖掘机是通过柴油机把柴油的化学能转化为机械能，由液压柱塞泵把机械能转换成液压能，通过液压系统把液压能分配到各执行元件（液压油缸、回转马达+ 减速机、行走马达+ 减速机），由各执行元件再把液压能转化为机械能，实现工作装置的运动、回转平台的回转运动、整机的行走运动。 二、挖掘机动力系统 1、挖掘机动力传输路线如下 １）行走动力传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——中央回转接头——行走马达（液压能转化为机械能）——减速箱——驱动轮——轨链履带——实现行走 ２）回转运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——回转马达（液压能转化为机械能）——减速箱——回转支承——实现回转 ３）动臂运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——动臂油缸（液压能转化为机械能）——实现动臂运动 ４）斗杆运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——斗杆油缸（液压能转化为机械能）——实现斗杆运动 ５）铲斗运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——铲斗油缸（液压能转化为机械能）——实现铲斗运动 工作装置——①动臂、②斗杆、③铲斗、④液压油缸、⑤连杆、⑥销轴、⑦管路 上部转台——①发动机、②减震器主泵、③主阀、④驾驶室、⑤回转机构、⑥回转支承、⑦回转接头、⑧转台、⑨液压油箱、⑩燃油箱、○1 1控制油路、○1 2 电器部件、○1 3配重 行走机构——①履带架、②履带、③引导轮、④支重轮、⑤托轮、⑥终传动、⑦张紧装置 1 、引导轮 2 、中心回转接头 3 、控制阀 4 、终传动 5 、行走马达 6 、液压泵 7 、发动机 8 、行走速度电磁阀 9 、回转制动电磁阀 1 0 、回转马达 1 1 、回转机构 1 2 、回转支承 2 、 动力装置 单斗液压挖掘机的...
