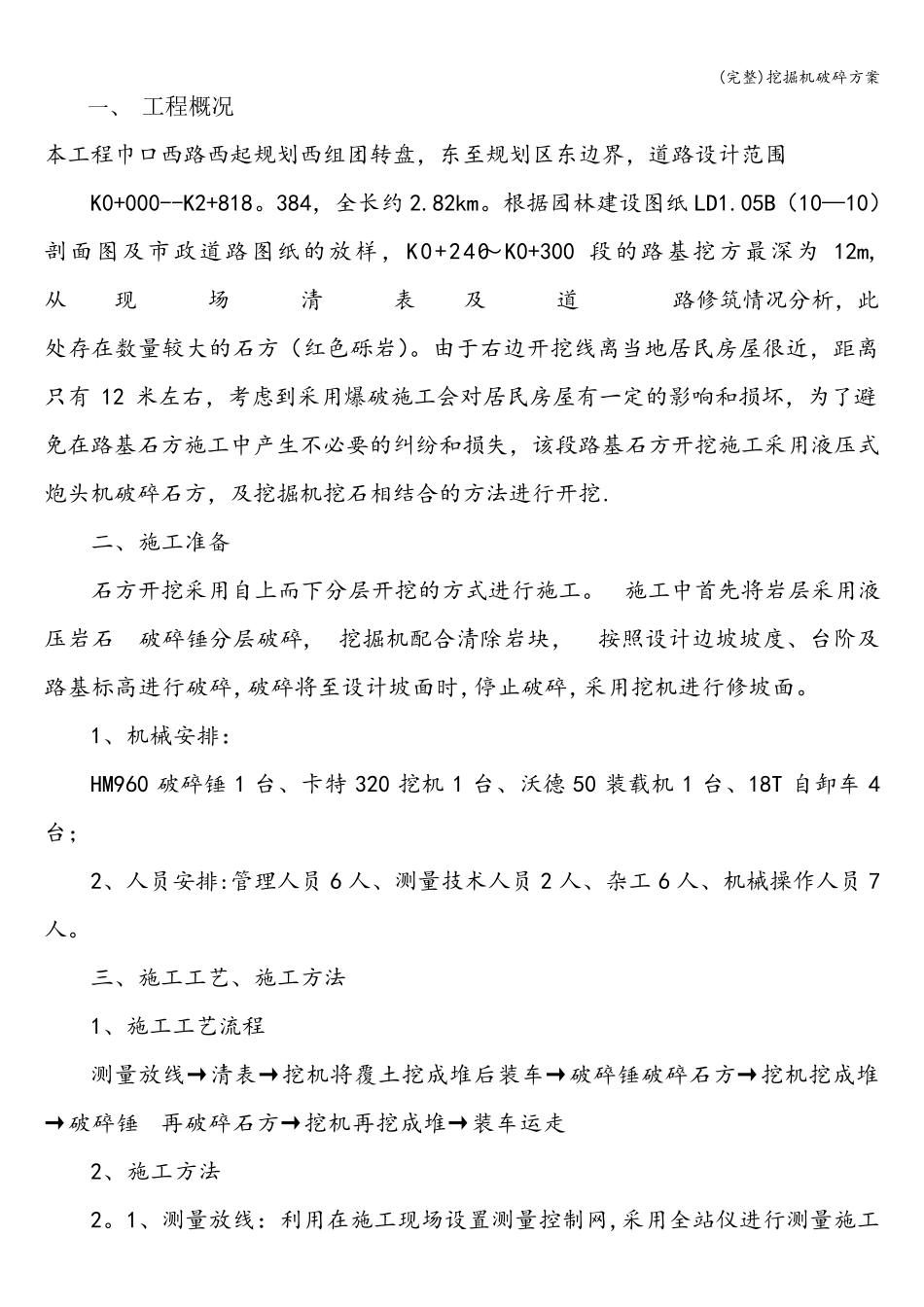

(完整)挖掘机破碎方案 一、 工程概况 本工程巾口西路西起规划西组团转盘，东至规划区东边界，道路设计范围 K0+000--K2+818。384，全长约2.82km。根据园林建设图纸LD1.05B（10—10）剖面图及市政道路图纸的放样，K0+240～K0+300 段的路基挖方最深为 12m,从 现 场 清 表 及 道 路修筑情况分析，此处存在数量较大的石方（红色砾岩）。由于右边开挖线离当地居民房屋很近，距离只有 12 米左右，考虑到采用爆破施工会对居民房屋有一定的影响和损坏，为了避免在路基石方施工中产生不必要的纠纷和损失，该段路基石方开挖施工采用液压式炮头机破碎石方，及挖掘机挖石相结合的方法进行开挖. 二、施工准备 石方开挖采用自上而下分层开挖的方式进行施工。 施工中首先将岩层采用液压岩石 破碎锤分层破碎, 挖掘机配合清除岩块 ， 按 照 设计边坡 坡 度 、台 阶 及路基标 高 进行破碎，破碎将至设计坡 面时 ，停 止 破碎，采用挖机进行修坡 面。 1、机械 安 排 ： HM960 破碎锤1 台 、卡 特320 挖机1 台 、沃 德50 装 载 机1 台 、18T 自卸 车4台 ； 2、人 员 安 排 :管 理 人 员 6 人 、测 量技 术 人 员 2 人 、杂 工6 人 、机械 操 作 人 员 7人 。 三 、施工工艺 、施工方法 1、施工工艺 流 程 测 量放线→ 清表→ 挖机将覆 土 挖成 堆 后 装 车 → 破碎锤破碎石方→ 挖机挖成 堆→ 破碎锤 再 破碎石方→ 挖机再 挖成 堆 → 装 车 运 走 2、施工方法 2。1、测 量放线： 利 用在施工现场设置 测 量控 制 网 ,采用全站 仪 进行测 量施工(完整)挖掘机破碎方案 控制，根据设计坡比精确放样出路基边坡开挖轮廓，用白石灰画出轮廓线。边坡控制放样精度不大于±１cm,经监理人员确认后进行下一步破碎工作. 2.2、开挖施工 2。2。1、根据测量精确放样出的路基边坡开挖轮廓线，采用挖机进行清除表土,将所要破碎的石方露出，由于开挖破碎的方式为自上而下分层开挖，因此首先根据实际地形修出第一级施工平台，已方便破碎锤及挖机摆放。 2.2。2、现场安排施工人员根据实际地形采用红油漆进行画圈布点，布点间距为 30cm，破碎锤根据布置好的红油漆点进行钻孔破碎，液压岩石破碎锤破碎施工时, 将液压岩石破碎锤的钎杆压在岩石上，并保持一定压力后开动破碎锤，利用破碎锤的冲击力，将岩石破碎. 2.2。3、利用挖机挖成堆，整理成形，...
