挡土墙变形观测方案

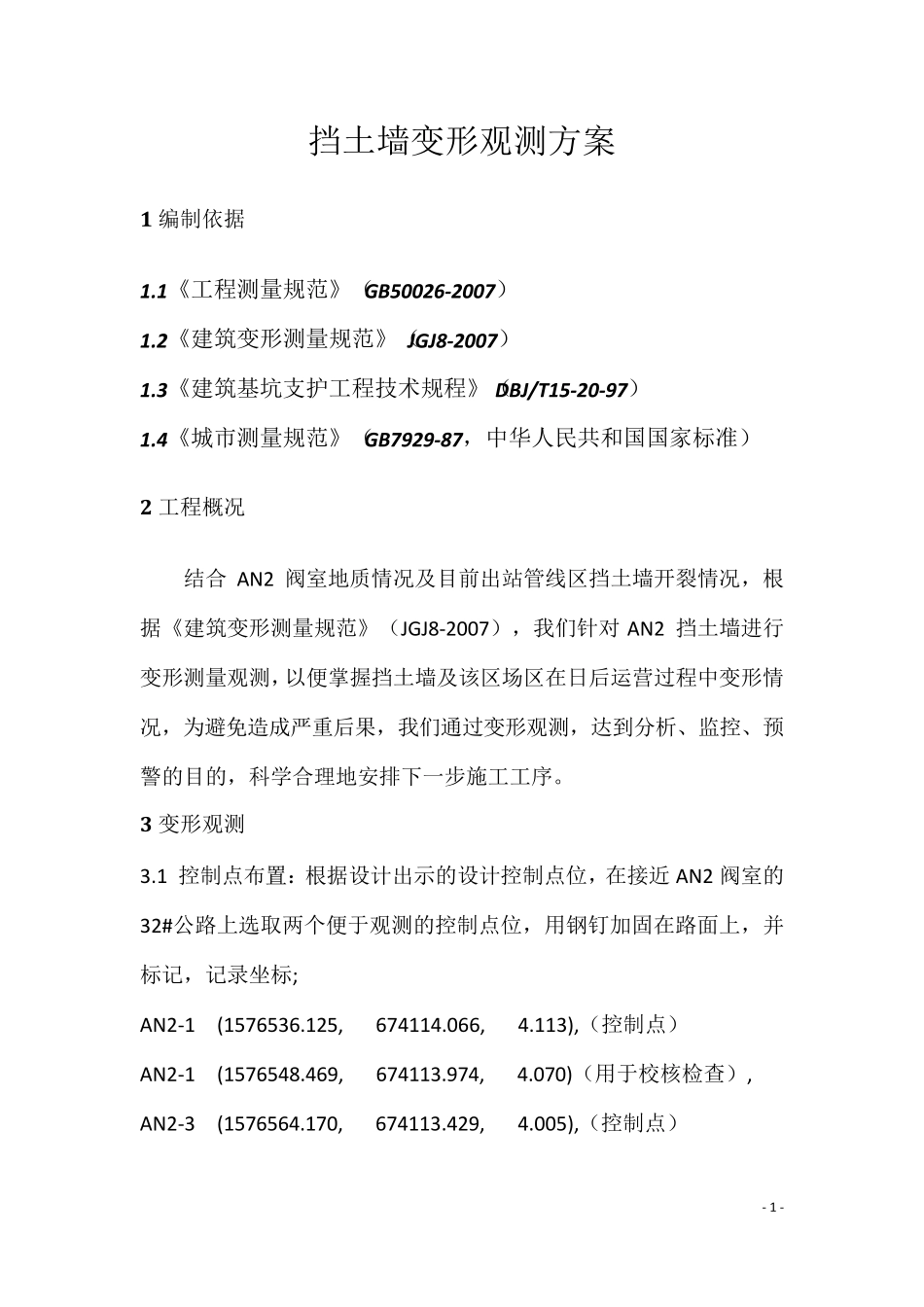

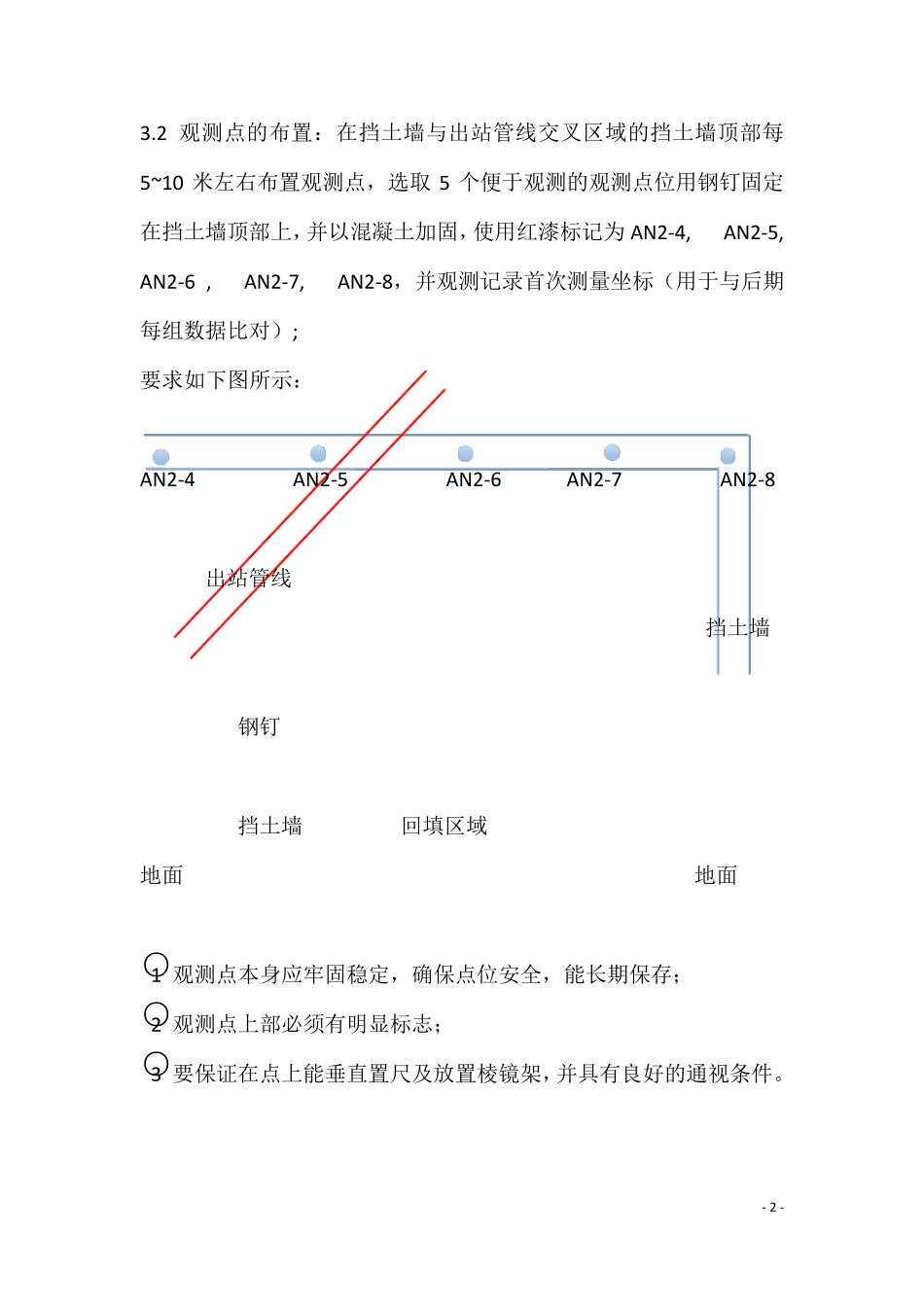

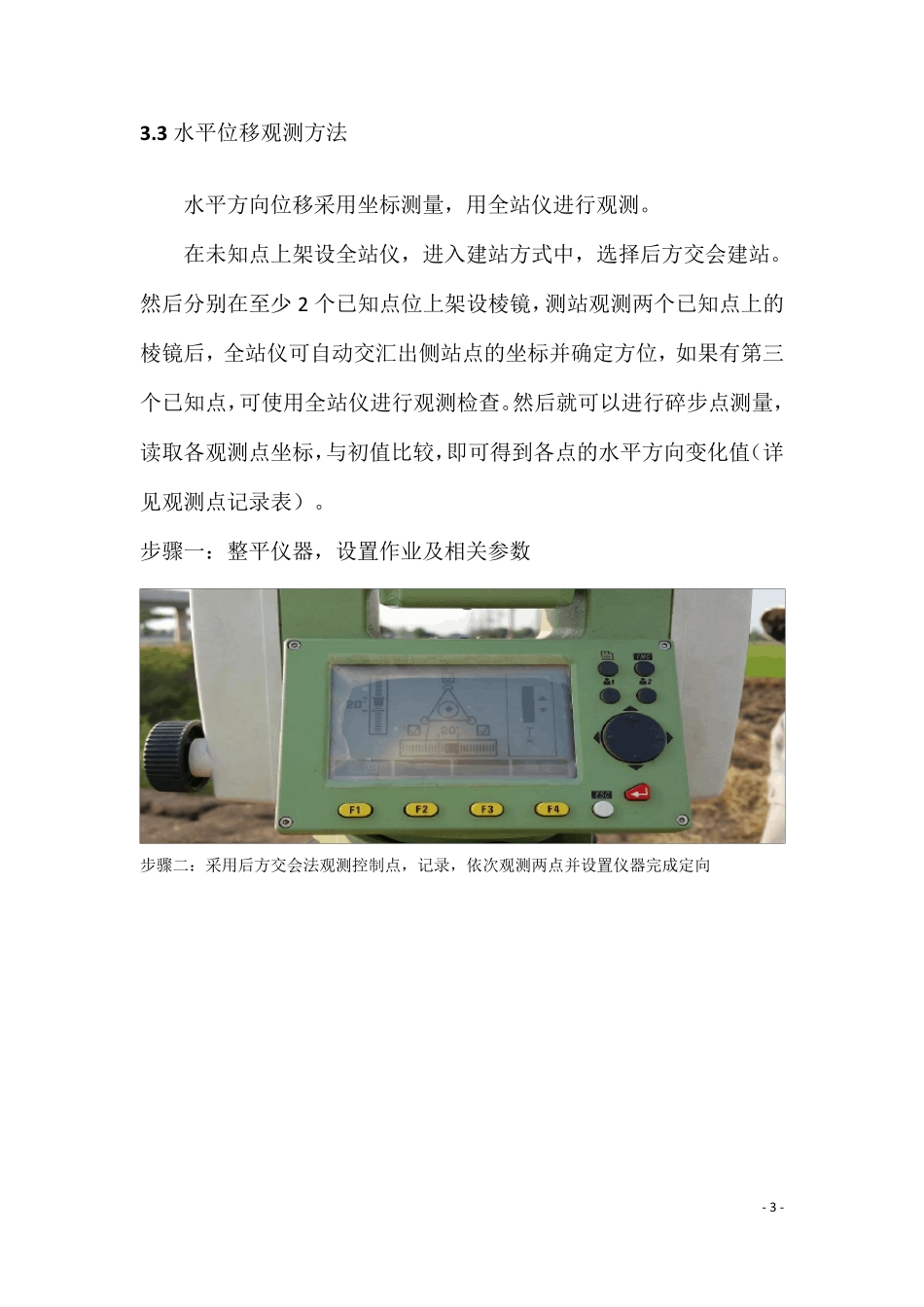

- 1 - 挡土墙变形观测方案 1 编制依据 1.1《工程测量规范》（GB50026-2007） 1.2《建筑变形测量规范》（JGJ8-2007） 1.3《建筑基坑支护工程技术规程》（DBJ/T 15-20-97） 1.4《城市测量规范》（GB7929-87，中华人民共和国国家标准） 2 工程概况 结合AN 2 阀室地质情况及目前出站管线区挡土墙开裂情况，根据《建筑变形测量规范》（JGJ8-2007），我们针对AN 2 挡土墙进行变形测量观测，以便掌握挡土墙及该区场区在日后运营过程中变形情况，为避免造成严重后果，我们通过变形观测，达到分析、监控、预警的目的，科学合理地安排下一步施工工序。 3 变形观测 3.1 控制点布置：根据设计出示的设计控制点位，在接近 AN 2 阀室的32#公路上选取两个便于观测的控制点位，用钢钉加固在路面上，并标记，记录坐标; AN 2-1 (1576536.125, 674114.066, 4.113),（控制点） AN 2-1 (1576548.469, 674113.974, 4.070)（用于校核检查）, AN 2-3 (1576564.170, 674113.429, 4.005),（控制点） - 2 - 3.2 观测点的布置：在挡土墙与出站管线交叉区域的挡土墙顶部每5~10 米左右布置观测点，选取5 个便于观测的观测点位用钢钉固定在挡土墙顶部上，并以混凝土加固，使用红漆标记为AN2-4, AN2-5, AN2-6 , AN2-7, AN2-8，并观测记录首次测量坐标（用于与后期每组数据比对）; 要求如下图所示： AN2-4 AN2-5 AN2-6 AN2-7 AN2-8 出站管线 挡土墙 钢钉 挡土墙 回填区域 地面 地面 ○1 观测点本身应牢固稳定，确保点位安全，能长期保存； ○2 观测点上部必须有明显标志； ○3 要保证在点上能垂直置尺及放置棱镜架，并具有良好的通视条件。 - 3 - 3 .3 水平位移观测方法 水平方向位移采用坐标测量，用全站仪进行观测。 在未知点上架设全站仪，进入建站方式中，选择后方交会建站。 然后分别在至少 2 个已知点位上架设棱镜，测站观测两个已知点上的棱镜后，全站仪可自动交汇出侧站点的坐标并确定方位，如果有第三个已知点，可使用全站仪进行观测检查。然后就可以进行碎步点测量，读取各观测点坐标，与初值比较，即可得到各点的水平方向变化值（详见观测点记录表）。 步骤一：整平仪器，设置作业及相关参数 步骤二：采用后方交会法观测控制点，记录，依次观测两点并设置仪器完成定向 - 4 - 步骤三：观测挡土墙定提前做好的5 个观测点，并依次记录数据 步骤四：数据记录在测量观测表中 3.4 ...
