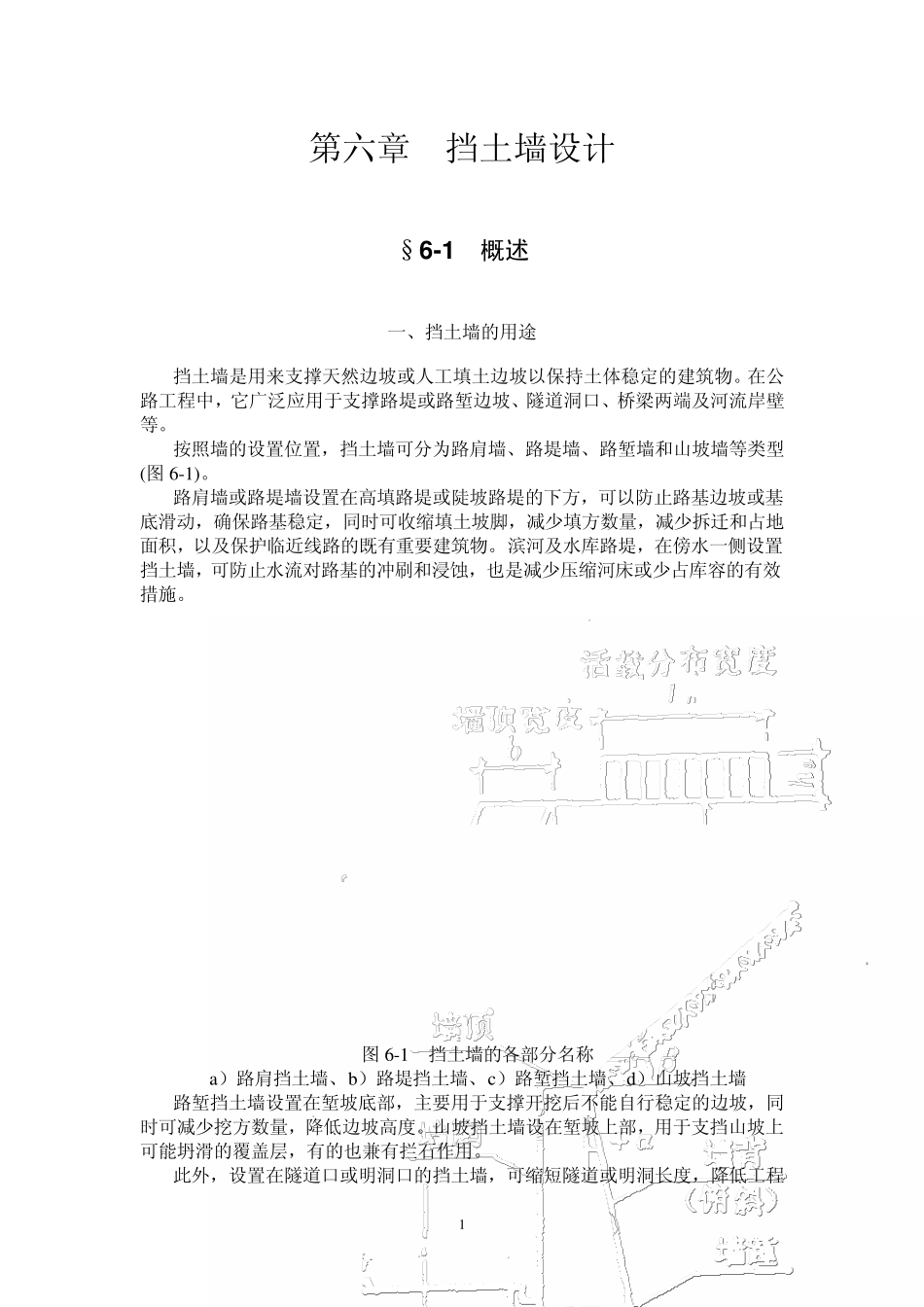

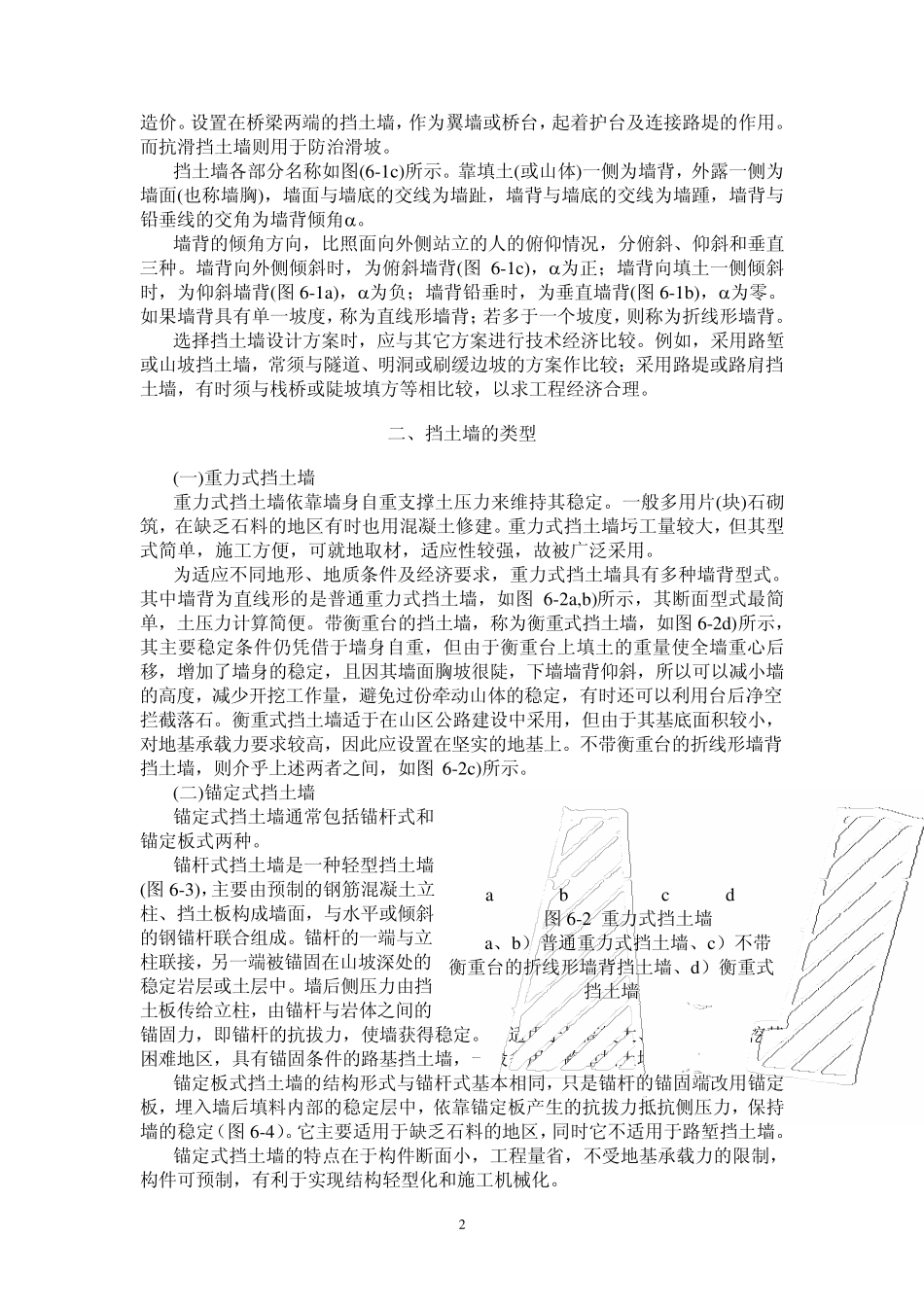

第六章 挡土墙设计 §6 -1 概述 一、挡土墙的用途 挡土墙是用来支撑天然边坡或人工填土边坡以保持土体稳定的建筑物。在公路工程中,它广泛应用于支撑路堤或路堑边坡、隧道洞口、桥梁两端及河流岸壁等。 按照墙的设置位置,挡土墙可分为路肩墙、路堤墙、路堑墙和山坡墙等类型(图 6-1)。 路肩墙或路堤墙设置在高填路堤或陡坡路堤的下方,可以防止路基边坡或基底滑动,确保路基稳定,同时可收缩填土坡脚,减少填方数量,减少拆迁和占地面积,以及保护临近线路的既有重要建筑物。滨河及水库路堤,在傍水一侧设置挡土墙,可防止水流对路基的冲刷和浸蚀,也是减少压缩河床或少占库容的有效措施。 图 6-1 挡土墙的各部分名称 a)路肩挡土墙、b)路堤挡土墙、c)路堑挡土墙、d)山坡挡土墙 路堑挡土墙设置在堑坡底部,主要用于支撑开挖后不能自行稳定的边坡,同时可减少挖方数量,降低边坡高度。山坡挡土墙设在堑坡上部,用于支挡山坡上可能坍滑的覆盖层,有的也兼有拦石作用。 此外,设置在隧道口或明洞口的挡土墙,可缩短隧道或明洞长度,降低工程 1造价。设置在桥梁两端的挡土墙,作为翼墙或桥台,起着护台及连接路堤的作用。而抗滑挡土墙则用于防治滑坡。 挡土墙各部分名称如图(6-1c)所示。靠填土(或山体)一侧为墙背,外露一侧为墙面(也称墙胸),墙面与墙底的交线为墙趾,墙背与墙底的交线为墙踵,墙背与铅垂线的交角为墙背倾角α。 墙背的倾角方向,比照面向外侧站立的人的俯仰情况,分俯斜、仰斜和垂直三种。墙背向外侧倾斜时,为俯斜墙背(图6-1c),α为正;墙背向填土一侧倾斜时,为仰斜墙背(图6-1a),α为负;墙背铅垂时,为垂直墙背(图6-1b),α为零。如果墙背具有单一坡度,称为直线形墙背;若多于一个坡度,则称为折线形墙背。 选择挡土墙设计方案时,应与其它方案进行技术经济比较。例如,采用路堑或山坡挡土墙,常须与隧道、明洞或刷缓边坡的方案作比较;采用路堤或路肩挡土墙,有时须与栈桥或陡坡填方等相比较,以求工程经济合理。 二、挡土墙的类型 (一)重力式挡土墙 重力式挡土墙依靠墙身自重支撑土压力来维持其稳定。一般多用片(块)石砌筑,在缺 乏 石料 的地 区 有时也用混 凝 土修 建 。重力式挡土墙圬 工量 较大 ,但 其型式简 单,施 工方便 ,可 就 地 取 材 ,适 应性 较强 ,故 被 广 泛 采用。 为适 应不 同 地 形、地 质 条 件 及经济要 求,重力式挡土墙具有多种...
