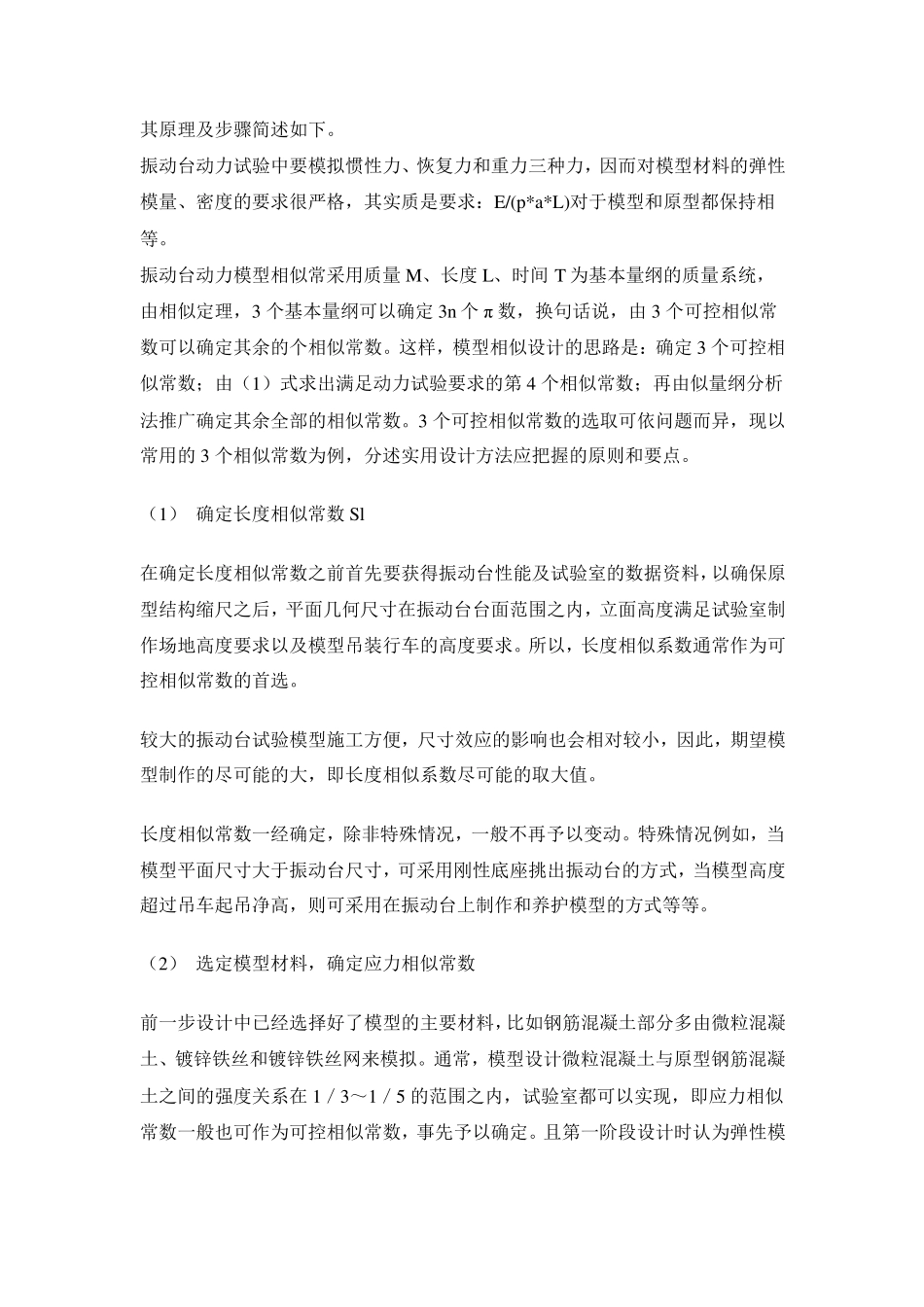

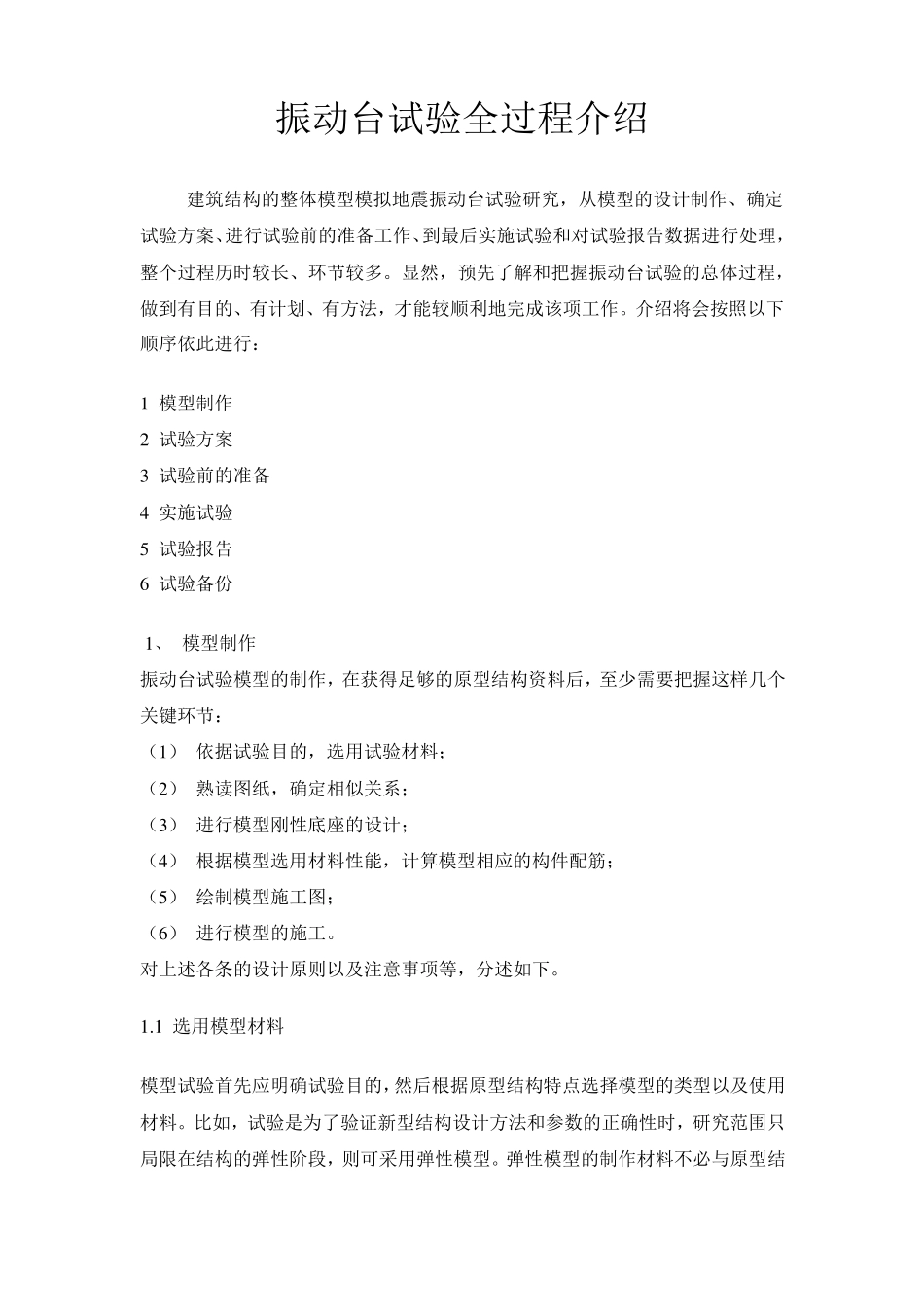

振动台试验全过程介绍 建筑结构的整体模型模拟地震振动台试验研究，从模型的设计制作、确定试验方案、进行试验前的准备工作、到最后实施试验和对试验报告数据进行处理，整个过程历时较长、环节较多。显然，预先了解和把握振动台试验的总体过程，做到有目的、有计划、有方法，才能较顺利地完成该项工作。介绍将会按照以下顺序依此进行： 1 模型制作 2 试验方案 3 试验前的准备 4 实施试验 5 试验报告 6 试验备份 1 、 模型制作 振动台试验模型的制作，在获得足够的原型结构资料后，至少需要把握这样几个关键环节： （1 ） 依据试验目的，选用试验材料； （2 ） 熟读图纸，确定相似关系； （3 ） 进行模型刚性底座的设计； （4 ） 根据模型选用材料性能，计算模型相应的构件配筋； （5 ） 绘制模型施工图； （6 ） 进行模型的施工。 对上述各条的设计原则以及注意事项等，分述如下。 1 .1 选用模型材料 模型试验首先应明确试验目的，然后根据原型结构特点选择模型的类型以及使用材料。比如，试验是为了验证新型结构设计方法和参数的正确性时，研究范围只局限在结构的弹性阶段，则可采用弹性模型。弹性模型的制作材料不必与原型结构材料完全相似，只需在满足结构刚度分布和质量分布相似的基础上，保证模型材料在试验过程中具有完全的弹性性质，有时用有机玻璃制作的高层或超高层模型就属于这一类。另一方面，如果试验的目的是探讨原型结构在不同水准地震作用下结构的抗震性能时，通常要采用强度模型。强度模型的准确与否取决于模型与原型材料在整个弹塑性性能方面的相似程度，微粒混凝土整体结构模型通常属于这一类。以上分析也显现了模型相似设计的重要性。 在强度模型中，对钢筋混凝土部分的模拟多由微粒混凝土、镀锌铁丝和镀锌丝网制成，其物理特性主要由微粒混凝土来决定，有时也采用细石混凝土直接模拟原型混凝土材料，水泥砂浆模型主要是用来模拟钢筋混凝土板壳等薄壁结构，石膏砂浆制作的模型，它的主要优点是固化快，但力学性能受湿度影响较大；模拟钢结构的材料可采用铜材、白铁皮，有时也直接利用钢材。总之，模型材料的选用要综合就近取材及经费等因素，同时要注意强度、弹性模量的换算等。 1 .2 模型相似设计 把握大型模型振动台试验，最关键的是正确的确定模型结构与原型结构之间的相似关系。目前常用的相似关系确定方法有方程分析法和量纲分析法两种，它 们之间的区别是显而易见的：当待...
