振动沉管碎石桩施工方案

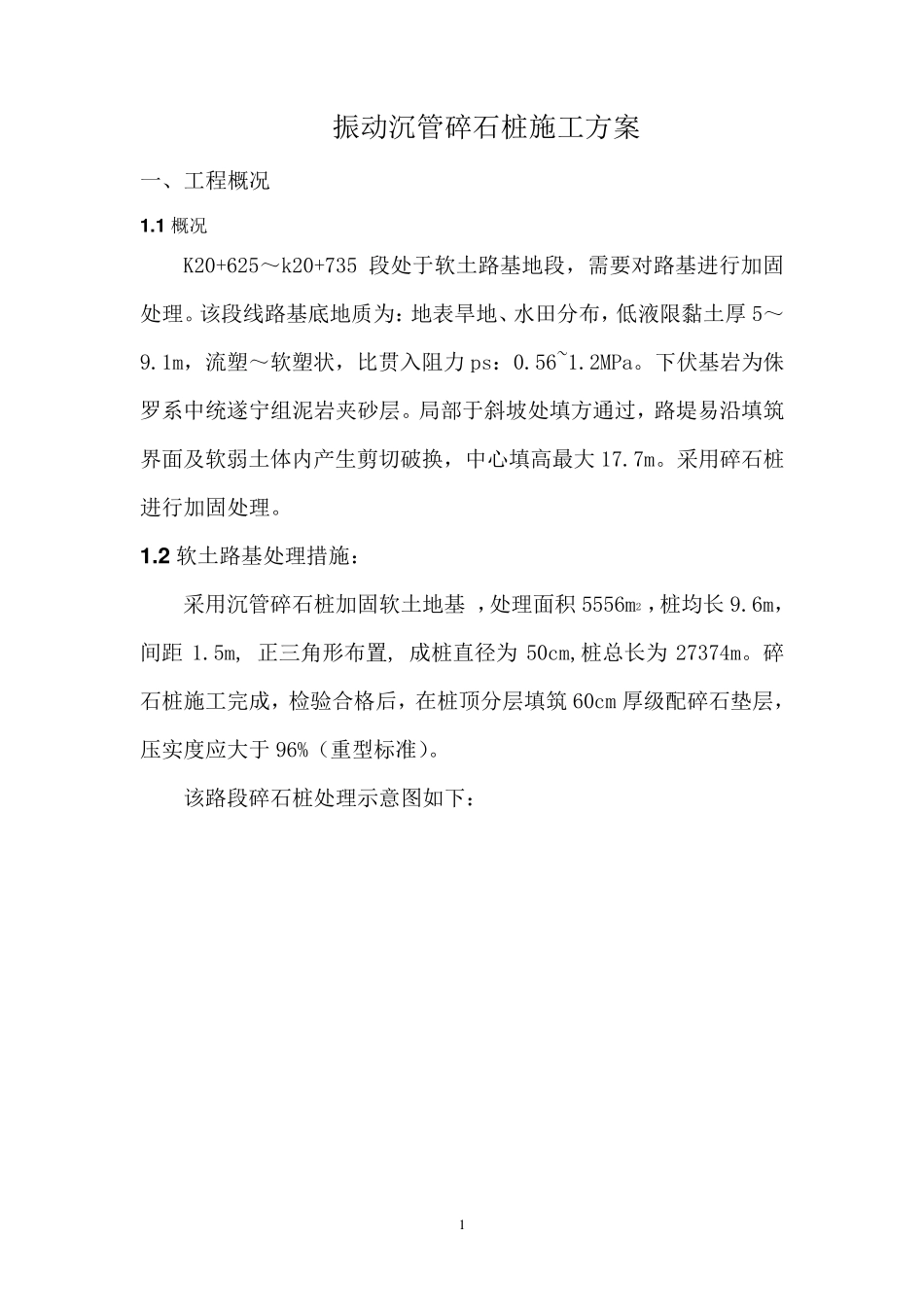

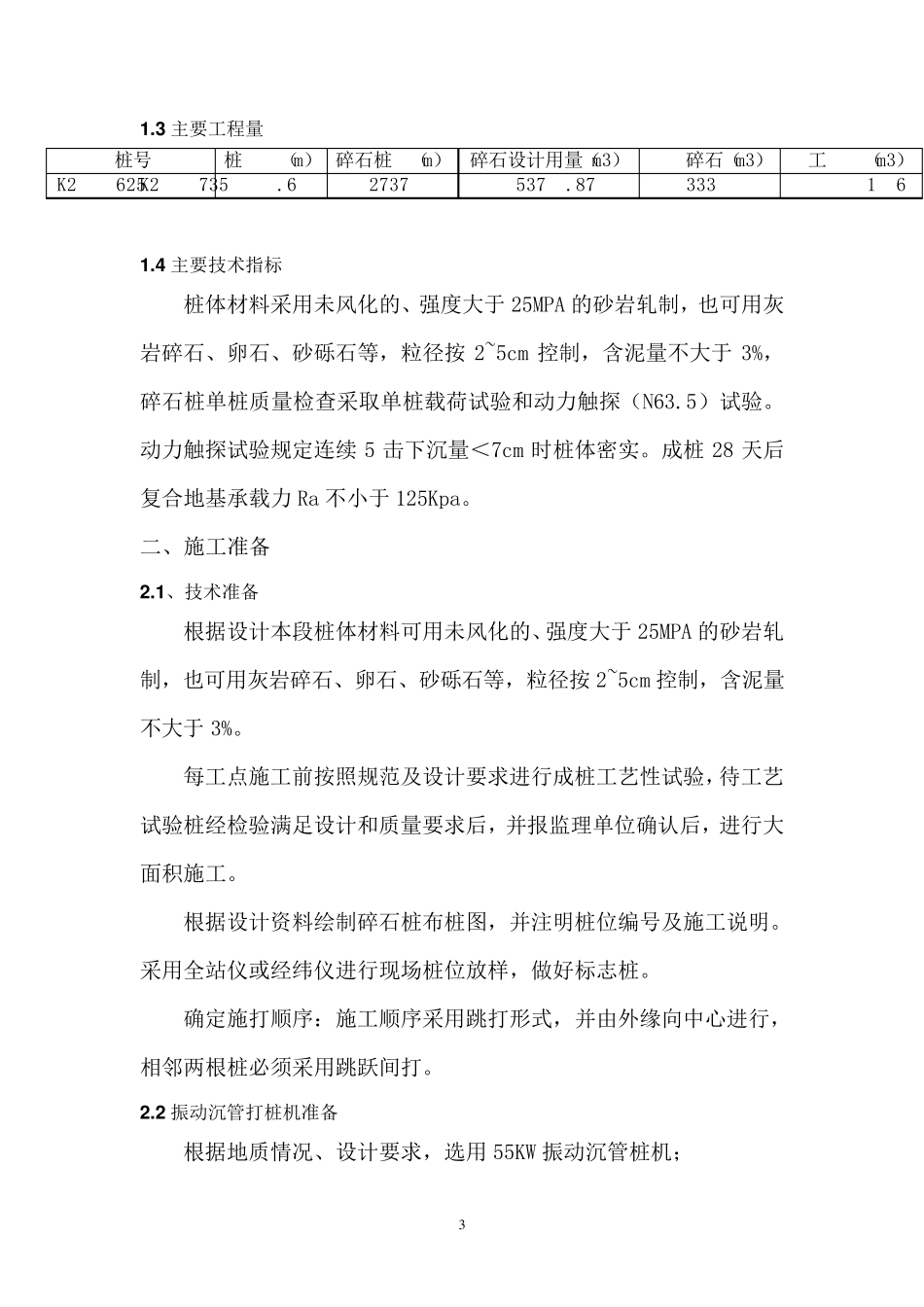

1 振动沉管碎石桩施工方案 一、工程概况 1 .1 概况 K20+625～k20+735 段处于软土路基地段，需要对路基进行加固处理。该段线路基底地质为：地表旱地、水田分布，低液限黏土厚 5～9.1m，流塑～软塑状，比贯入阻力 ps：0.56~1.2MPa。下伏基岩为侏罗系中统遂宁组泥岩夹砂层。局部于斜坡处填方通过，路堤易沿填筑界面及软弱土体内产生剪切破换，中心填高最大 17.7m。采用碎石桩进行加固处理。 1 .2 软土路基处理措施： 采用沉管碎石桩加固软土地基 ，处理面积 5556m2 ，桩均长 9.6m，间距 1.5m, 正三角形布置, 成桩直径为 50cm,桩总长为 27374m。碎石桩施工完成，检验合格后，在桩顶分层填筑 60cm 厚级配碎石垫层，压实度应大于 96%（重型标准）。 该路段碎石桩处理示意图如下： 2 图1.1 碎石桩处理平面图 图2.2 碎石桩处理纵断面图 图2.3 碎石桩桩位布置示意 3 1 .3 主要工程量 1 .4 主要技术指标 桩体材料采用未风化的、强度大于 25MPA 的砂岩轧制，也可用灰岩碎石、卵石、砂砾石等，粒径按 2~5cm 控制，含泥量不大于 3%，碎石桩单桩质量检查采取单桩载荷试验和动力触探（N63.5）试验。动力触探试验规定连续 5 击下沉量＜7cm 时桩体密实。成桩28 天后复合地基承载力 Ra 不小于 125Kpa。 二、施工准备 2 .1 、技术准备 根据设计本段桩体材料可用未风化的、强度大于 25MPA 的砂岩轧制，也可用灰岩碎石、卵石、砂砾石等，粒径按 2~5cm 控制，含泥量不大于 3%。 每工点施工前按照规范及设计要求进行成桩工艺性试验，待工艺试验桩经检验满足设计和质量要求后，并报监理单位确认后，进行大面积施工。 根据设计资料绘制碎石桩布桩图，并注明桩位编号及施工说明。采用全站仪或经纬仪进行现场桩位放样，做好标志桩。 确定施打顺序：施工顺序采用跳打形式，并由外缘向中心进行，相邻两根桩必须采用跳跃间打。 2 .2 振动沉管打桩机准备 根据地质情况 、设计要求，选 用55KW 振动沉管桩机； 桩号桩均长（m） 碎石桩长（m）碎石设计用量（m3）级配碎石（m3）土工格栅（m3）K20+625～K20+7359.6273745374.873334 40106 4 2 .3 、施工道路及场地准备 首批进场机械入场后，即进行进场道路的拓宽压实工作，并及时作好临建区、堆料区的范围规划，作好现场规划平整等工作，尽早进行临建搭投。 2 .4 施工用水准备 由于现场施工生产用水无法满足施工要求，开工前应打井作为水源。生...
