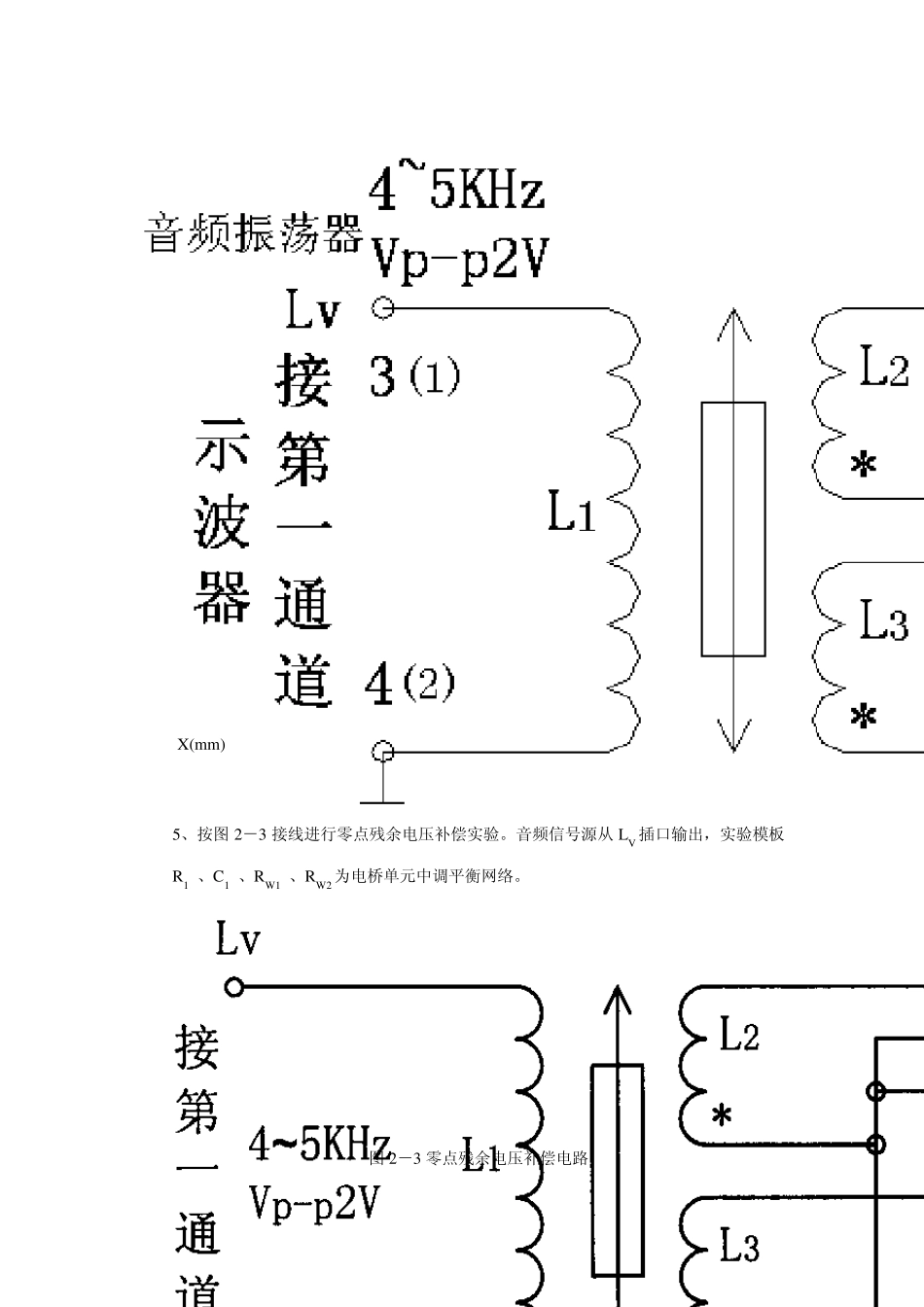

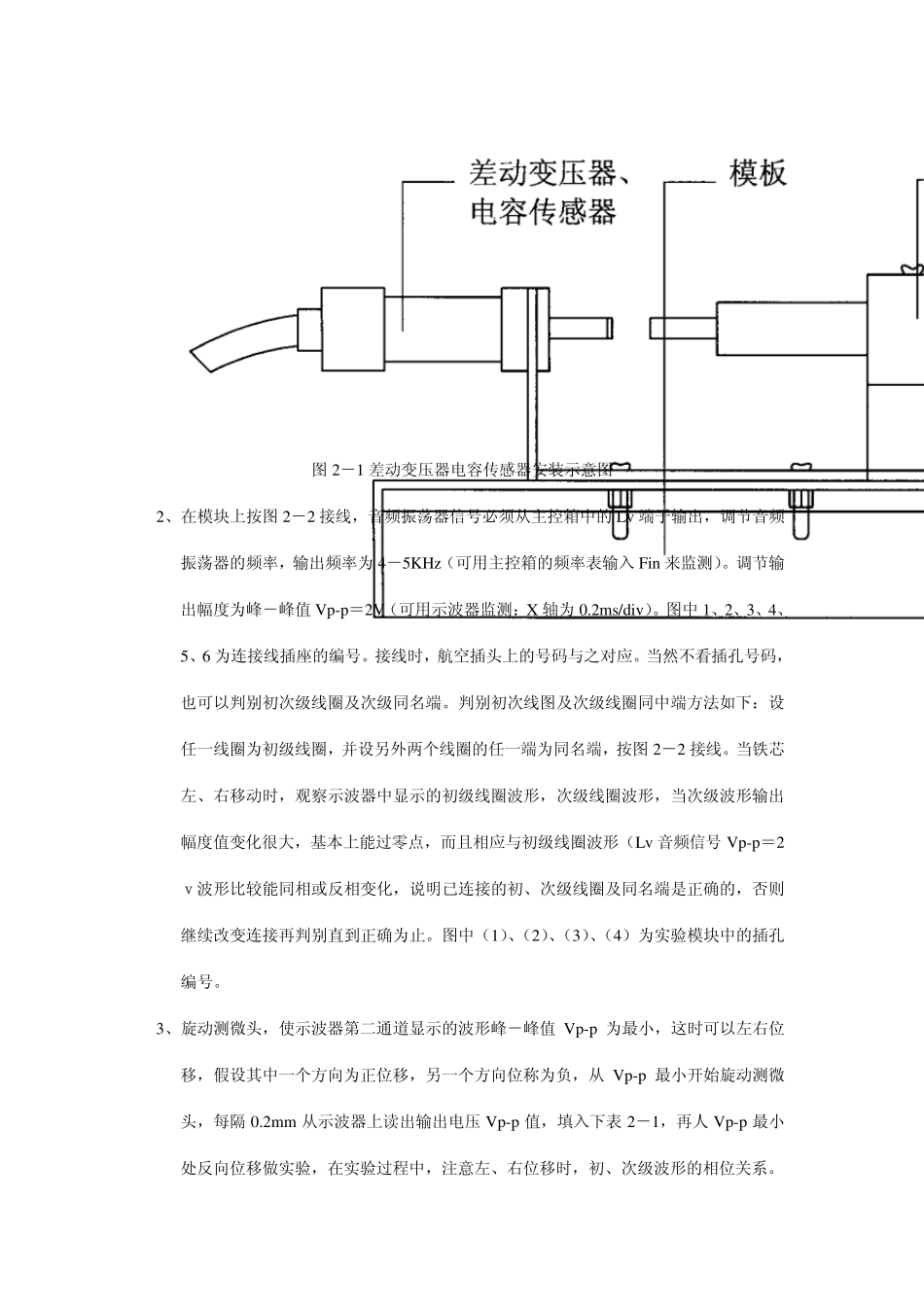

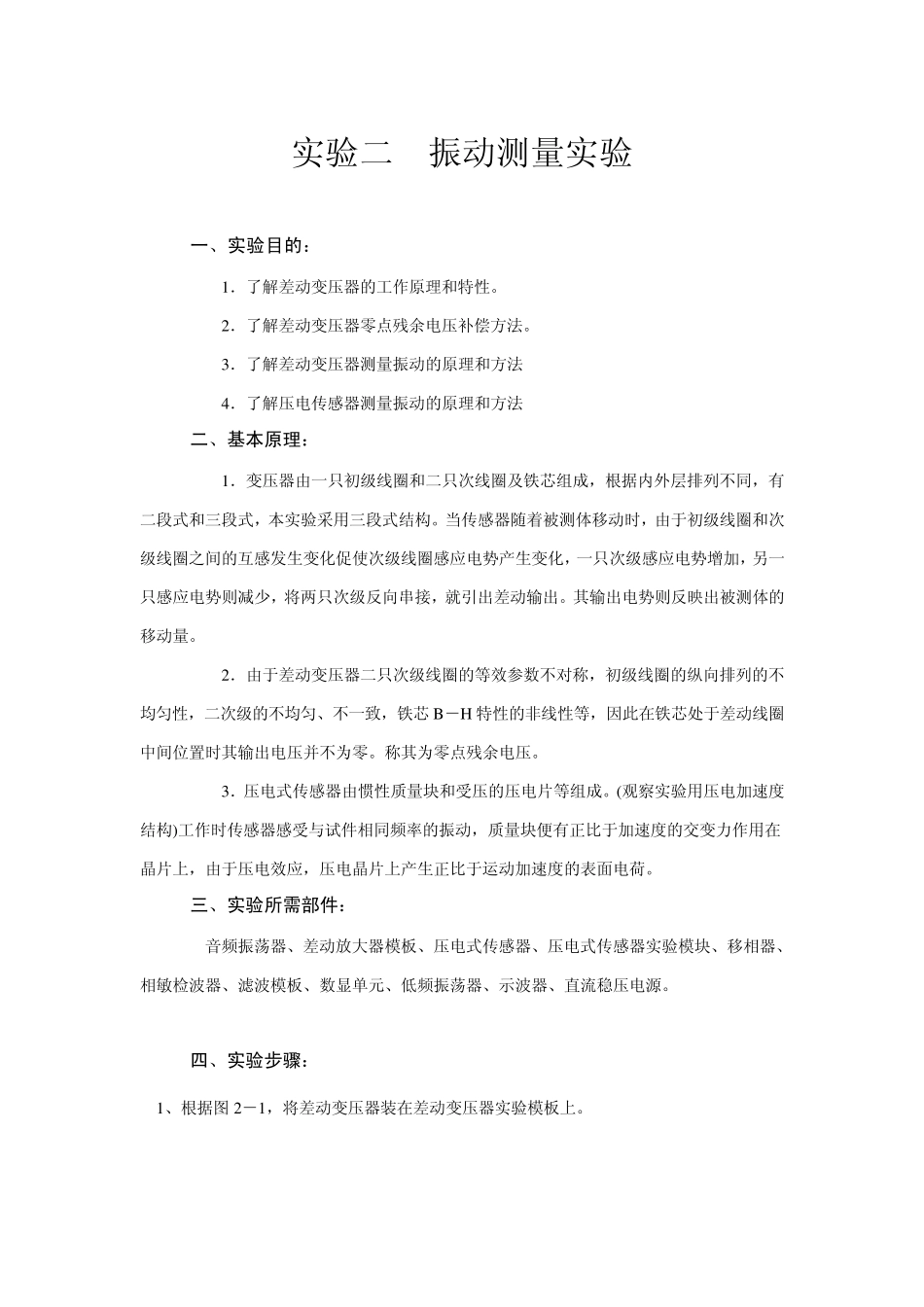

实验二 振动测量实验 一、实验目的： 1．了解差动变压器的工作原理和特性。 2．了解差动变压器零点残余电压补偿方法。 3．了解差动变压器测量振动的原理和方法 4．了解压电传感器测量振动的原理和方法 二、基本原理： 1．变压器由一只初级线圈和二只次线圈及铁芯组成，根据内外层排列不同，有二段式和三段式，本实验采用三段式结构。当传感器随着被测体移动时，由于初级线圈和次级线圈之间的互感发生变化促使次级线圈感应电势产生变化，一只次级感应电势增加，另一只感应电势则减少，将两只次级反向串接，就引出差动输出。其输出电势则反映出被测体的移动量。 2．由于差动变压器二只次级线圈的等效参数不对称，初级线圈的纵向排列的不均匀性，二次级的不均匀、不一致，铁芯B－H 特性的非线性等，因此在铁芯处于差动线圈中间位置时其输出电压并不为零。称其为零点残余电压。 3．压电式传感器由惯性质量块和受压的压电片等组成。(观察实验用压电加速度结构)工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。 三、实验所需部件： 音频振荡器、差动放大器模板、压电式传感器、压电式传感器实验模块、移相器、相敏检波器、滤波模板、数显单元、低频振荡器、示波器、直流稳压电源。 四、实验步骤： 1、根据图 2－1，将差动变压器装在差动变压器实验模板上。 图2－1 差动变压器电容传感器安装示意图 2、在模块上按图2－2 接线，音频振荡器信号必须从主控箱中的 Lv 端子输出，调节音频振荡器的频率，输出频率为 4－5KHz（可用主控箱的频率表输入 Fin 来监测）。调节输出幅度为峰－峰值 Vp-p＝2V（可用示波器监测：X 轴为 0.2ms/div）。图中 1、2、3、4、5、6 为连接线插座的编号。接线时，航空插头上的号码与之对应。当然不看插孔号码，也可以判别初次级线圈及次级同名端。判别初次线图及次级线圈同中端方法如下：设任一线圈为初级线圈，并设另外两个线圈的任一端为同名端，按图2－2 接线。当铁芯左、右移动时，观察示波器中显示的初级线圈波形，次级线圈波形，当次级波形输出幅度值变化很大，基本上能过零点，而且相应与初级线圈波形（Lv 音频信号 Vp-p＝2ｖ波形比较能同相或反相变化，说明已连接的初、次级线圈及同名端是正确的，否则继续改变连接再判别直到正确为止。图中（1）、（2）、（3）、（4）为实验模块中的插孔...
