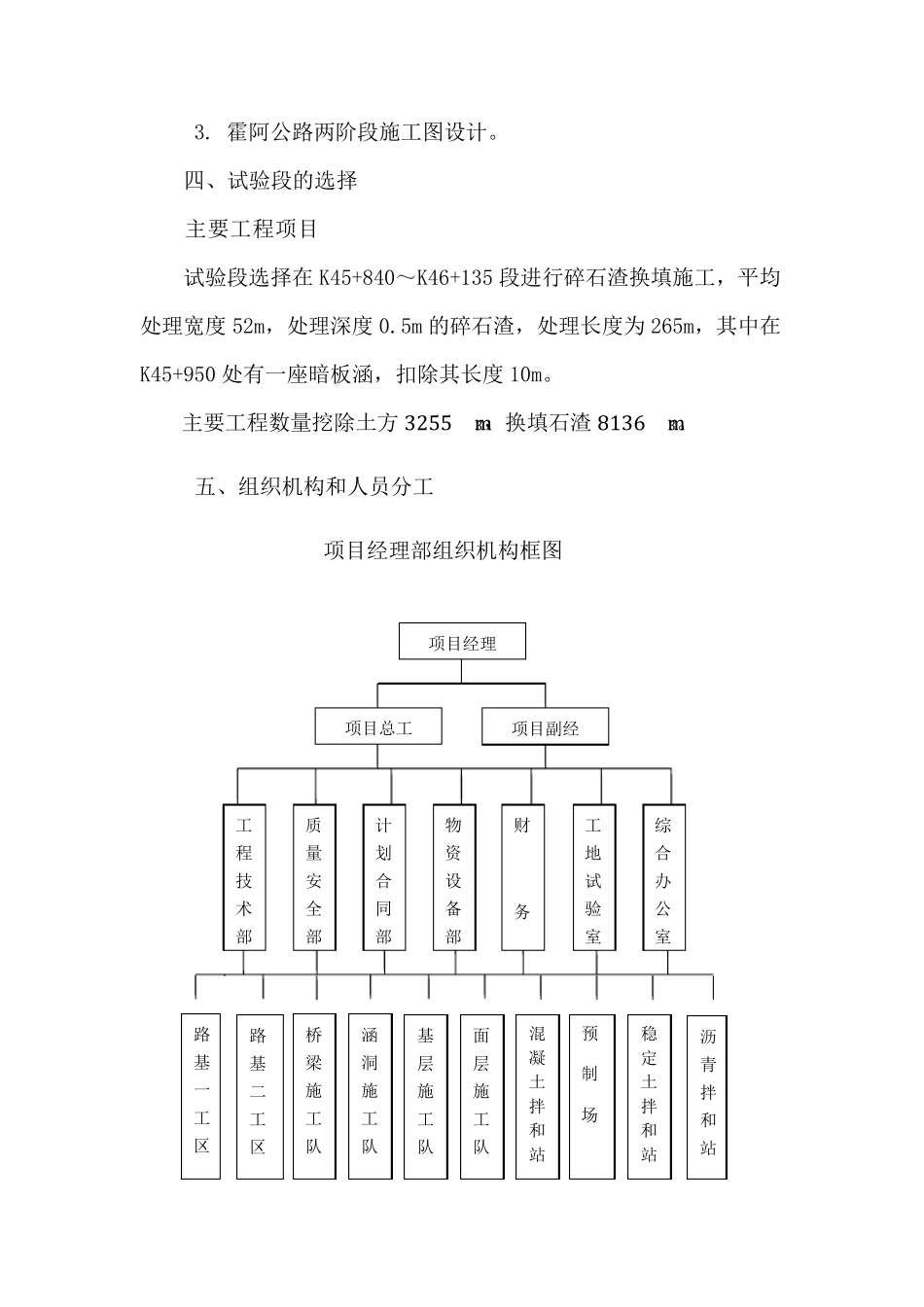

霍阿一级公路建设项目兴安盟段 HAXTJ-1 合同段 (K36+000~K48+000) 路基处理施工组织设计 (换填石渣处理试验段) 福建华通路桥建设有限公司 霍阿公路兴安盟段土建一标项目经理部 2013 年 4 月 15 日 一、工程概况 本标段施工桩号 K36+000~K48+000,路线全长 12.170343km 。其中挖方 2918m ,填方 9252.343m ;K36+000~K39+052.82 段路基宽度 26m ,K39+052.82~K48+000 段路基宽度 24.5m ;K44+580~K47+330 为爬坡车道,右幅加宽 1.5m 。K40+800~K42+550 为塔萨尔卸载点及收费站。 特殊路基处理分为换填石渣、换填石渣后冲击碾压、换填石渣后强夯、换填片石后强夯及陡坡和填挖交界挖台阶加铺土工格栅处理等。其中换填石渣 112365m 3,换填片石 35157.7 m3,加铺石渣21229.8 m3,铺土工格栅 85091 m2。 二、试验段目的 1.根据填料性能确定适宜的施工工艺。 2.确定分层施工时,每一层的合适厚度,确定松铺厚度和松铺系数; 3.优化施工组织方案和工艺,确定机械组合方案及运料、摊铺和碾压的方式。 4.确定施工工艺主要参数。 5.确定施工过程质量控制方法和指标。 三、试验段施工依据 1.《公路工程质量检验评定标准》(JTG-F80/1-2004)。 2.《公路路基施工技术规范》(JTG-F10-2006)。 3. 霍阿公路两阶段施工图设计。 四、试验段的选择 主要工程项目 试验段选择在 K45+840~K46+135 段进行碎石渣换填施工,平均处理宽度 52m,处理深度 0.5m 的碎石渣,处理长度为 265m,其中在K45+950 处有一座暗板涵,扣除其长度 10m。 主要工程数量挖除土方 3255 m3,换填石渣 8136 m3。 五、组织机构和人员分工 项目经理部组织机构框图 项目经理 项目副经项目总工 工程技术部 工地试验室 综合办公室 计划合同部 物资设备部 质量安全部 财 务 路基一工区 路基二工区 桥梁施工队 面层施工队 混凝土拌和站 沥青拌和站 涵洞施工队 稳定土拌和站 基层施工队 预 制 场 主要人员分工表 主要人员 主要职责 备注 项目经理 全面负责工程项目的管理和运作,确保制度和流程有效执行,对进度、质量、安全和成本控制,保证经营目标的实现,工程项目的第一责任人。 项目总工程师 贯彻执行国家有关技术政策及上级技术管理制度,对项目施工技术工作全面负责。 项目副经理 在项目经理领导下,主持项目日常施工管理工作,贯彻执行公司质量、环境、职业健康安全方针,组...
