换热器制造工艺卡

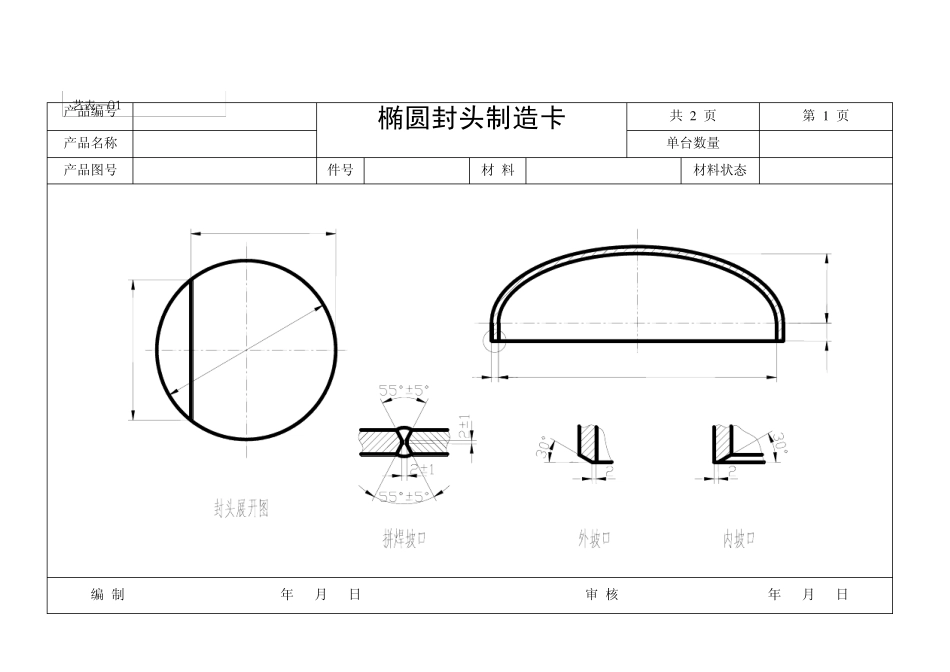

换热器制造工艺卡_第1页
1/21

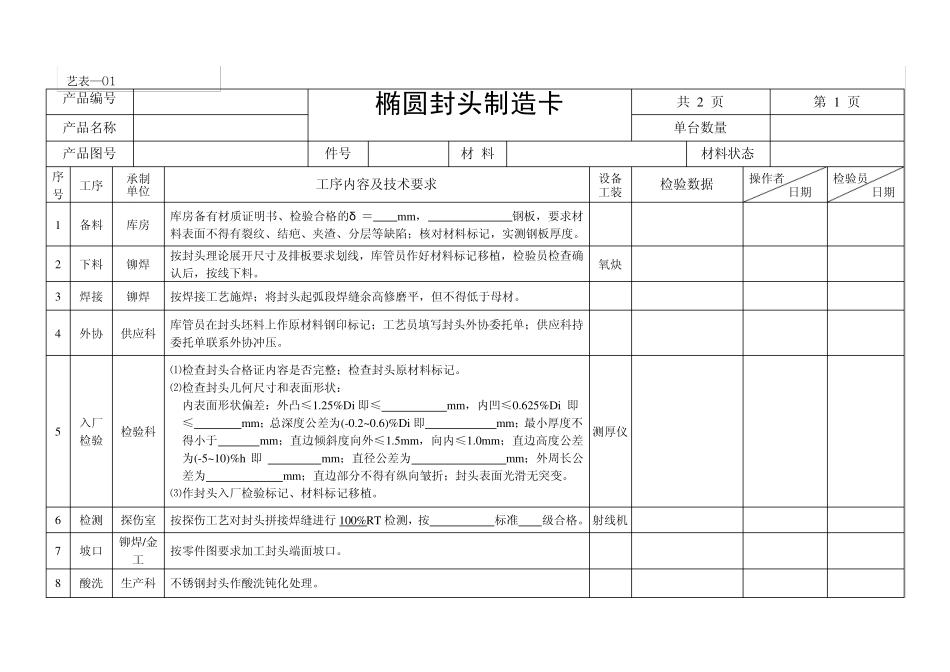

换热器制造工艺卡_第2页
2/21
换热器制造工艺卡_第3页
3/21
艺表—01 产品编号 椭圆封头制造卡 共 2 页 第 1 页 产品名称 单台数量 产品图号 件号 材 料 材料状态 编 制 年 月 日 审 核 年 月 日 艺表—01 产品编号 椭圆封头制造卡 共 2 页 第 1 页 产品名称 单台数量 产品图号 件号 材 料 材料状态 序号 工序 承制 单位 工序内容及技术要求 设备 工装 检验数据 操作者 日期 检验员 日期 1 备料 库房 库房备有材质证明书、检验合格的δ = mm, 钢板,要求材料表面不得有裂纹、结疤、夹渣、分层等缺陷;核对材料标记,实测钢板厚度。 2 下料 铆焊 按封头理论展开尺寸及排板要求划线,库管员作好材料标记移植,检验员检查确认后,按线下料。 氧炔 3 焊接 铆焊 按焊接工艺施焊;将封头起弧段焊缝余高修磨平,但不得低于母材。 4 外协 供应科 库管员在封头坯料上作原材料钢印标记;工艺员填写封头外协委托单;供应科持委托单联系外协冲压。 5 入厂 检验 检验科 ⑴检查封头合格证内容是否完整;检查封头原材料标记。 ⑵检查封头几何尺寸和表面形状: 内表面形状偏差:外凸≤1.25%Di 即≤ mm,内凹≤0.625%Di 即 ≤ mm;总深度公差为(-0.2~0.6)%Di 即 mm;最小厚度不得小于 mm;直边倾斜度向外≤1.5mm,向内≤1.0mm;直边高度公差为(-5~10)%h 即 mm;直径公差为 mm;外周长公差为 mm;直边部分不得有纵向皱折;封头表面光滑无突变。 ⑶作封头入厂检验标记、材料标记移植。 测厚仪 6 检测 探伤室 按探伤工艺对封头拼接焊缝进行 100%RT 检测,按 标准 级合格。 射线机 7 坡口 铆焊/金工 按零件图要求加工封头端面坡口。 8 酸洗 生产科 不锈钢封头作酸洗钝化处理。 艺表—02 编制 年 月 日 审核 年 月 日 产品编号 筒体制造卡 共 页 第 页 产品名称 单台数量 产品图号 件号 材 料 材料状态 序号 工序 承制 单位 工序内容及技术要求 设备 工装 检验数据 操作者 日期 检验员 日期 1 备料 库房 库房备有材质证明书、检验合格的δ = m m , 钢板,要求材料表面不得有裂纹、结疤、夹渣、分层等缺陷;核对材料标记,实测钢板厚度。 2 下料 铆焊 按实测封头外圆周长计算展开尺寸,按排板要求划线,库管员作好材料标记移植,检验员检查确认后,按线下料;同时下试板、引弧板、灭弧板。 筒体理论下料尺寸为: 。 氧炔 3 卷筒 铆焊 按工艺规程要求滚...
