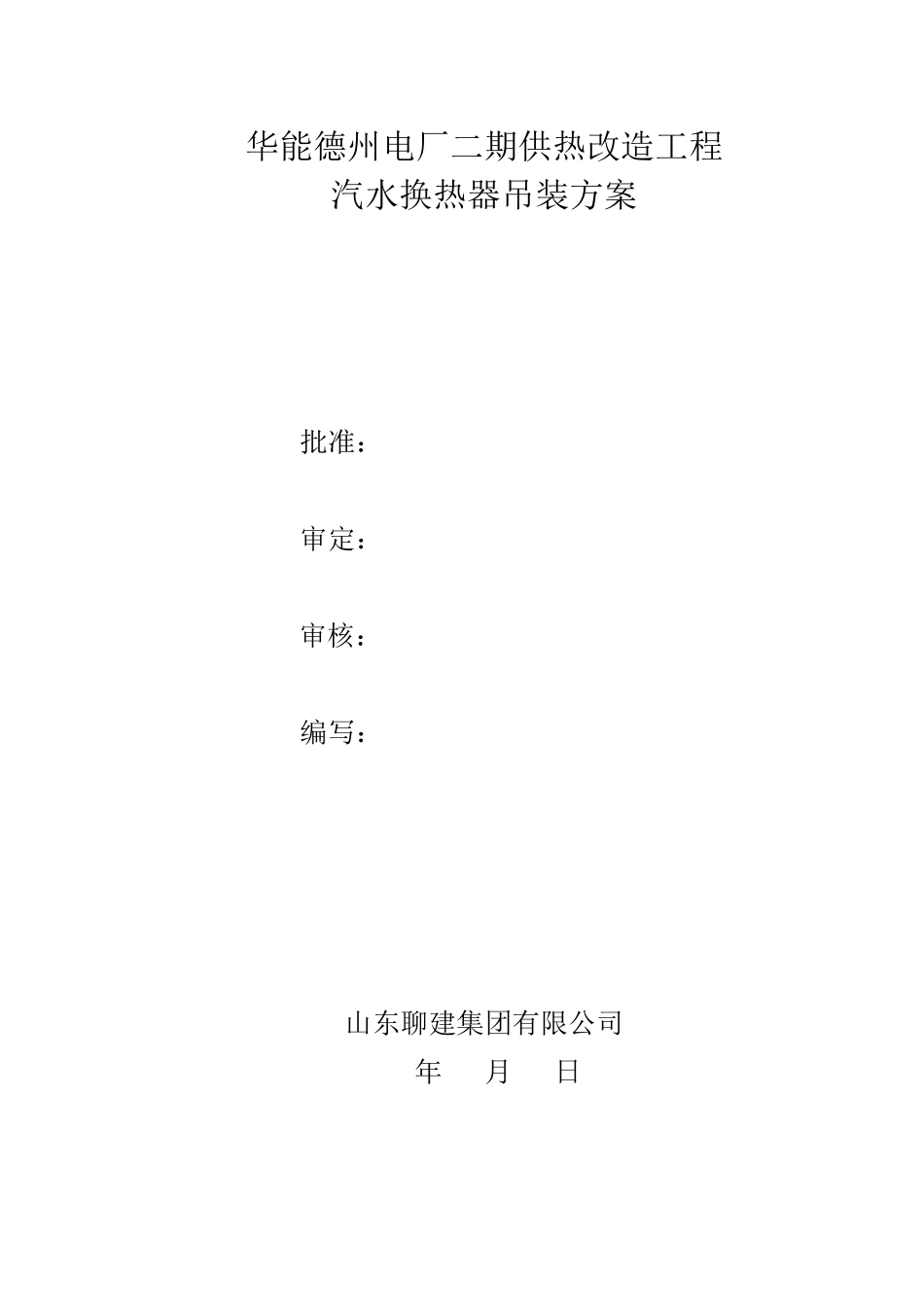

华能德州电厂二期供热改造工程 汽水换热器吊装方案 批准： 审定： 审核： 编写： 山东聊建集团有限公司 年 月 日 1 华能德州电厂二期供热改造工程 汽水换热器吊装方案 一、概述 华能德州电厂二期供热改造工程，需要在二期供热首站二楼安装2 台JR-1320 汽水换热器，换热器安装中心高程为12.206 米。单个换热器外形尺寸为3726mm×1050mm×8386mm 设 备 净 重 29T，因 现 场 条 件 限 制 ，在吊、安装过 程中难 度 较 大 ，针 对 本 工程特 点 特 制 定 换热器吊装方案。 二、吊装方式 吊装方式 为机 械 吊装，采 用 一台300 吨 汽车 吊进 行 汽水换热器吊装作业 。 三 、吊装方案 1.吊装前 准 备 1.1检查钢丝绳有无磨损，断丝，断股，卡环是否完好并符合吊装重量要求，并且已经将螺栓拧到位置。 1.2 检查吊耳焊缝是否符合要求，表面是否有裂纹等缺陷。 1.3 检查吊车站位是否正确，吊钩必须处于垂直位置起吊。 1.4 检查进入施工现场施工人员安全保护措施是否完好（安全帽、安全带、安全网等）。 1.5 清除道路上的障碍物。 1.6 使用液压 汽车吊时 ，吊车支 腿 必须支 撑 牢 固 。 1.7 换热器支 座 检 查 、安装完 毕 。对 参 加 吊装人员进 行 技 术 交 底 ，指 挥及 施工人员熟 悉 其 工作 内 容 。清除一切 妨 碍吊装工作 的障碍物。 2.吊装程序 2.1 吊车 停 在指 定 位 置 （二期首站北 侧 ），钢 丝 绳 兜 住 换热器筒 体 两 端（适 当 位 置 ），把 系 扣 在换热器顶 部 的2 根 钢 丝 绳 挂 在300T 汽车 吊的吊钩上。钢 丝 绳 挂 好 后 ，指 挥 吊车 缓 慢 起吊，换热器水平 起吊至 距 地 面 0.1 米左 右 ，停 止 起吊。检 查 吊索 、吊具 、钢 丝 绳 的安全性 ，确 保汽水换热器水平 、平 衡 起吊、安全无 误 ，第 一步 完 成 。 2.2 换热器起吊 用 300T 汽车 吊缓 慢 提 升 换热器，当 换热器最 下 部 超 过 供热首站二层 地 2 面500mm--1000mm 时，停止起吊。慢慢旋转汽车吊吊臂将换热器吊至换热器支架附近；继续缓慢提升换热器，直至换热器底部超过换热器支架最顶部500mm 左右，再次慢慢旋转吊臂，将换热器移动到安装位置正上方，停止移动。再缓慢下放吊车钢丝绳，（以上过程一定要缓慢），一直把换热器放到供热首站二层平台...
