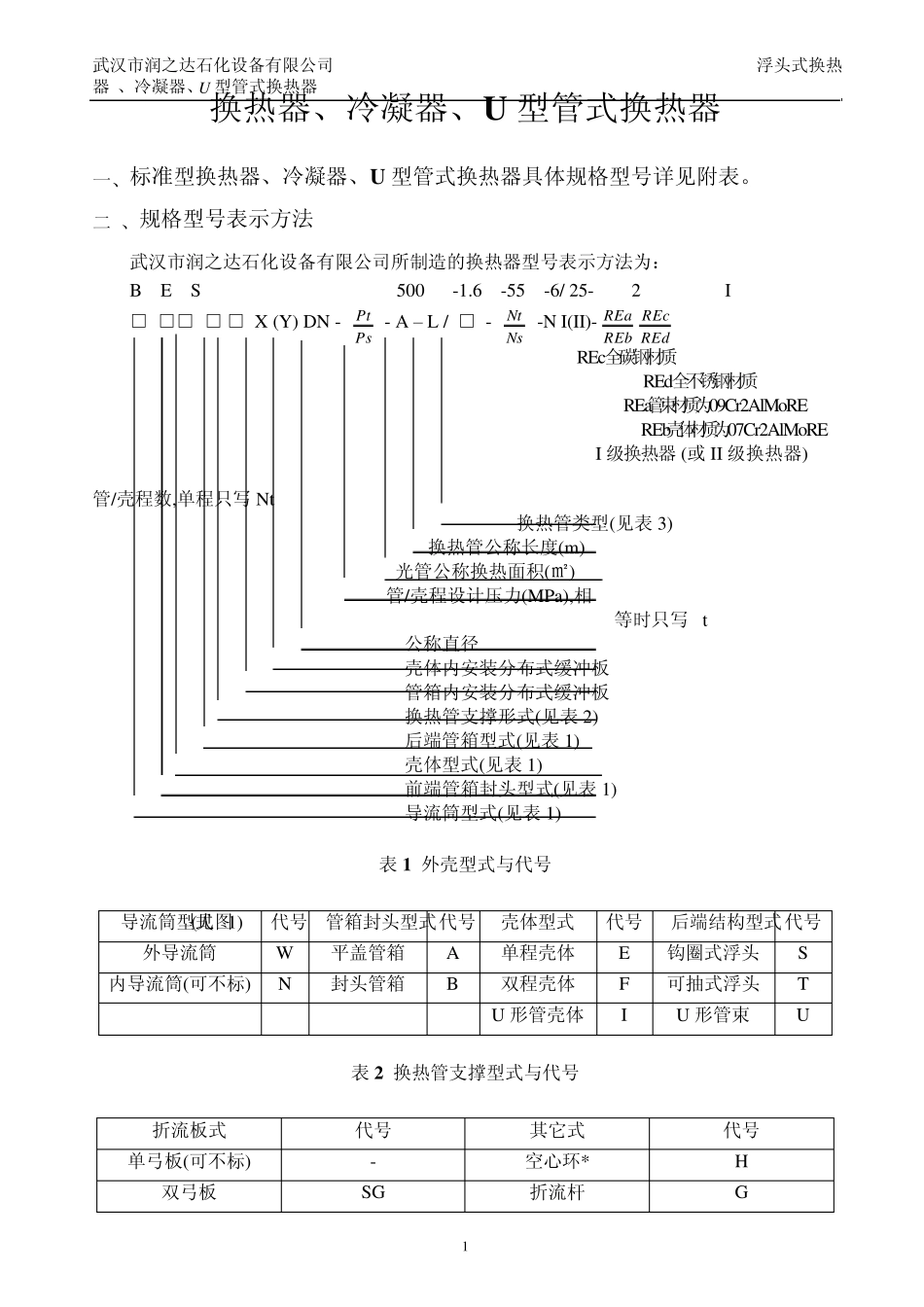

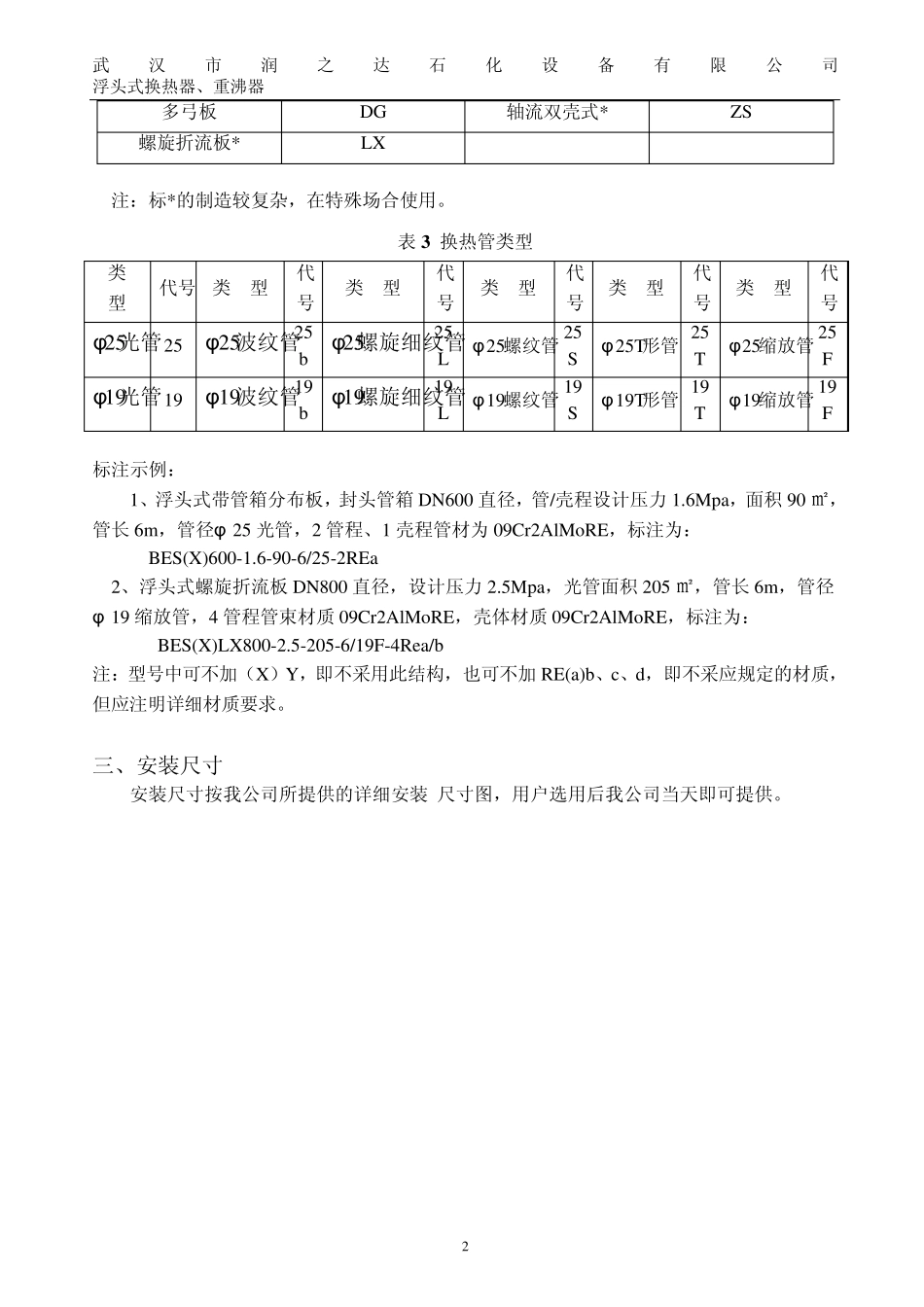

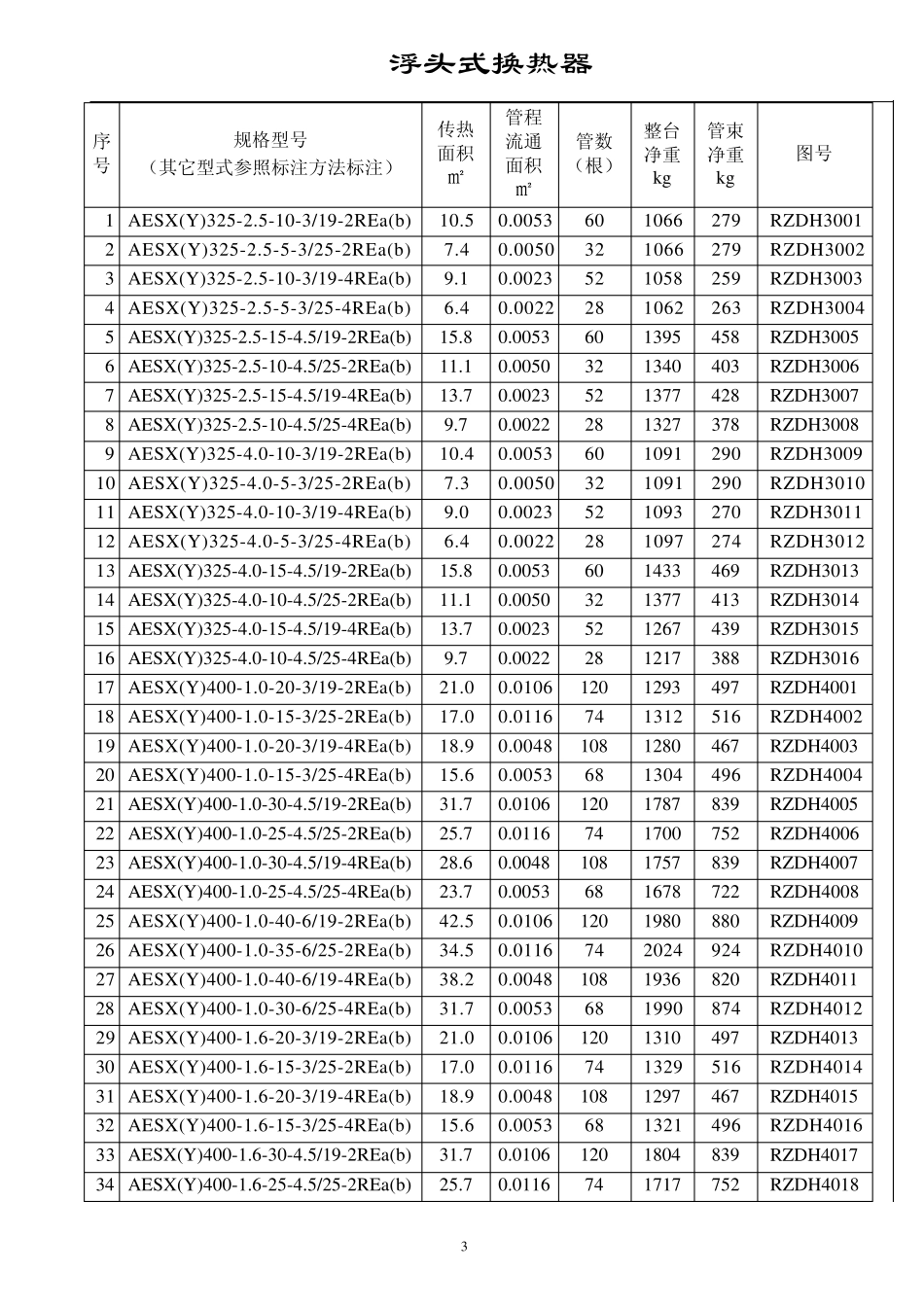

武汉市润之达石化设备有限公司 浮头式换热器 、冷凝器、U 型管式换热器 1 换热器、冷凝器、U 型管式换热器 一、标准型换热器、冷凝器、U 型管式换热器具体规格型号详见附表。 二 、规格型号表示方法 武汉市润之达石化设备有限公司所制造的换热器型号表示方法为： B E S 500 -1.6 -55 -6/ 25- 2 I □ □□ □ □ X (Y) DN - PsPt - A – L / □ - NsNt -N I(II)-REbREaREdREc REc全碳钢材质 REd全不锈钢材质 REa管束材质为09Cr2AlMoRE REb壳体材质为07Cr2AlMoRE I 级换热器(或 II 级换热器) 管/壳程数,单程只写 Nt 换热管类型(见表3) 换热管公称长度(m) 光管公称换热面积(㎡) 管/壳程设计压力(MPa),相 等时只写 Pt 公称直径 壳体内安装分布式缓冲板 管箱内安装分布式缓冲板 换热管支撑形式(见表2) 后端管箱型式(见表1) 壳体型式(见表1) 前端管箱封头型式(见表1) 导流筒型式(见表1) 表1 外壳型式与代号 导流筒型式(见图1) 代号 管箱封头型式 代号 壳体型式 代号 后端结构型式 代号 外导流筒 W 平盖管箱 A 单程壳体 E 钩圈式浮头 S 内导流筒(可不标) N 封头管箱 B 双程壳体 F 可抽式浮头 T U 形管壳体 I U 形管束 U 表2 换热管支撑型式与代号 折流板式 代号 其它式 代号 单弓板(可不标) - 空心环* H 双弓板 SG 折流杆 G 武汉市润之达石化设备有限公司 浮头式换热器、重沸器 2 多弓板 DG 轴流双壳式* ZS 螺旋折流板* LX 注：标*的制造较复杂，在特殊场合使用。 表 3 换热管类型 类 型 代号 类 型 代号 类 型 代号 类 型 代号 类 型 代号 类 型 代号 φ25光管 25 φ25波纹管 25b φ25螺旋细纹管 25L φ25螺纹管 25S φ25T形管 25T φ25缩放管 25F φ19光管 19 φ19波纹管 19b φ19螺旋细纹管 19L φ19螺纹管 19S φ19T形管 19T φ19缩放管 19F 标注示例： 1、浮头式带管箱分布板，封头管箱 DN600 直径，管/壳程设计压力 1.6Mpa，面积 90 ㎡，管长 6m，管径φ 25 光管，2 管程、1 壳程管材为 09Cr2AlMoRE，标注为： BES(X)600-1.6-90-6/25-2REa 2、浮头式螺旋折流板 DN800 直径，设计压力 2.5Mpa，光管面积 205 ㎡，管长 6m，管径φ 19 缩放管，4 管程管束材质 09Cr2AlMoRE，壳体材质 09Cr2AlMoRE，标注为： BES(X)LX800-2.5-205-6/19F-4Rea/b 注...
