换热器安装施工方案

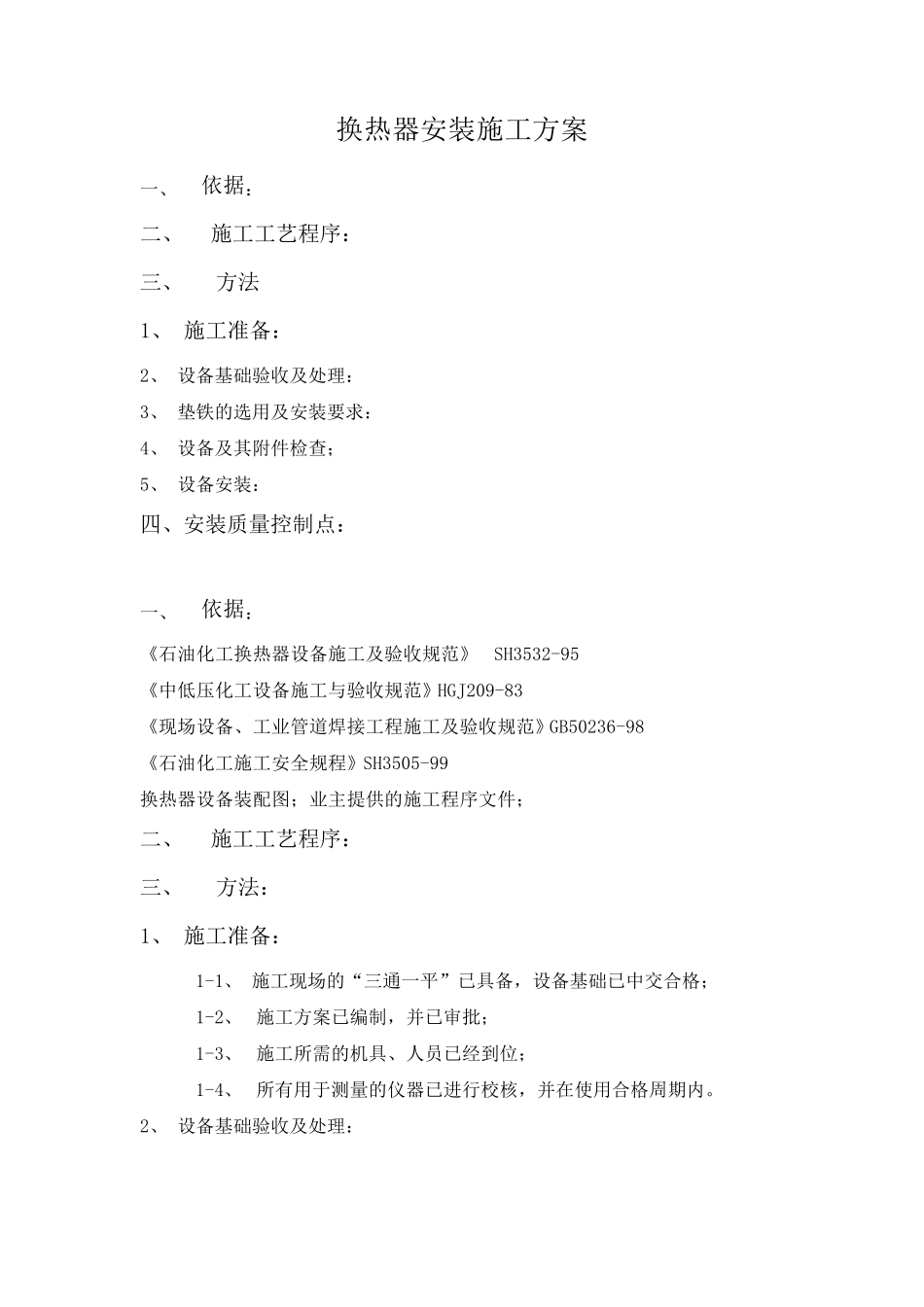

换热器安装施工方案_第1页
1/6

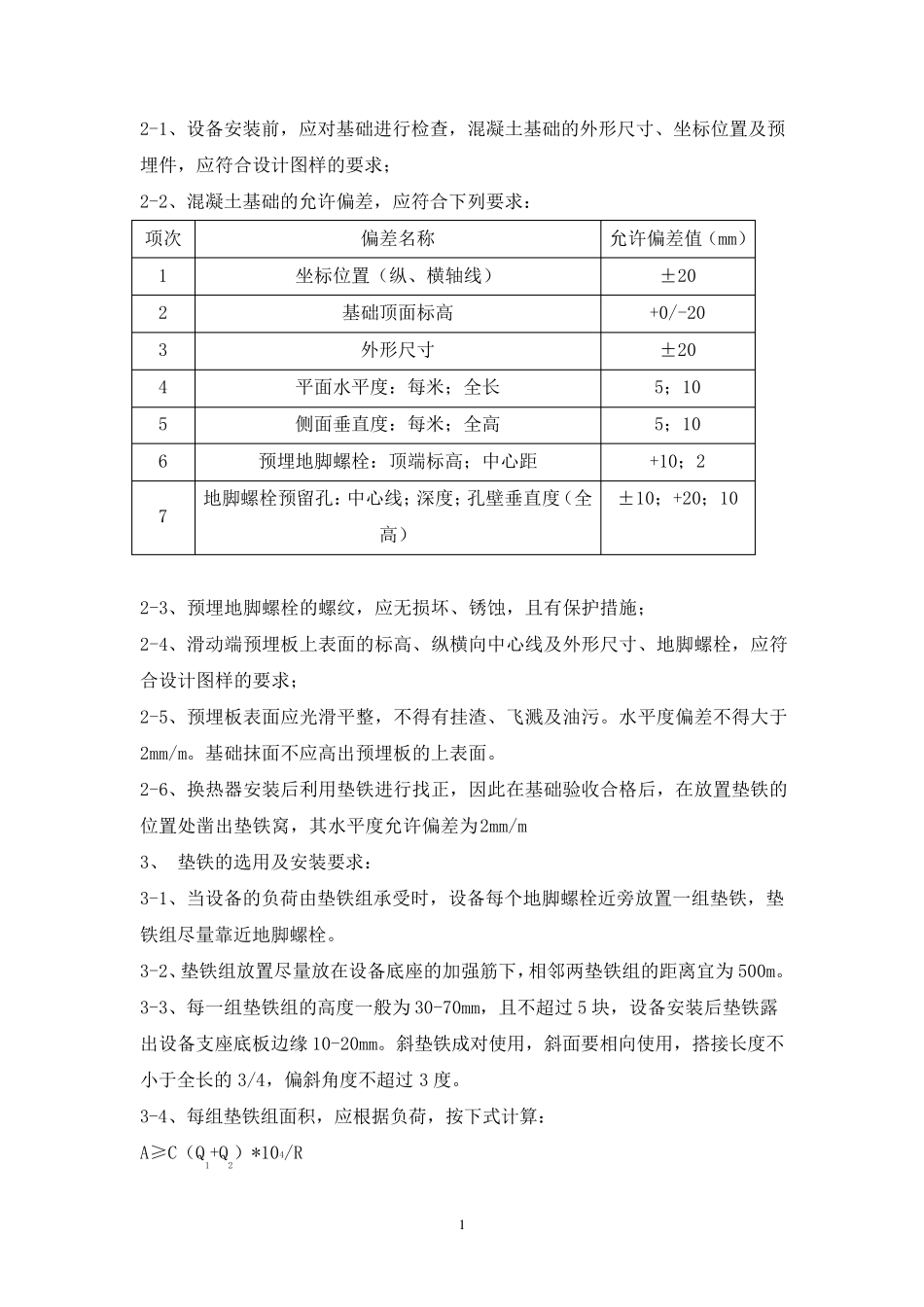

换热器安装施工方案_第2页
2/6
换热器安装施工方案_第3页
3/6
换热器安装施工方案 一、 依据: 二、 施工工艺程序: 三、 方法 1、 施工准备: 2、 设备基础验收及处理: 3、 垫铁的选用及安装要求: 4、 设备及其附件检查; 5、 设备安装: 四、安装质量控制点: 一、 依据: 《石油化工换热器设备施工及验收规范》 SH3532-95 《中低压化工设备施工与验收规范》HGJ209-83 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 《石油化工施工安全规程》SH3505-99 换热器设备装配图;业主提供的施工程序文件; 二、 施工工艺程序: 三、 方法: 1、 施工准备: 1-1、 施工现场的“三通一平”已具备,设备基础已中交合格; 1-2、 施工方案已编制,并已审批; 1-3、 施工所需的机具、人员已经到位; 1-4、 所有用于测量的仪器已进行校核,并在使用合格周期内。 2、 设备基础验收及处理: 1 2-1、设备安装前,应对基础进行检查,混凝土基础的外形尺寸、坐标位置及预埋件,应符合设计图样的要求; 2-2、混凝土基础的允许偏差,应符合下列要求: 项次 偏差名称 允许偏差值(mm) 1 坐标位置(纵、横轴线) ±20 2 基础顶面标高 +0/-20 3 外形尺寸 ±20 4 平面水平度:每米;全长 5;10 5 侧面垂直度:每米;全高 5;10 6 预埋地脚螺栓:顶端标高;中心距 +10;2 7 地脚螺栓预留孔:中心线;深度;孔壁垂直度(全高) ±10;+20;10 2-3、预埋地脚螺栓的螺纹,应无损坏、锈蚀,且有保护措施; 2-4、滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓,应符合设计图样的要求; 2-5、预埋板表面应光滑平整,不得有挂渣、飞溅及油污。水平度偏差不得大于2mm/m。基础抹面不应高出预埋板的上表面。 2-6、换热器安装后利用垫铁进行找正,因此在基础验收合格后,在放置垫铁的位置处凿出垫铁窝,其水平度允许偏差为2mm/m 3、 垫铁的选用及安装要求: 3-1、当设备的负荷由垫铁组承受时,设备每个地脚螺栓近旁放置一组垫铁,垫铁组尽量靠近地脚螺栓。 3-2、垫铁组放置尽量放在设备底座的加强筋下,相邻 两 垫铁组的距离 宜 为500m。 3-3、每一组垫铁组的高度一般 为30-70mm,且不超 过 5 块 ,设备安装后垫铁露出设备支 座底板边 缘 10-20mm。斜 垫铁成 对使 用,斜 面要相向使 用,搭 接 长度不小 于全长的3/4,偏斜 角 度不超 过 3 度。 3-4、每组垫铁组面积 ,应根 据 负荷,按 下式 计算 :...
